05/2008 - Art. Nr. 13 013 503D 39
Общая информация

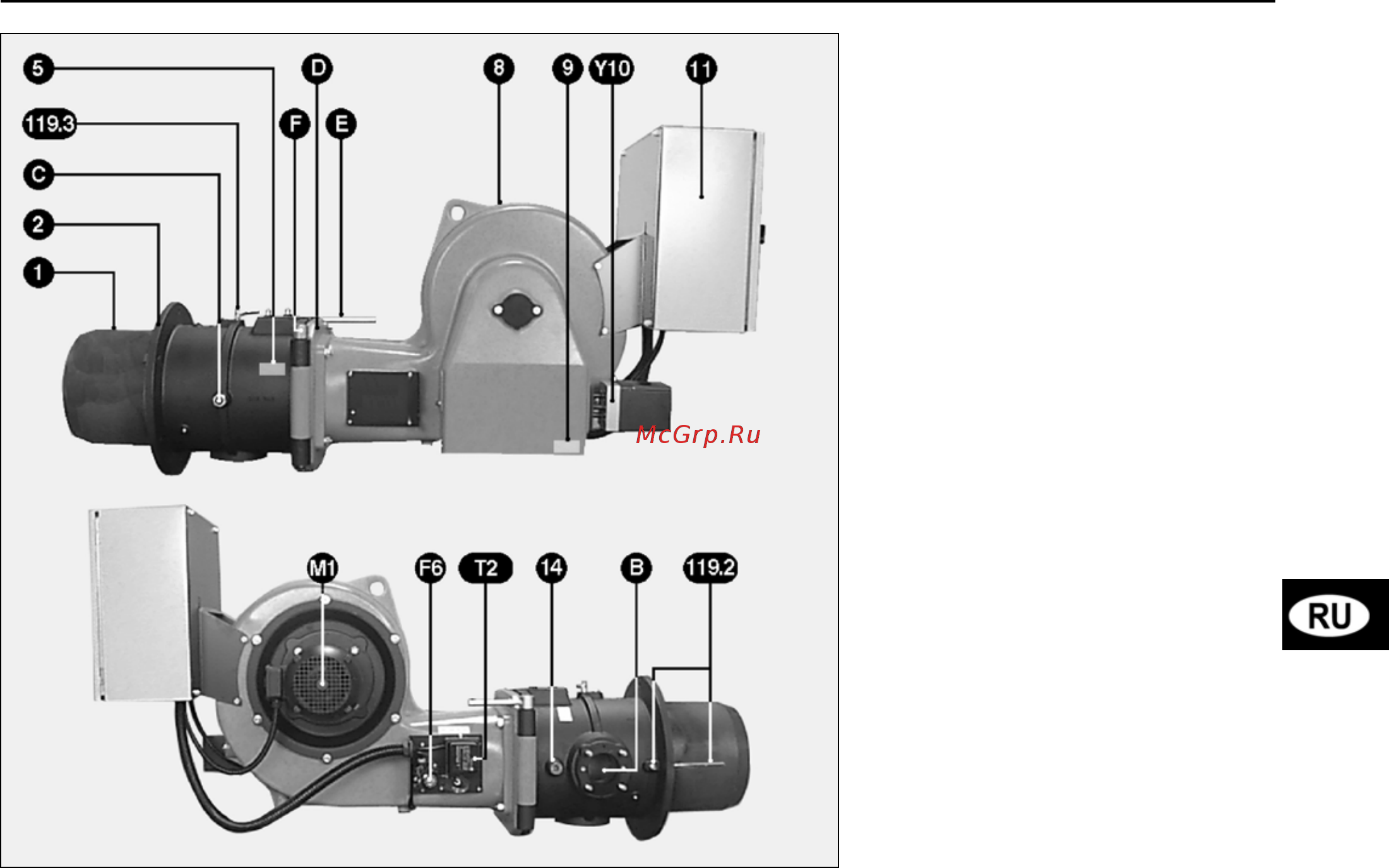

Общий вид
Пояснения
Пояснения
B Соединительный фланец
газовой арматуры
C Винт с гайкой для крепления
газовой трубки
E-F-D Оси, подвижные,
фиксированные и для
крепежного винта
F6 Реле давления воздуха
M1 Двигатель воздуходувки
T2 Трансформатор розжига
Y10 Серводвигатель
1 Жаровая труба
2 Распорный фланец
5 Фирменная табличка головки
горелки
8 Тело горелки
9 Фирменная табличка головки
горелки
11 Коммутационный шкаф с
панелью управления ТС
14 Место для измерения давления
воздуха при вентиляции окошка
отопительного котла
119.2 Измерение давления
в топке pF
113.3 Измерение давления
воздуха pL
