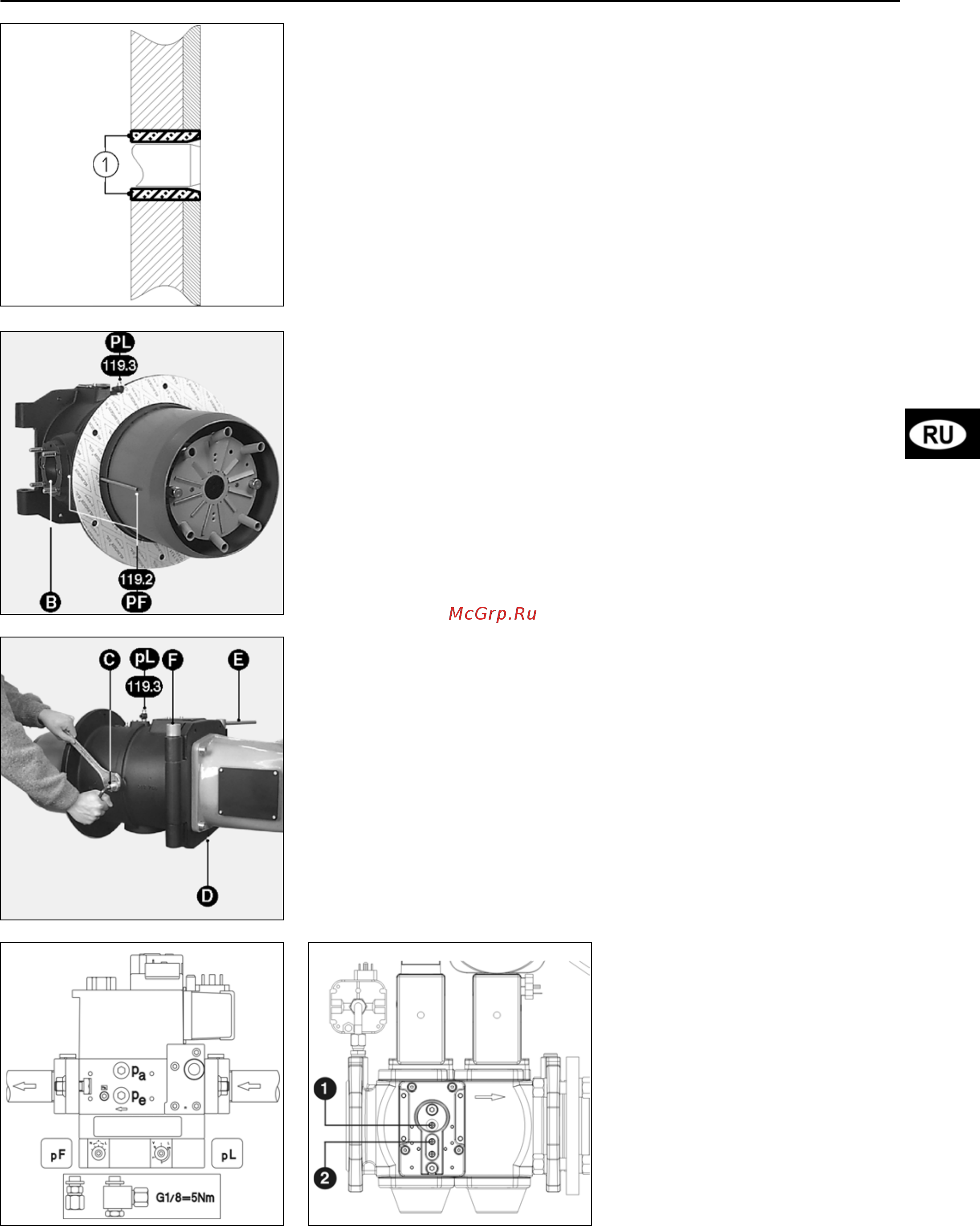

05/2008 - Art. Nr. 13 013 503D 41
Установка
Монтаж
Передняя панель котла
• Подготовьте переднюю панель
котла согласно прилагаемой схеме
с требованиями к месту установки.
• При необходимости вставьте
ложную переднюю панель
(поставка по желанию).
• Заполните пространство 1
теплоизоляционным материалом,
поставляемым производителем
котла или по его рекомендации.
Не забейте при этом трубку для
отбора давления pF.
Головка горелки
• Расположите головку
горелки так,
чтобы газовая арматура
подключалась справа
горизонтально.
• Другие положения монтажа
недопустимы.
• Смонтируйте и зафиксируйте
головку горелки и уплотнение с
передней части котла.
• Проконтролируйте отсутствие
утечек.
Газовая арматура
• Проверьте наличие и положение
уплотнения во фланце газовой
трубы В.
• Вставьте держатель PG 21
(рисунок).
• При монтаже газовой арматуры
катушки клапана
должны быть в
вертикальном положении над
газовой арматурой.
Важно
При использовании газовой арматуры
VGD, смонтированной слева,
регулятор SKP должен быть повернут
на 180°.
Для этого:
• Демонтируйте регулятор SKP
• Демонтируйте находящийся со
стороны регулятора разъем (3Р+Т)
и смонтируйте его с другой
стороны.
Закройте старое место нахождения
разъема.
• Снова смонтируйте регулятор SKP,
повернув его на
пол-оборота (180°).
Тело горелки
• При помощи неподвижного осевого
болта F напротив газовой арматуры
подвесьте тело горелки на головке
горелки.
• Подключите на трансформаторе
розжиговые кабели.
• Закройте тело горелки подвижным
осевым болтом Е.
• Закрутите фиксирующий винт D.
Подключения для измерения
давления газа
• Соедините подключение pF на
клапане с точкой pF на головке
горелки при помощи двух
реверсивных трубок (справа -
слева), состыкованных друг с
другом (см. рисунок).
• Отбортуйте кольца на трубах.
• Соедините трубу с отметкой pL с
точкой pL на клапане.
• Затяните вручную гайки.
• Проверьте на утечки.
Монтаж органа контроля утечек
VPS 504 S02
• Удалите два винта ра и ре на
клапане MBVEF, на клапане VGD -
винты
1 и 2.
• Проверьте наличие двух
уплотнительных колец на VPS.
∗
• Закрепите VPS четырьмя
самонарезающими винтами,
входящими в объем поставки.
• Подключите согласно электросхеме
шнур штекера 7Р.
• Подключиет штекер 7Р на VPS.
• Проверьте через некоторое время
плотность соединений.
∗ Клапан VGD20: сначала как описано
в предыдущей части до ∗, затем:
• Смонтируйте входящие в объем
поставки трубы и подключаемый
блок.
• Закрепите VPS четырьмя
самонарезающими винтами на
подключаемом блоке.
• Затем повторите действия,
описанные абзатцом выше.
