JVC CW-DRA8 [13/80] Installation
![JVC CW-DRA8 [13/80] Installation](/views2/1439114/page13/bgd.png)
Français
13

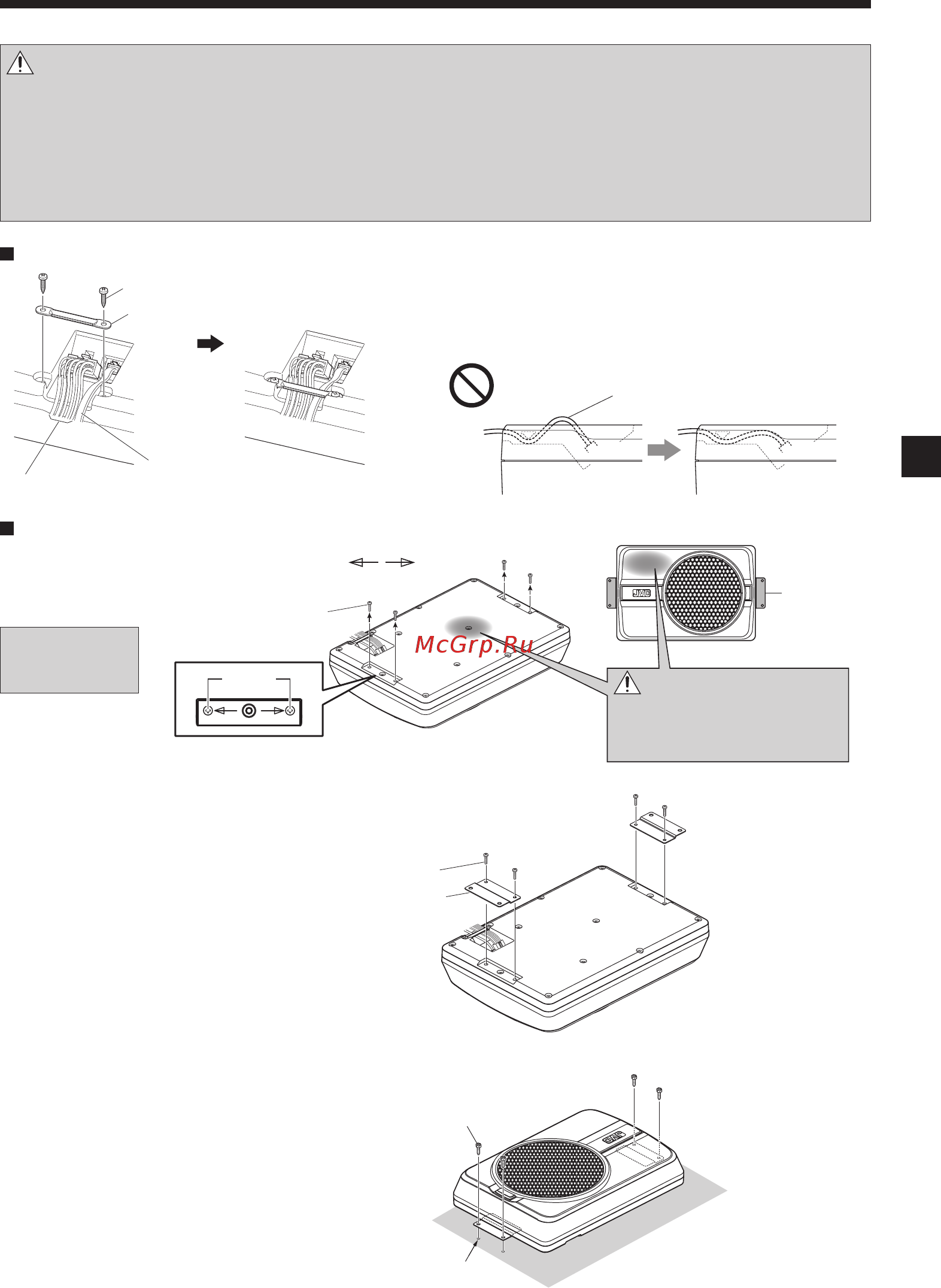

Installation
Avant de fixer le haut-parleur à endroit donné, faire une essai de raccordement pour contrôler le son.
Attention:
•
Avant de percer un trou sous un siège, dans le coffre et, d’une manière générale, en n’importe quel point du véhicule, assu-
rez-vous que vous pouvez le faire sans danger et que votre intervention ne conduira pas à l’endommagement du réservoir de
carburant, d’une canalisation de frein ou d’un faisceau électrique; veillez également à ne pas effectuer de rayures ou d’autres
dommages inutiles.
• Choisissez un emplacement qui ne risque pas de gêner la conduite, l’entrée ou la sortie du véhicule et les mouvements
à l’intérieur du véhicule.
• Fixez bien le produit de sorte que les vibrations ou les chocs dus à la conduite ne risquent pas de le déplacer.
Fixation du caisson d'extrême grave
Fixation du cordonFixation du cordon
❶
Raccordez le cordon de connection à 10 broches
②
et la télécommande
①
au haut-parleur.
❷
Fixez les câbles au haut-parleur avec le support B
⑤
et immobilisez-les avec les vis auto taraudeuse
⑧
.
Interdiction!
②
Cordon de connection à 10 broches
①
Télécommande
⑧
Vis auto taraudeuse x 2
⑤
Support B
⑦
Vis à métaux x 4
④
Support A x 2
⑥
Vis auto taraudeuse x 4
Percez quatre trous pour vis
de 3,6 mm de diamètre.
Fixez le cordon de sorte qu’il ne res-
sorte pas du côté du haut-parleur.
❷
Accrochez les supports A
④
à l'enceinte ferme-
ment à l'aide des vis à métaux
⑦
. Faites attention
de ne pas coincer les câbles raccordés entre le
haut-parleur et les supports A
④
.
❸
Percez des trous de 3,6 mm de diamètre dans le
métal de la voiture et fixez le caisson au véhicule à
l’aide de vis auto taraudeuses
⑥
.
Les vis retirées ne
peuvent pas être
réutilisées.
❶
Retirez les 4 vis (possédant le marquage
)
au niveau de la partie inférieure de l'unité de
haut-parleur.
Retirer
④
Support A
Vis x 4
Attention:
Cette partie devient plus chaude
que d'autres parties.
Soyez prudent.
2_FR_J.indd 132_FR_J.indd 13 2017/12/28 18:512017/12/28 18:51
