Українська
59

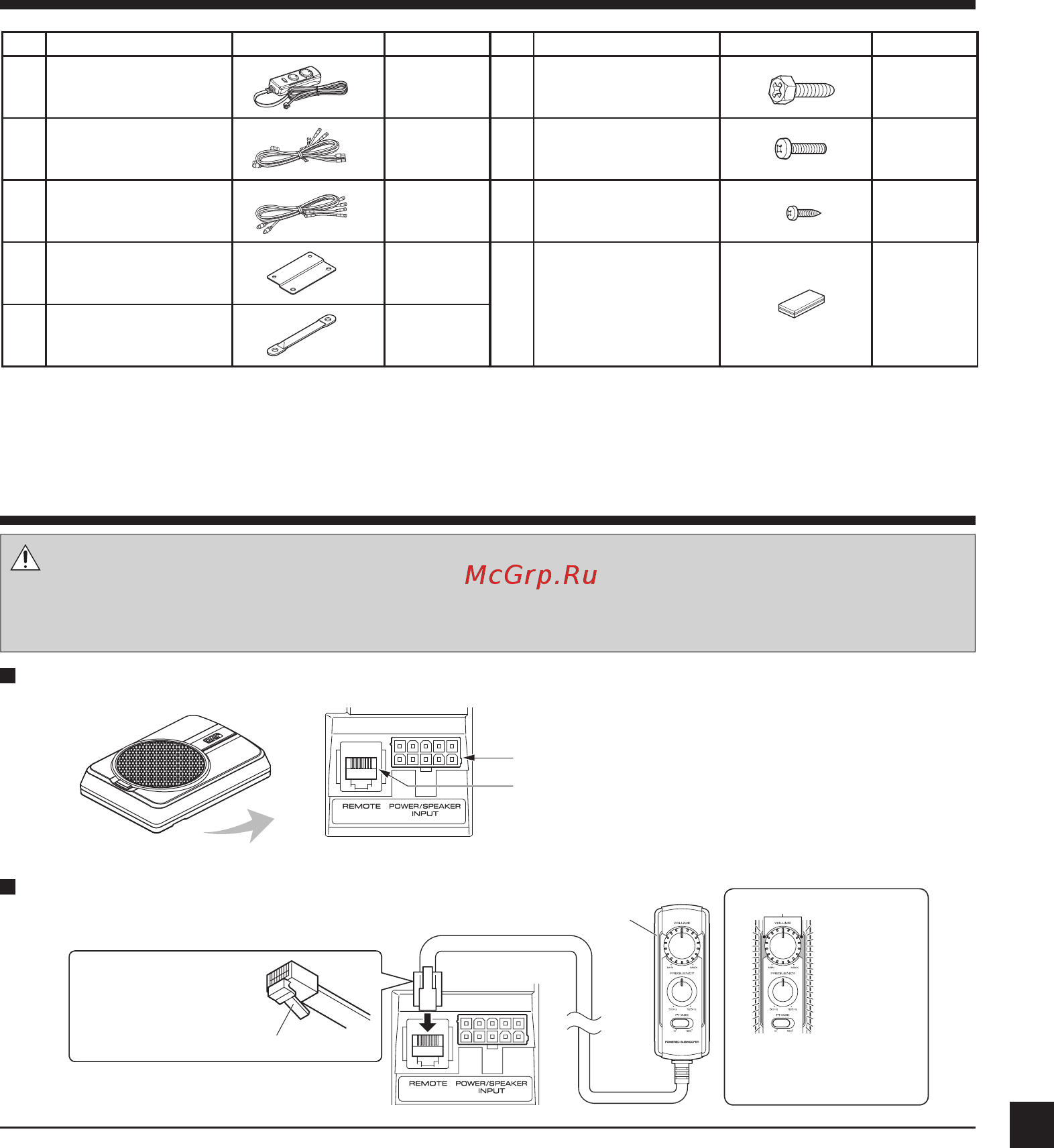

Комплектація
Увага:
Перед підключенням, обов’язково відключайте кабель від мінусової клеми акумулятора. Після завершення підклю-
чення ще раз перевірте правильність підключення кабелів. Після перевірки під’єднайте кабель до мінусової клеми
акумулятора.
Клеми сабвуфераКлеми сабвуфера
Підключення пристрою дистанційного керуванняПідключення пристрою дистанційного керування
Примітки:
• Перевірте, чи під’єднаний пристрій дистанційного керування.
• Якщо кабель під’єднано не належним чином, підсвічування на пристрої дистанційного керування не світитиметься.
• Не вставляйте роз’єм пристрою дистанційного керування догори ногами або із застосуванням сили. В іншому разі,
це може призвести до несправності.
Підключення
№ Назва деталі Зовнішня форма Кількість № Назва деталі Зовнішня форма Кількість
①
Пульт ДУ
(5 м)
1
⑥
Нарізний гвинт
(ø 5 × 16 мм)
4
②
10-контактний кабель
(5 м)
1
⑦
Кріпильний гвинт
(M4 × 16 мм)
4
③
Шнур колонка
(4,3 м)
1
⑧
Нарізний гвинт
(ø 3 × 10 мм)
2
④
Кріплення A 2
⑨
Текстильна застібка
(Двостороння клейова
поверхня/для пульта
дистанційного керу-
вання)
1
⑤
Кріплення B 1
Коли пристрій вми-
кається, загоряється
підсвічування.
Світиться синім.
З’єднайте зі замковою
частиною роз’єму дис-
танційного управління
лицевою частиною
донизу.
Замкова частина
Термінал POWER/SPEAKER INPUT
Термінал REMOTE
①
Пульт ДУ
9_UK_J.indd 599_UK_J.indd 59 2017/12/28 18:492017/12/28 18:49
