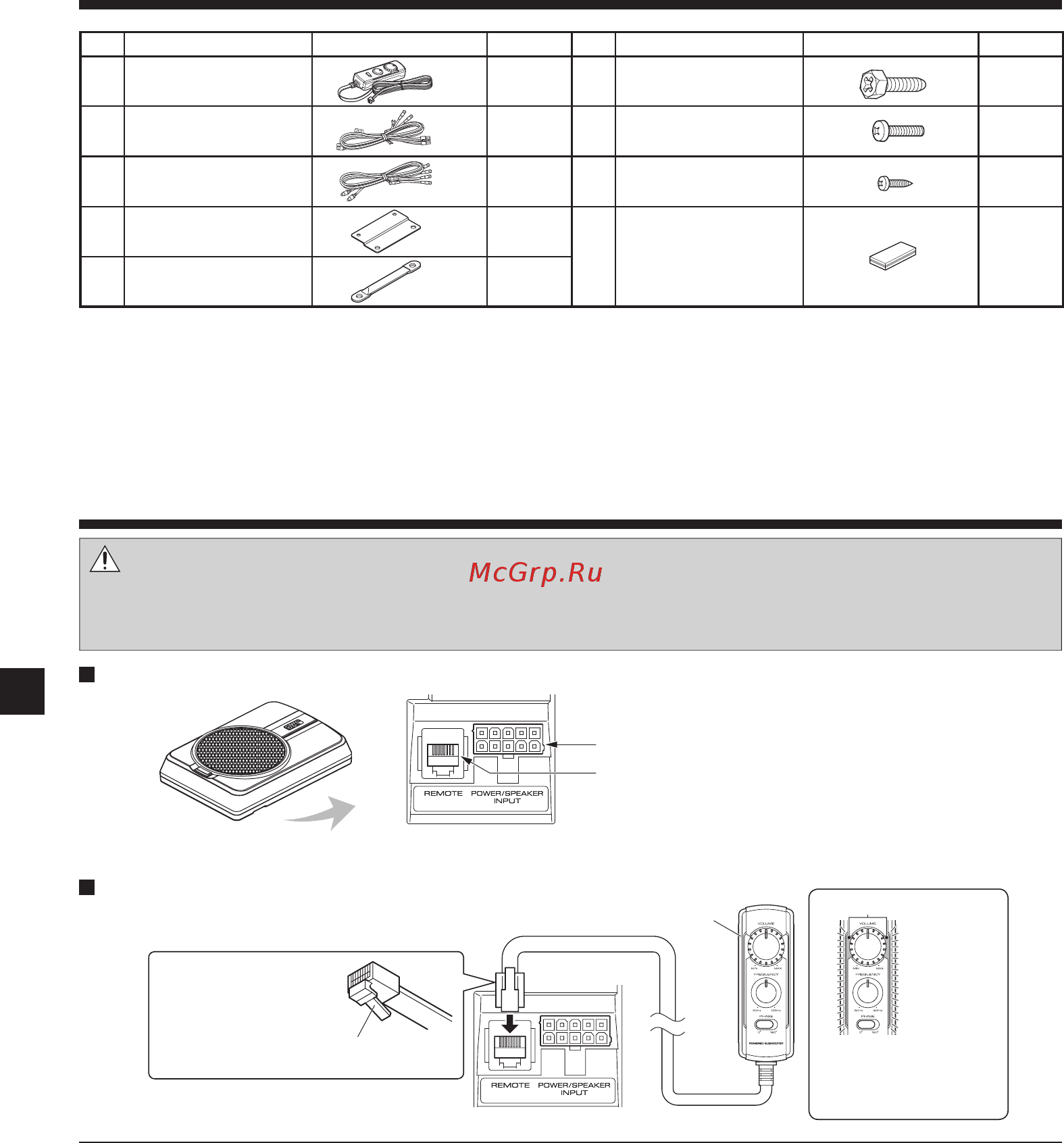

JVC CW-DRA8 [24/80] Aansluitingen
![JVC CW-DRA8 [24/80] Aansluitingen](/views2/1439114/page24/bg18.png)
24
Nederlands
Onderdelen
Let op:
Voor u begint met de bedrading, moet u de stroomdraad van de negatieve pool van de accu loskoppelen. Nadat u alle
bedrading gelegd heeft, moet u de bedrading nalopen en controleren. Pas nadat u gecontroleerd heeft of alles in orde is,
mag u de stroomdraad weer aansluiten op de negatieve pool van de accu.
Aansluitingen van de subwoofer
Aansluiten van de afstandsbediening
Opmerkingen:
• U moet de meegeleverde afstandsbediening aansluiten.
• Als het snoer niet correct is aangesloten, zal de verlichting van de afstandsbediening niet oplichten.
• Steek de stekker van de afstandsbediening niet ondersteboven in de aansluiting en forceer de aansluiting niet. Dit kan
leiden tot storingen.
Aansluitingen
nr. Naam van onderdeel Buitenprofiel Aantal nr. Naam van onderdeel Buitenprofiel Aantal
①
Afstandsbediening
(5 m)
1
⑥
Zelftappende schroef
(ø 5 × 16 mm)
4
②
10 pens stekkersnoer
(5 m)
1
⑦
Machineschroef
(M4 × 16 mm)
4
③
Luidsprekerdraad
(4,3 m)
1
⑧
Zelftappende schroef
(ø 3 × 10 mm)
2
④
Bevestigingsdeel A 2
⑨
Lus-en-haaksluiting
(Dubbelzijdig plakband/
voor afstandsbediening)
1
⑤
Bevestigingsdeel B 1
POWER/SPEAKER INPUT aansluiting
REMOTE aansluiting
①
Afstandsbediening
Wanneer de stroom
wordt ingeschakeld, zal
de verlichting aan gaan.
Licht blauw op.
Aansluiten met de
vergrendeling van
de stekker voor de
afstandsbediening naar
beneden wijzend.
Vergrendeling
van de stekker
4_NE_J.indd 244_NE_J.indd 24 2017/12/28 18:502017/12/28 18:50
