JVC CW-DRA8 [60/80] Підключення
![JVC CW-DRA8 [60/80] Підключення](/views2/1439114/page60/bg3c.png)
60
Українська
Під’єднання входу динаміка
Під’єднайте сабвуфер до кабелів виходу переднього або заднього динаміка аудіокомпонентів.
Примітки:
• Прочитайте керівництва з експлуатації для під’єднаних компонентів, таких як аудіокомпоненти, а також дану інструк-
цію з експлуатації.
• У обладнаному комп’ютером автомобілі, при відключені
⊖
клеми елемента живлення, пам’ять може зникнути, або
може виникнути дефект у електричній системі транспортного засобу. За більш докладною інформацією зверніться
до вашого дилера.
• Коли аудіокомпоненти включають DSP, не підключайте до заднього виходу, оскільки ефект низькочастотного відтво-
рення може бути ослаблений через ефект DSP.
ПрикладПриклад

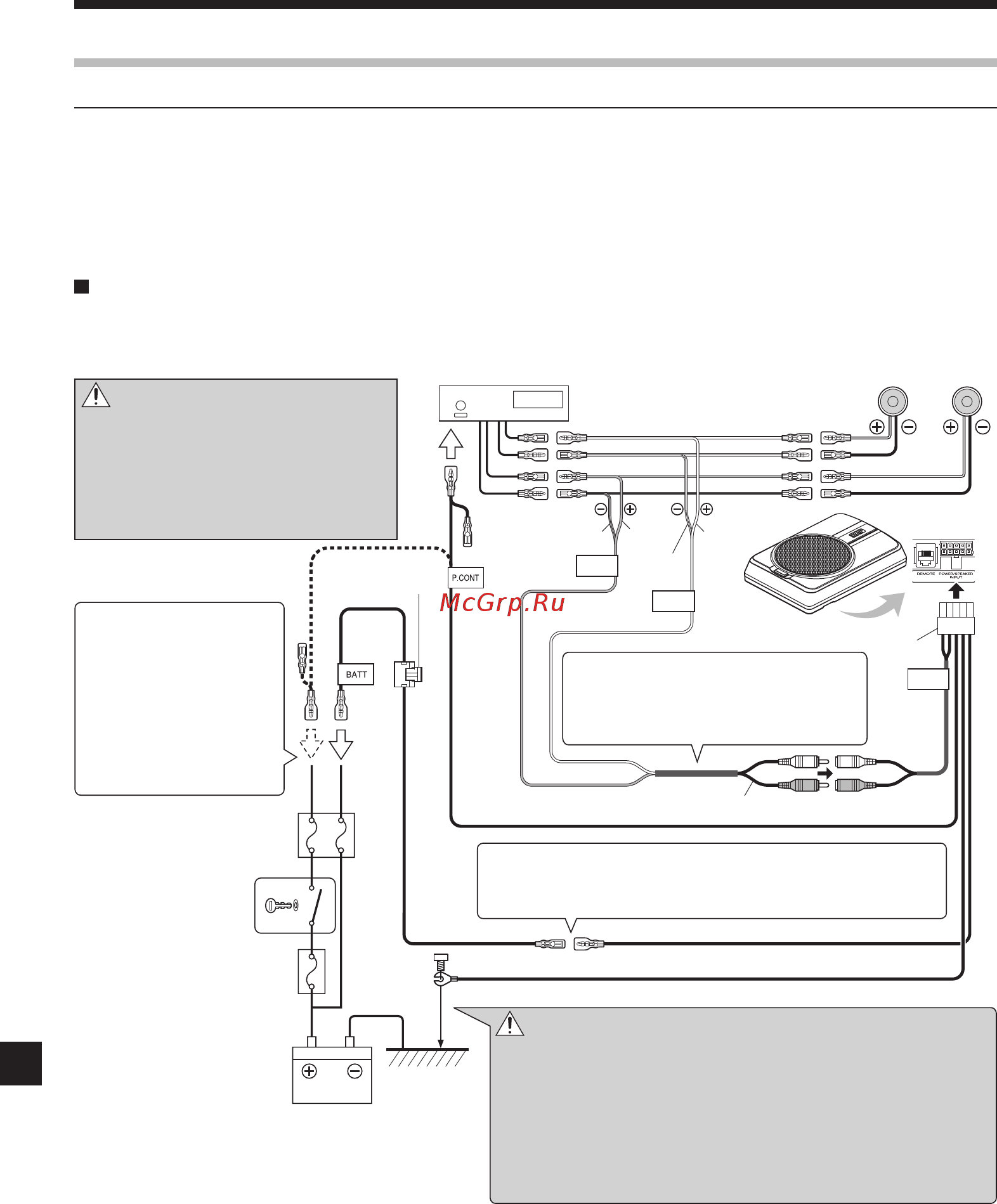

Нижче показано типове з’єднання для ефективного використання автомобільної стереосистеми. Підключіть свою систему як
показано у прикладі.
Підключення
LINE IN
SP.L
INPUT
SP.R
INPUT
※
GND
CW-DRA8
Aкумулятор
Блок запобіжників
автомобілю (Основний
запобіжник)
Блок запобіжників авто-
мобілю
Перемикач ключа
запалювання
Білий
Білий/
Чорний
Сірий
Сірий/Чорний
Синій/Білий
Жовтий Жовтий
Чорний
Запобіжник 10А
Аудіокомпонентів
Передній або задній
динамік
Лівий Правий
②
10-контактний кабель
③
Шнур колонка
Увага:
Не прок ладайте кабелі у місцях, де
вони можуть бути зачеплені елемента-
ми транспортного засобу або пошкод-
жені. В іншому разі, можливе ураження
електричним струмом або виникнення
пожежі через коротке замикання.
Якщо в аудіокомпонен-
тах немає к леми керу-
вання живленням, під’єд-
найте синій/білий кабель
до лінії аксесуарів (лінія
розташування перемика-
ча замка запалення ACC).
Якщо з динаміків дзижчить шум при працюючому двигуні,
прикріпіть лінійний фільтр шуму (наявний у продажі) на
кабель живлення.
Не згинайте ділянку з вініловим по-
криттям кабелю динаміка. В іншому
разі, це може призвести до несправ-
ності.
Увага:
※
З’єднайте клему чорного кабелю заземлення безпосеред-
ньо з металевою частиною автомобіля за допомогою гвинта.
Увімкнення живлення без підключення цієї клеми призведе
до пошкодження стереосистеми. Обов’язково під’єднайте
його.
Також пофарбовані металеві панелі тощо, не являються за-
земленими і не будуть працювати належним чином. Будьте
обережні.
9_UK_J.indd 609_UK_J.indd 60 2017/12/28 18:492017/12/28 18:49
