JVC CW-DRA8 [7/80] Fuse exchange

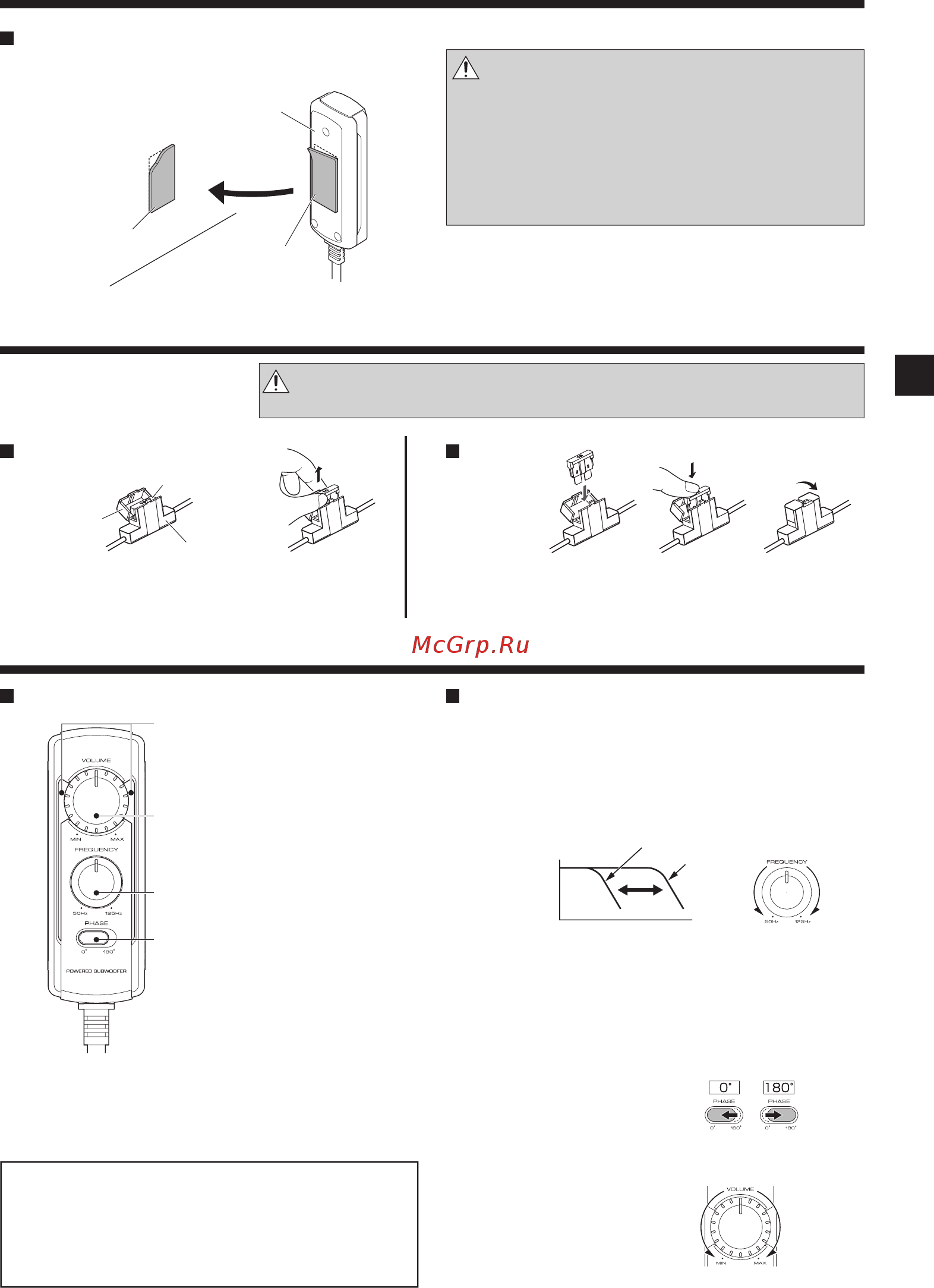

![JVC CW-DRA8 [7/80] Fuse exchange](/views2/1439114/page7/bg7.png)
English
7
Removal Insertion
❶ Open the cover.
❷ Grasp the fuse and pull up.
❶ Insert the fuse gently into the fuse holder and
push in all the way with your nger.
❷ Close the cover.
Exchange with the speci ed capacity
fuse.
Operation
Fuse exchange
Adjusting the sound
(Remote control operation)
❶ Turn the FREQUENCY control knob to adjust the
cut-off frequency (frequencies higher than this
frequency are cut o ).
Turn the FREQUENCY control knob to adjust the balance between
the bass from the rear speakers and the bass from this unit as
desired.
❷ Adjust the low frequency phase.
The low frequency tone may be variable depending on the position
of the unit, its orientation or the turn-over frequency. This can be
adjusted by changing the position of the PHASE switch. Set this
switch to either position according to your liking.
[0°] indicates the normal phase and [180°] means the reverse phase.
❸ Turn the VOLUME control knob to adjust the low
frequencies to the desired level.
Name of each part (Remote control )
The sound is output even when the remote control unit is
not connected, but the operations described in this section
are not available. In this case, the volume, cut-o frequency
and phase are set to the predetermined default conditions,
with which the cut-o frequency is 125 Hz and the phase
is 0° (positive).
Installing the remote control unit
Install the remote control unit on the vehicle by the
provided hook-and-loop fastener.
Frequency
Low
Low
High
High
50 Hz
125 Hz
To increase
volume
To decrease
volume
Sound pressure
level
① Remote control
(Rear panel)
⑨ Hook-and-loop
fastener
(Softer surface)
Vehicle
⑨ Hook-and-loop
fastener
(Harder surface)
PHASE switch
(Phase select switch)
FREQUENCY control knob
(Cut-o frequency control knob)
VOLUME control knob
(Input sensitivity control knob)
Illumination
When the power turns ON, the illumi-
nation lights.
Fuse
Cover
Fuse holder
Replacement
fuse 10 A
Caution:
Install the remote control unit in a position that does not
come in the way of driving operations.
Avoid installing it in a place subject to direct sunlight or
direct hot wind from the heater. Otherwise, the product
may be degraded and a re hazard may result.
Remove dirt from the installation position before attaching
the hook-and-loop fastener.
Caution: Be sure to replace with same capacity (amperage) as displayed on the
fuse. This product is 10A.
Note:
Large power input will cause the protection circuit for this unit
to operate, which will decrease output level. In this case, turn
the volume to “MIN” for a while, then eventually this unit will
automatically start working again.
1_EN_J_-10.indd 71_EN_J_-10.indd 7 2018/07/12 10:482018/07/12 10:48
