JVC CW-DRA8 [61/80] Під єднання входу rca
![JVC CW-DRA8 [61/80] Під єднання входу rca](/views2/1439114/page61/bg3d.png)
Українська
61
Коли вихід аудіокомпонентів є один роз’єм RCA, використовуйте кабель RCA,
який перетворює вихід на два роз’єми RCA, як показано вище. Вихід сабвуфе-
ру буде зменшений удвічі, якщо не буде використаний конверсійний кабель.
Під’єднання входу RCA
Під’єднайте сабвуфер до виходу сабвуфера (вихід без фейдера) або до роз’ємів RCA для переднього
виходу аудіокомпонентів.
Примітки:
• Прочитайте керівництва з експлуатації для під’єднаних компонентів, таких як аудіокомпоненти, а також дану інструк-
цію з експлуатації.
• У обладнаному комп’ютером автомобілі, при відключені
⊖
клеми елемента живлення, пам’ять може зникнути, або
може виникнути дефект у електричній системі транспортного засобу. За більш докладною інформацією зверніться
до вашого дилера.
• Будь ласка, придбайте кабель RCA, який є комерційно доступним окремо.
• Коли аудіокомпоненти включають в себе DSP, під’єднайте сабвуфер до виходу сабвуфера (нефайдерний вихід) або
до роз’ємів RCA фронтального виходу. Не під’єднуйте до роз’ємів RCA для заднього виходу, оскільки ефект низько-
частотного відтворення може бути ослаблений через ефект DSP.

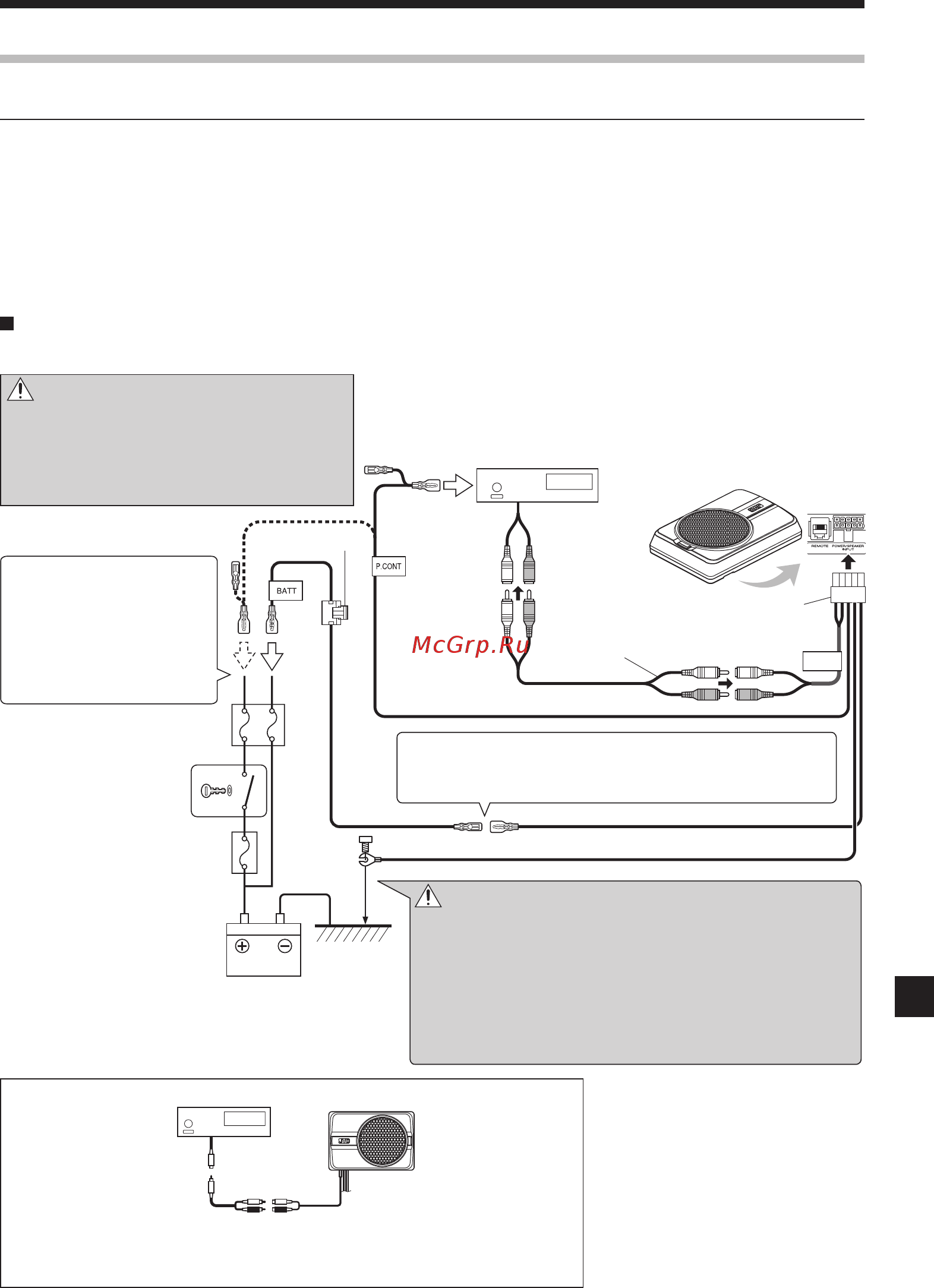

ПрикладПриклад
Нижче показано типове з’єднання для ефективного використання автомобільної стереосистеми. Підключіть свою систему як
показано у прикладі.
LINE IN
※
CW-DRA8
GND
CW-DRA8
②
10-контактний кабель
Aкумулятор
Блок запобіжників
автомобілю (Основний
запобіжник)
Блок запобіжників авто-
мобілю
Перемикач ключа
запалювання
Синій/Білий
Жовтий Жовтий
Чорний
Запобіжник 10А
Аудіокомпонентів
(SUB WOOFER OUT,
Нефайдерний вихід)
Кабель RCA
(Комерційно доступні деталі)
Кабель RCA
(Комерційно доступні
деталі)
Аудіокомпонентів
Увага:
Не прокладайте кабелі у місцях, де вони мо-
жуть бути зачеплені елементами транспорт-
ного засобу або пошкоджені. В іншому разі,
можливе ураження електричним струмом або
виникнення пожежі через коротке замикання.
Якщо в аудіокомпонентах
немає клеми керування жи-
вленням, під’єднайте синій/
білий кабель до лінії аксесу-
арів (лінія розташування пе-
ремикача замка запалення
ACC).
Увага:
※
З’єднайте клему чорного кабелю заземлення безпосе-
редньо з металевою частиною автомобіля за допомогою
гвинта. Увімкнення живлення без підключення цієї клеми
призведе до пошкодження стереосистеми. Обов’язково
під’єднайте його.
Також пофарбовані металеві панелі тощо, не являються
заземленими і не будуть працювати належним чином.
Будьте обережні.
Якщо з динаміків дзижчить шум при працюючому двигуні,
прикріпіть лінійний фільтр шуму (наявний у продажі) на
кабель живлення.
9_UK_J.indd 619_UK_J.indd 61 2017/12/28 18:492017/12/28 18:49
