4
English
Speaker input connection
Connect the subwoofer to the front speaker or rear speaker output cords of the audio components.
Notes:
• Read the instruction manuals for the connected components such as the audio components as well as this instruction
manual.
• In a computer-equipped vehicle, when you remove the
⊖ terminal of the battery, the memory may disappear, or a defect
may occur in the electrical system of the vehicle. Consult your dealer for further details.
• When the audio components incorporates a DSP, do not connect to the rear output, as the low-frequency reproduction
e ect may be attenuated due to the DSP e ect.

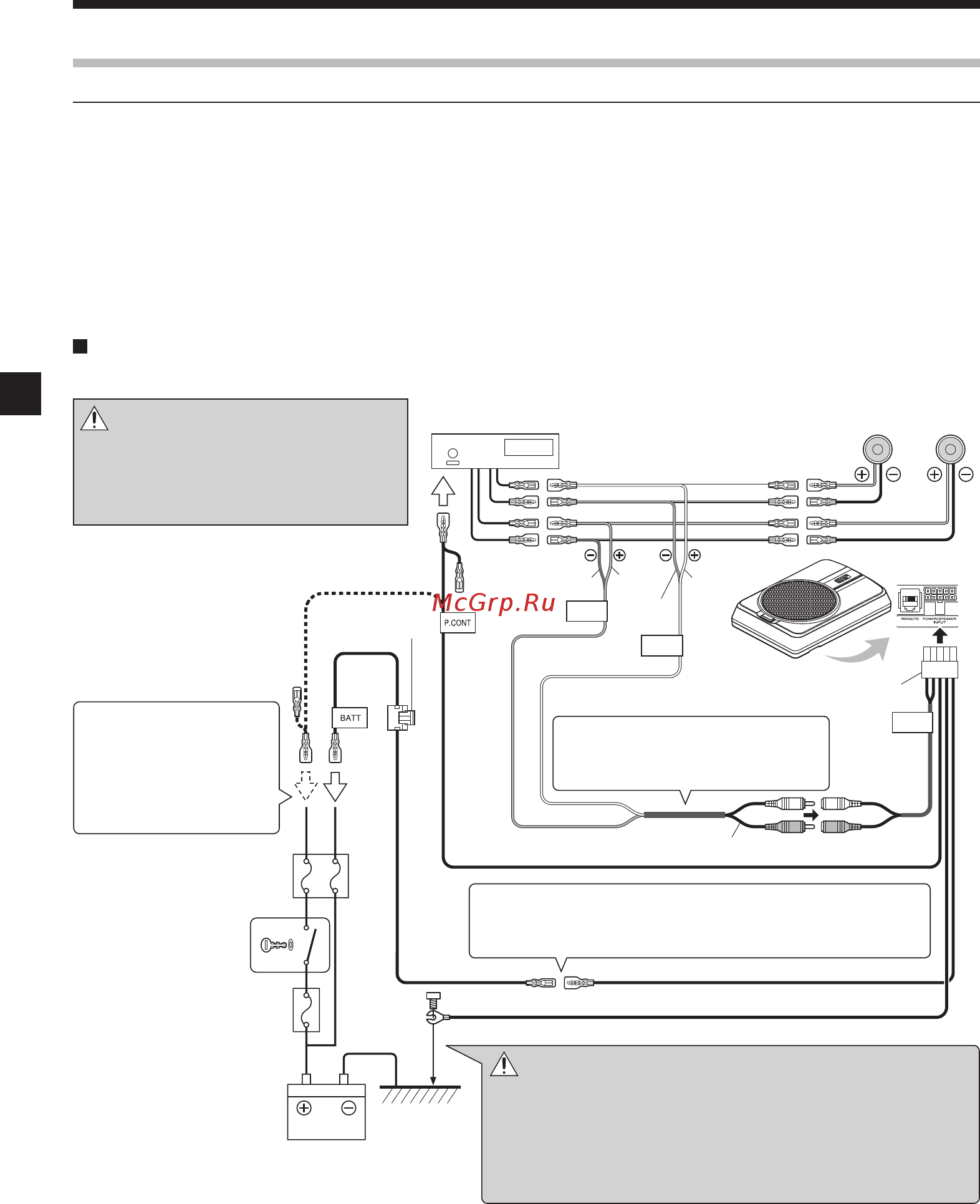

Example
The following shows a typical connection for e ective car stereo enjoyment. Connect your system by referring to the example.
Connections
LINE IN
SP.L
INPUT
SP.R
INPUT
※
Audio components
Front or rear speaker
Left Right
② 10-pin connector cord
White
White/
Black
GrayGray/Black
Blue/White
Yellow Yellow
Black
Battery
Car fuse box
(Main fuse)
Car fuse box
Ignition key
switch
Fuse 10A
GND
③ Speaker cord
CW-DRA8
If there is no power control
terminal in the audio com-
ponents, connect the blue/
white wire to the accessory
line (ignition key switch
ACC position line).
If buzzing noise is heard from the speakers when the engine
is running, attach a line noise lter (commercially available) to
the power lead.
Do not bend the vinyl-coated section
of the speaker cord. Otherwise, mal-
function may result.
Caution:
Do not distribute the cords in the paths
where they may be caught by a vehicle part
or damaged. Otherwise, an electric shock or
a re due to short-circuiting may result.
Caution:
※
Connect the black lead wire ground terminal directly with a
screw to an unpainted metal part of the vehicle. Turning the
power ON without connecting this terminal is linked to dam-
age of the stereo system. Be sure to connect it.
Also, painted metal panels etc., are not grounded and will
not function correctly. Be careful.
