JVC CW-DRA8 [52/80] Комплектация

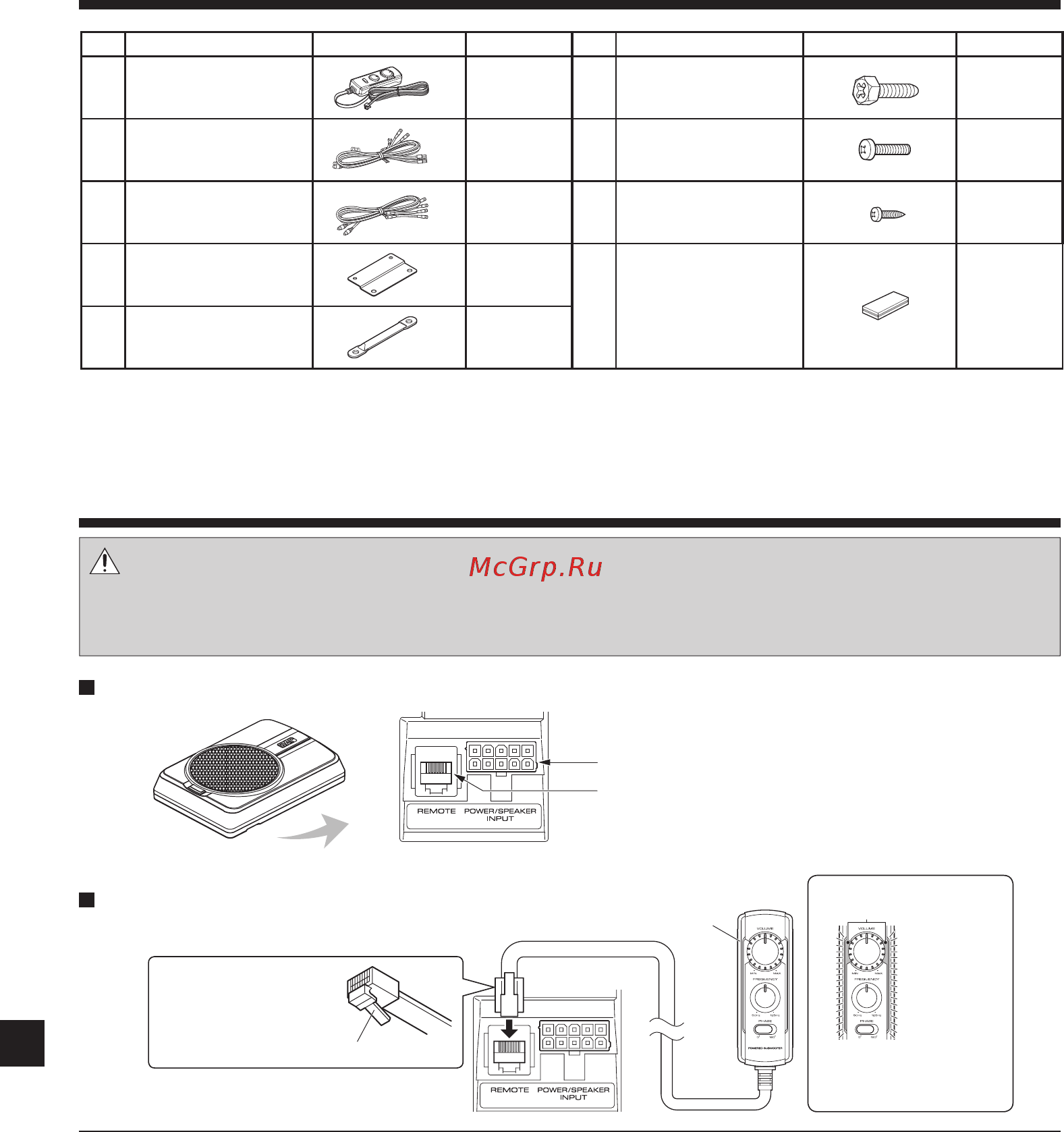

![JVC CW-DRA8 [52/80] Комплектация](/views2/1439114/page52/bg34.png)
52
Русский
Комплектация
Внимание:
Перед соединением, обязательно удалите провод с отрицательного терминала аккумулятора. После завершения всех
соединений, снова убедитесь в правильности соединений. После проверки, подключите провод от отрицательного
терминала аккумулятора.
Терминалы сабвуфераТерминалы сабвуфера
Подключение пульта ДУПодключение пульта ДУ
Примечания:
• Обязательно подключите поставляемый пульт ДУ.
• Если кабель подключен неправильно, подсветка на пульте ДУ не появится.
• Не подключайте соединитель пульта ДУ верхней стороной вниз или с применением силы. В противном случае, это
может привести к сбоям.
Подключение
№ Название детали Внешняя форма Количество № Название детали Внешняя форма Количество
①
Пульт ДУ
(5 м)
1
⑥
Нарезной винт
(ø 5 × 16 мм)
4
②
10-контактный соеди-
нительный кабель (5 м)
1
⑦
Крепежный винт
(M4 × 16 мм)
4
③
Акустический кабель
(4,3 м)
1
⑧
Нарезной винт
(ø 3 × 10 мм)
2
④
Крепление A 2
⑨
Крепление-липучка
(Двусторонний скотч/
для пульта ДУ)
1
⑤
Крепление B 1
При включении пита-
ния высвечивается
подсветка.
Подсвечивается
синим.
Подключайте фиксато-
ром гнезда пульта ДУ
вниз.
Фиксатор
Терминал POWER/SPEAKER INPUT
Терминал REMOTE
① Пульт ДУ
