Español
39
Conexión de entrada de altavoz
Conecte el altavoz de subgraves a los cables de salida del altavoz delantero o del altavoz trasero de los com-
ponentes de audio.
Notas:
• Lea los manuales de instrucciones de los componentes conectados como, por ejemplo, los componentes de audio, y
también este manual de instrucciones.
• En un vehículo equipado con ordenador, cuando extrae el terminal
⊖
de la batería, la memoria puede desaparecer o
puede producirse un defecto en el sistema eléctrico del vehículo. Consulte a su proveedor para obtener más detalles.
• Cuando los componentes de audio incorpora un DSP, no conecte a la salida trasera, ya que el efecto de reproducción de
baja frecuencia puede ser atenuado debido al efecto DSP.

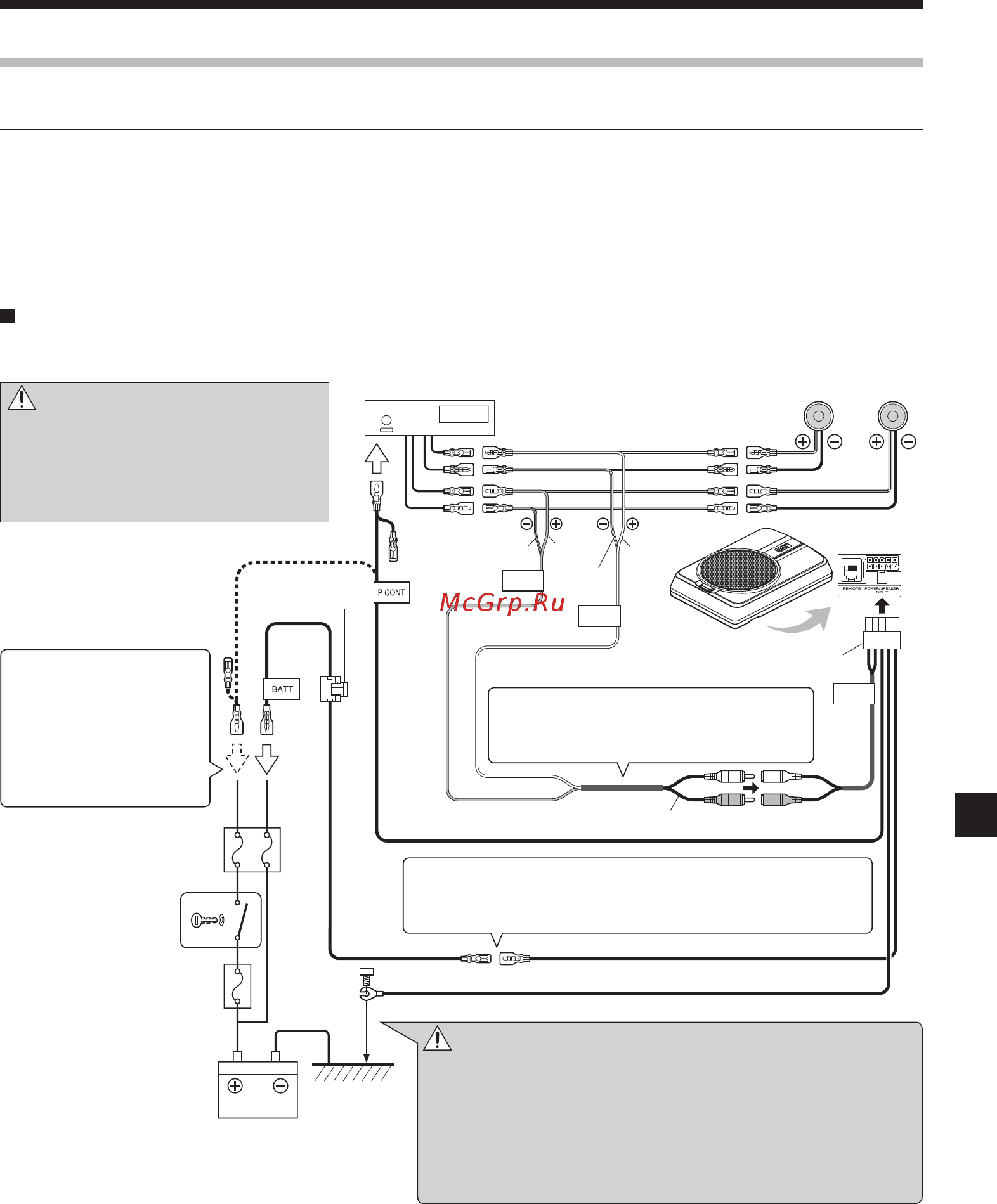

Ejemplo
A continuación se muestra una conexión típica para disfrutar del equipo estéreo de automóvil. Conecte su sistema consultando el
ejemplo.
LINE IN
SP.L
INPUT
SP.R
INPUT
※
Componentes de audio
Altavoces delantero o trasero
Izquierdo Derecho
②
Cable conector de
10 contactos
Blanco
Blanco/
Negro
CenizaCeniza/Negro
Azul/Blanco
Amarillo Amarillo
Negro
Batería
Caja de fusibles del
automóvil
(Fusible principal)
Caja de fusibles
del automóvil
Llave de contacto
Fusible 10A
③
Cable del altvoz
GND
CW-DRA8
Si no hubiera ningún
terminal de control de
alimentación en el centro
de la unidad, conecte los
cables azul y blanco a la
línea accesoria (línea de
posición ACC de la llave
de contacto).
Si se oye un ruido de zumbido procedente de los altavoces
cuando esté funcionando el motor, ponga un filtro de ruidos
(vendido por separado) en el conductor de alimentación.
Precaución:
※
Conecte el terminal del cable de tierra negro directamente
con un tornillo a una parte metálica sin pintar del vehículo. La
activación de la alimentación (ON) sin conectar este terminal
está relacionada con daños del sistema estéreo. Asegúrese de
conectarlo. Además, los paneles metálicos pintados, etc. no
tienen masa a tierra y no funcionarán correctamente. Tenga
cuidado con esta situación.
Precaución:
No instale los cables donde puedan que-
dar agarrados por una parte de un vehícu-
lo o puedan ser dañados. De lo contrario,
podrían producirse descargas eléctricas o
incendios debidos a cortocircuitos.
No doble la sección cubierta de vinilo del
cable del altavoz. De lo contrario, podría
producirse un fallo en el funcionamiento.
6_ES_J.indd 396_ES_J.indd 39 2017/12/28 18:502017/12/28 18:50
