RIGOL
User’s Guide for RP7000 Series Active Probe 17
① Hand-held single-ended probe head (RP7-0205).
② 91Ω probe tip (RP7-0405).
③ Straight acuminate ground collar: rotating the ground collar adjusts the
spacing (0mm to 5mm) between the ground collar and probe tip
(RP7-0501).
CAUTION
Ground the ground collar when using the hand-held single-ended
probe.
3. Solder-in Differential Probe Head
The solder-in differential probe head provides an effective bandwidth of more
than 1.5GHz and its replaceable nickel wire enhance the usability of the probe
and prolong its service life.

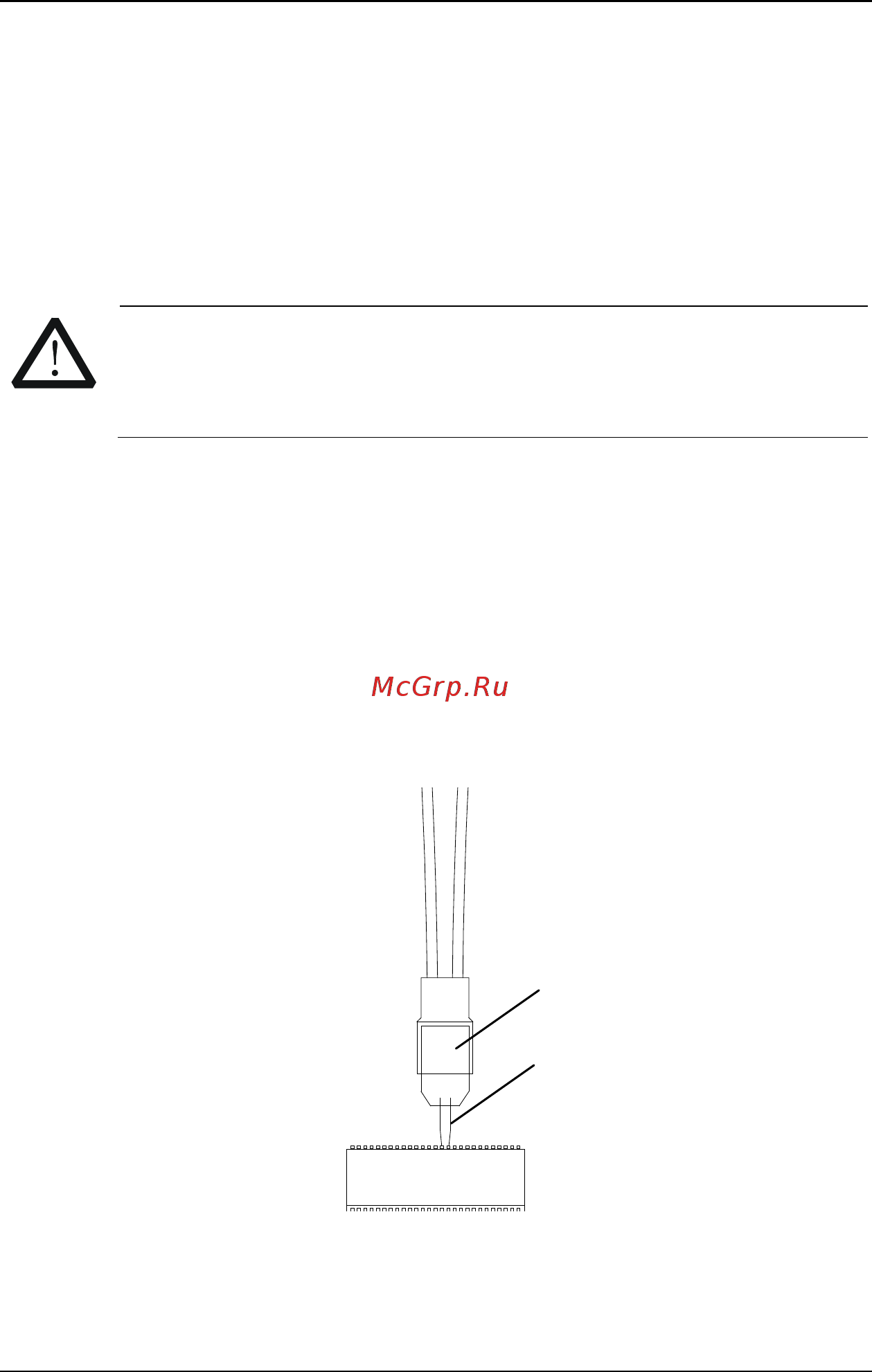

The structure of the solder-in differential probe head is as shown in Figure 11.
Figure 11 Solder-in Differential Probe Head
①
②
