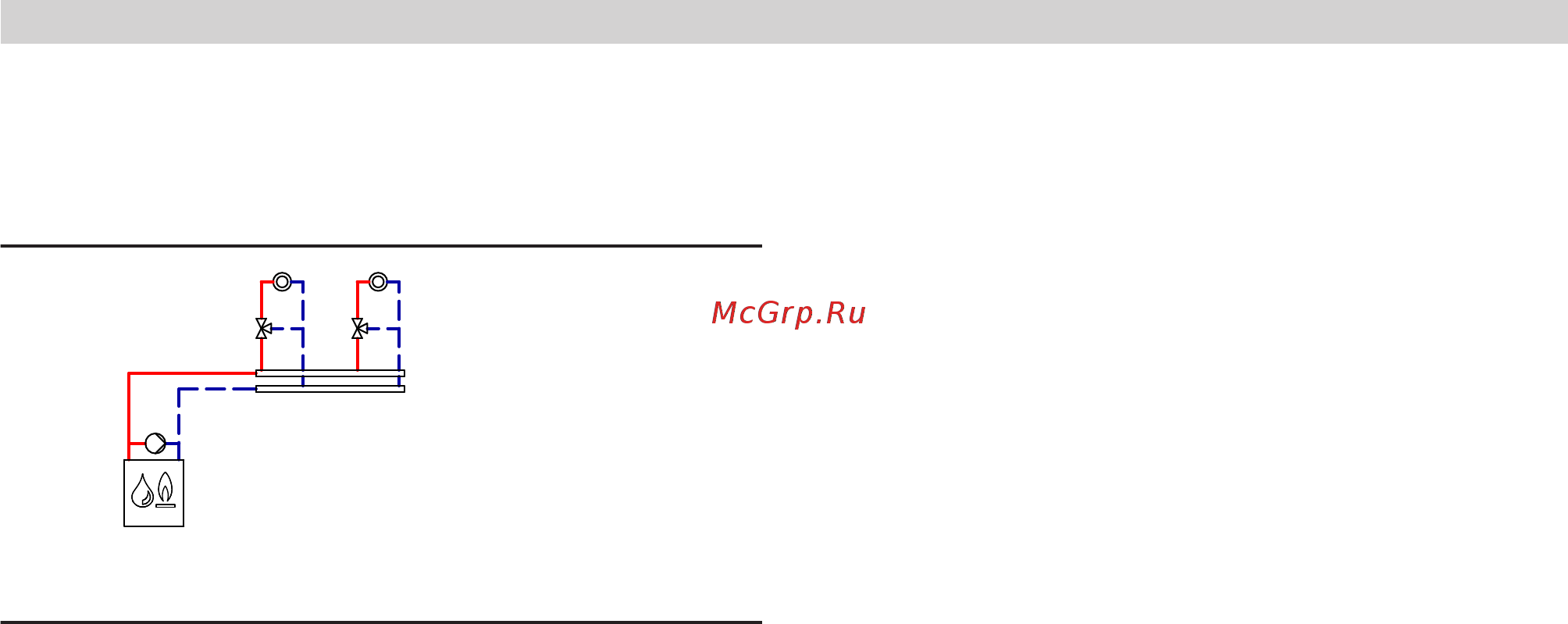

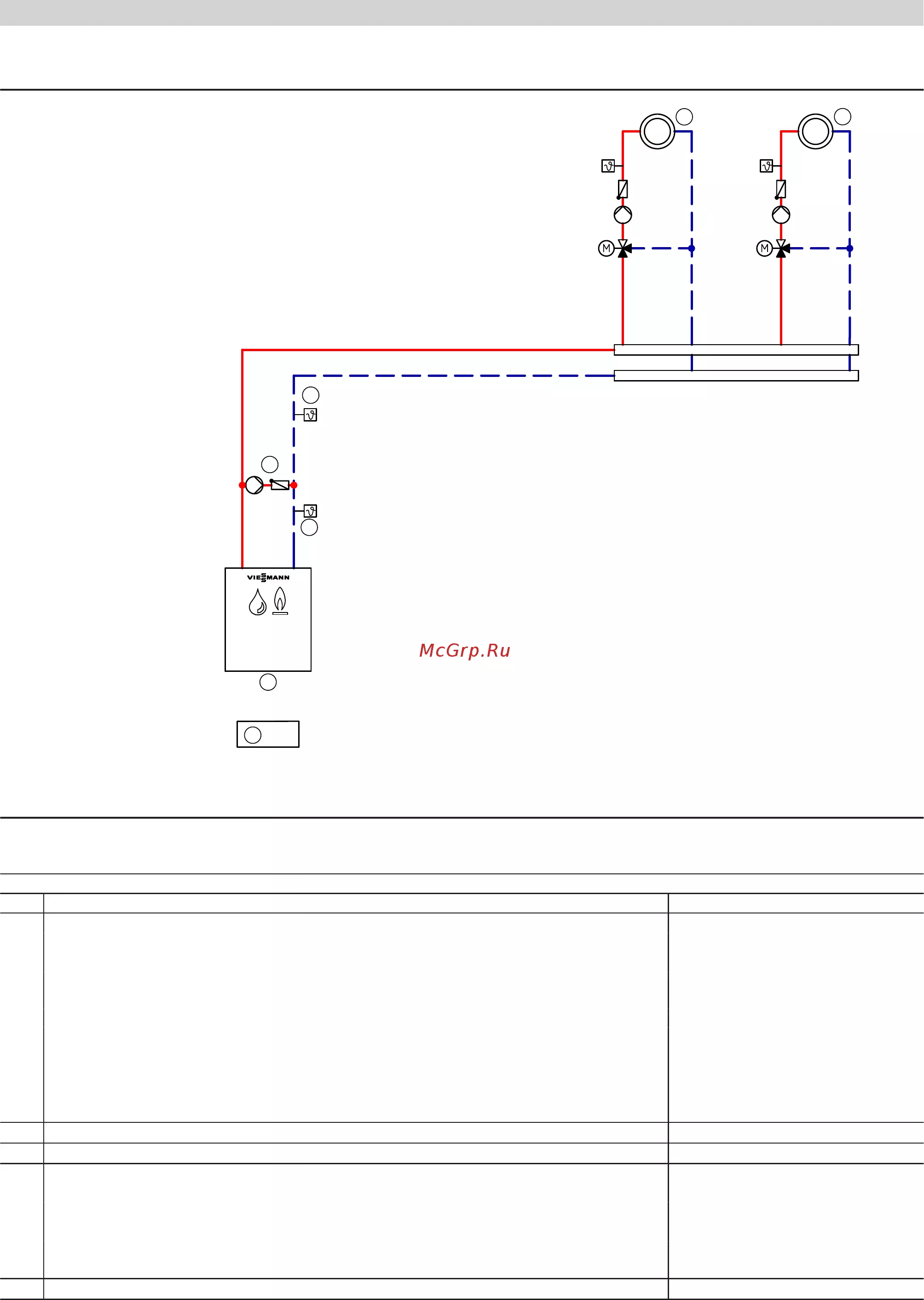

Пример установки 1, ID: 4605564_1306_01
Однокотловая установка с подмешивающим насосом для
повышения температуры обратной магистрали
ID: 4605564_1306_01
Область применения
Отопительные установки, в которых можно воздействовать на
подключенные отопительные контуры с помощью
терморегулятора T1
4
.
Основные компоненты
Однокотловая установка, в комплекте:
■ Vitoplex 100
■ Vitotronic 100, тип GC3
■ Подмешивающий насос
Описание функционирования
Работа с постоянной температурой котловой воды.
Терморегулятор Vitotronic 100, тип GC3, в состоянии при
поставке настроен на температуру 75 °C. 2-я ступень горелки
включает или выключает 5 K под 1-й ступенью горелки.
Комплект повышения температуры обратной магистрали
Если температура падает ниже необходимого минимального
значения температуры обратной магистрали, терморегулятор T2
3 включает подмешивающий насос BP 5. Если, несмотря на
работу комплекта повышения температуры обратной маги-
страли, необходимая минимальная температура обратной маги-
страли не достигается, то с помощью терморегулятора T1
4
объемный расход следует дросселировать минимум на 50 %.
Подмешивающий насос BP
5
должен быть рассчитан прибли-
зительно на 30 % общего расхода водогрейного котла.
Указания по проектированию
(продолжение)
12
VIESMANN
VITOPLEX 100
5695 295 RU
