ID: 4605566_1306_01

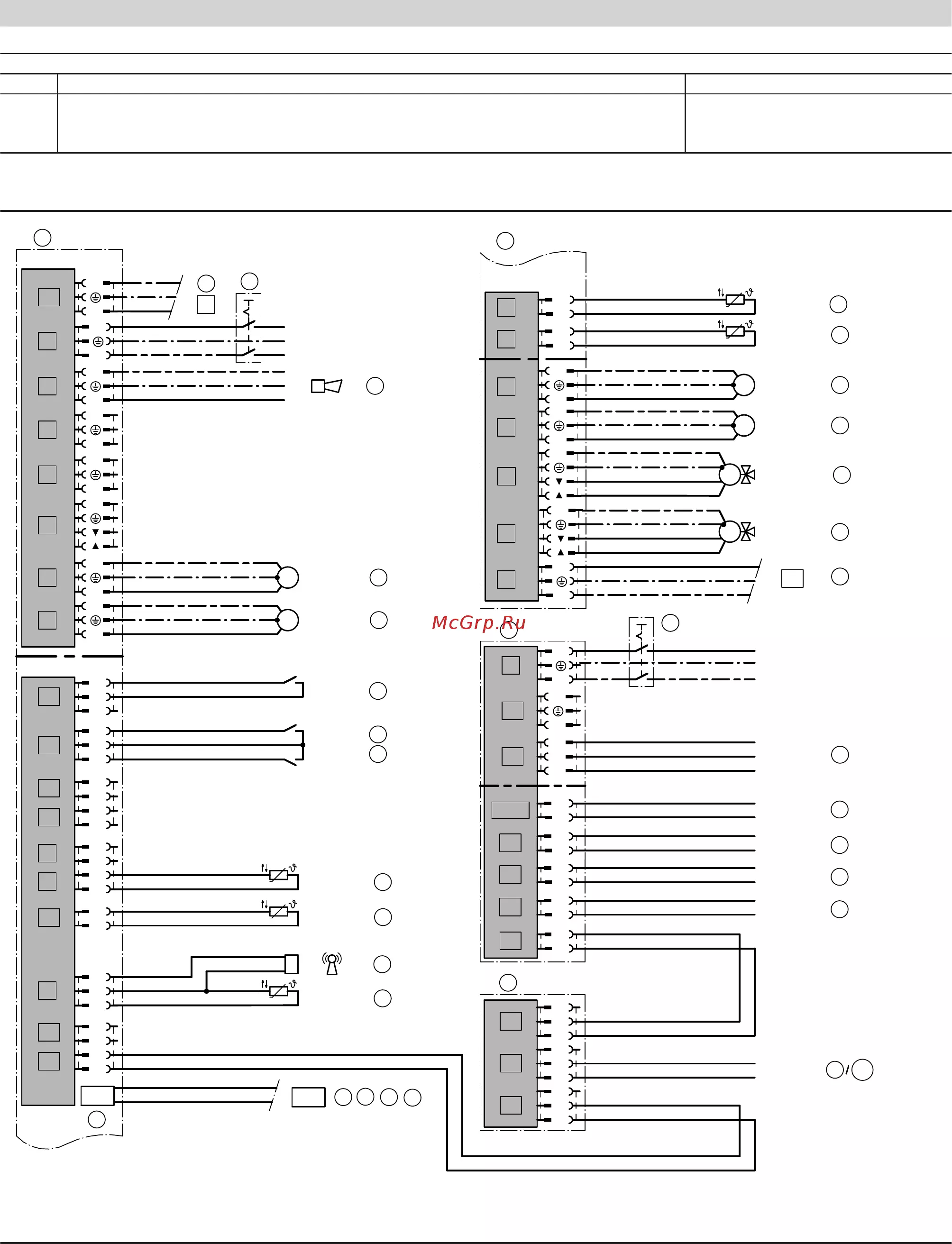

Поз. Наименование № заказа
eP
Отопительный контур III
eW
Насос отопительного контура M1 (отопительный контур III) предоставляет заказчик
Комплект привода смесителя для одного отопительного контура со смесителем, в
комплекте:
7441 998
eQ
Датчик температуры подающей магистрали M1 (отопительный контур III)
и
eE
Электромотор смесителя M1 (отопительный контур III)
или
eQ
– накладной датчик температуры
или
7426 463
– погружной датчик температуры
(информацию о других контроллерах отопительных контуров см. в прайс-листе)
7438 702
и
eE
Электромотор фланцевого смесителя M1 (отопительный контур III) прайс-лист Viessmann
eR
Vitotronic 200-H, тип HK1B
и
Z009 462
uP
Телекоммуникационный модуль LON для поз. 34
и
7172 173
Соединительный кабель LON 7143 495
eT
Датчик наружной температуры ATS (значение ATS может быть получено от Vitotronic
300-K)
комплект поставки, поз. 34
Принадлежности для водогрейных котлов
eZ
Адаптер для внешних предохранительных устройств 7164 404
eU
Ограничитель минимального давления (SDB) 7438 030
eI
Ограничитель максимального давления (SDB) 7438 025
eO
Ограничитель уровня воды (устройство контроля заполненности котлового блока
водой) WB
прайс-лист Viessmann
rQ
Датчик температуры уходящих газов (AGS) 7452 531
zR
- внешнее переключение ступенчатой/модулируемой горелки
zI
- внешняя блокировка, водогрейный котел
zO
- подключение водогрейного котла последним в последовательности
Принадлежности для установки
rP
Сетевой выключатель предоставляет заказчик
rO
Устройство сигнализации общей неисправности предоставляет заказчик
tP
Vitotrol 200A
или
Z008 341
Vitotrol 300A Z008 342
Следующие радиопринадлежности могут использоваться в качестве альтернативы
проводным устройствам дистанционного управления
q-P
Радиобаза Z011 413
q-Q
Vitotrol 200 RF Z011 219
q-W
Vitotrol 300 RF с настольной подставкой Z011 410
q-E
Vitotrol 300 RF со стеновой консолью Z011 412
q-R
Радиодатчик наружной температуры 7455 213
q-T
Радиоретранслятор 7456 538
tQ
Приемник сигналов точного времени 7450 563
tE
Концентратор шины KM, при наличии нескольких абонентов шины KM
– Модуль расширения EA1
– Vitotrol 200A, 300A
– Радиобаза
7415 028
zP
Модуль расширения EA1 7452 091
zQ
1 переключающий выход (беспотенциальный переключающий контакт)
- управление магистральным насосом на подстанцию
- сигнализирование пониженного режима для одного отопительного контура
zW
1 аналоговый вход (0 – 10 В)
- настройка заданного значения температуры подающей магистрали
zE
3 цифровых входа
- раздельное внешнее переключение режима работы для отопительных контуров 1 - 3
- внешняя блокировка с общим сигналом неисправности
- сообщения о неисправности
- кратковременный режим работы циркуляционного насоса ГВС
Внешние подключения предоставляет заказчик
zT
- внешняя блокировка, закрытие смесителей
zZ
- внешний запрос теплогенерации
zU
- внешнее переключение режима работы, открытие смесителей
Указания по проектированию
(продолжение)
24
VIESMANN
VITOPLEX 100
5695 295 RU
