45°
c
b
a
105
d
e
f
15°
c
b
a
d
e
110-500 кВт 620 кВт
Ном. тепловая мощность кВт 150 200 250 310 410 500 620
a Ø мм 240 240 240 290 290 290 350
b Ø мм 270 270 270 330 330 330 400
c кол-во/резьба 4/M 10 4/M 10 4/M 10 4/M 12 4/M 12 4/M 12 6/M 12
d мм 400 400 420 420 465 465 495
e мм 655 655 690 690 775 775 795
f мм 50 50 50 50 75 75 75
Гидродинамическое сопротивление отопительного контура
A
Расход, м³/ч
1
8
40
30
20
10
5
4
3
2
1
Гидродинамическое сопротивление, мбар
2 3 4 5 6 10 20 40 60 100
0,1
0,2
0,3
0,4
0,5
0,8
50
80
100
B C
A
Номинальная тепловая мощность 110 - 250 кВт
B
Номинальная тепловая мощность 251 - 310 кВт
C
Номинальная тепловая мощность 311 - 620 кВт
Водогрейный котел Vitoplex 100 предназначен только для систем
водяного отопления с принудительной циркуляцией.

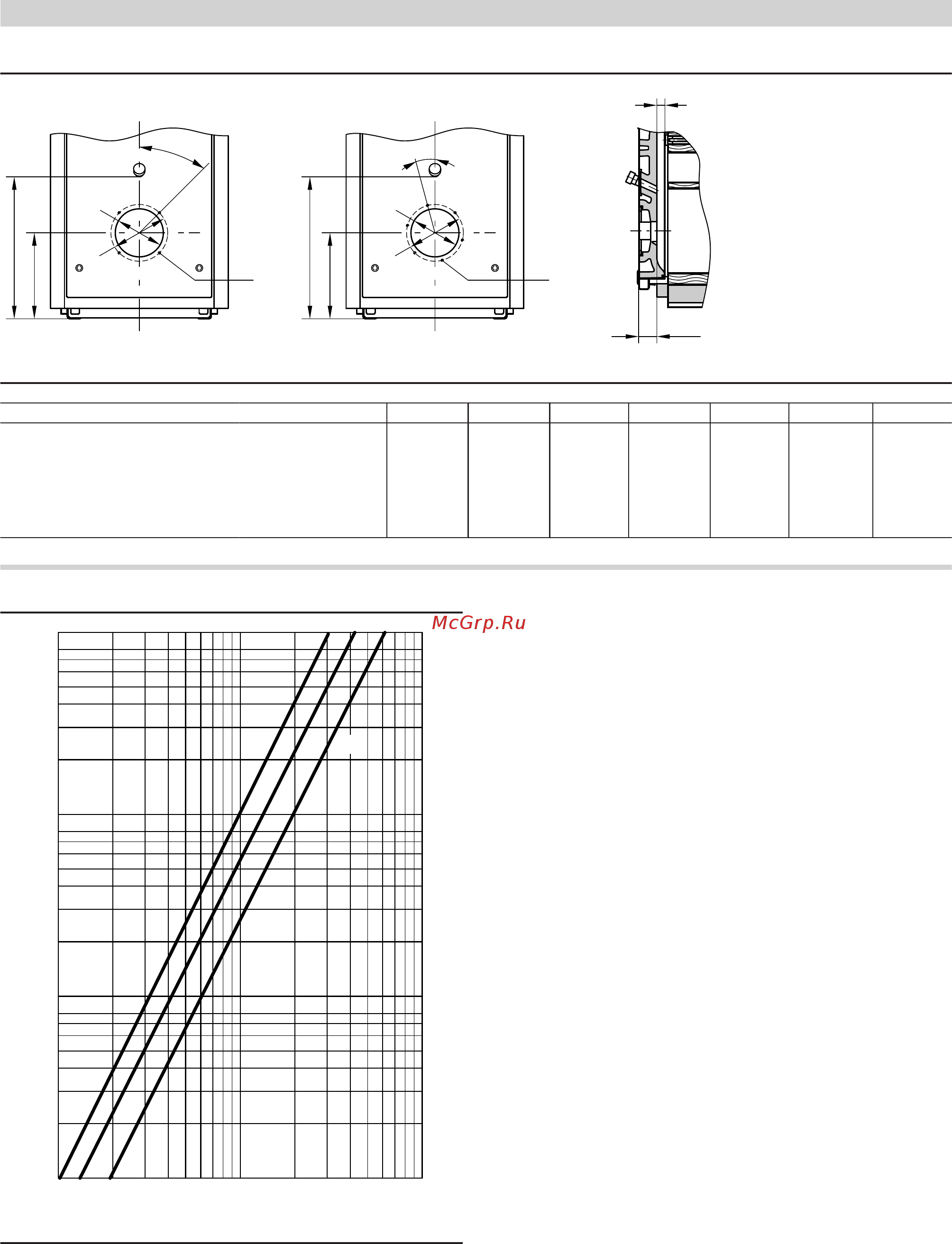

Технические данные Vitoplex 100
(продолжение)
6
VIESMANN
VITOPLEX 100
5695 295 RU
