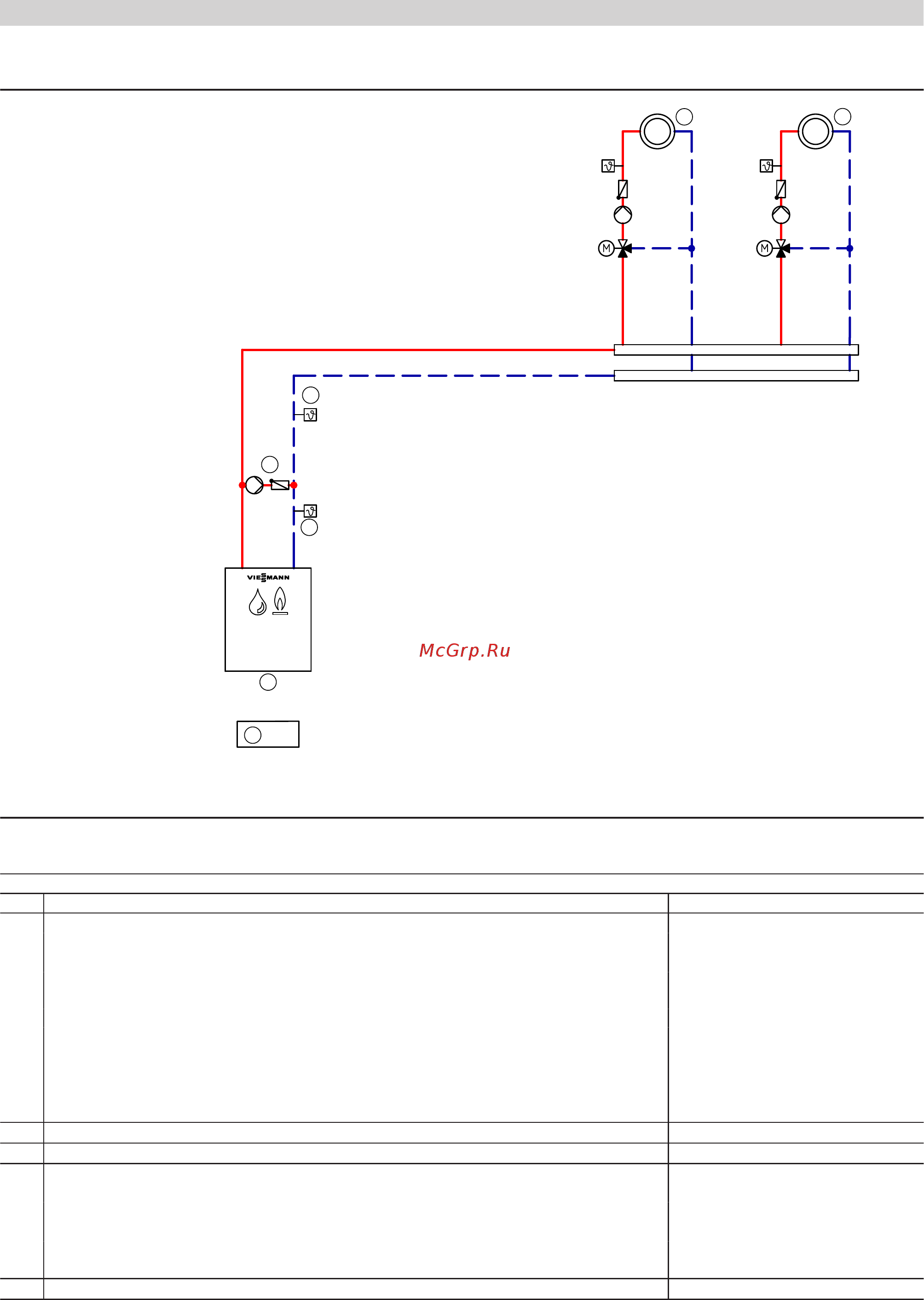

Гидравлическая монтажная схема, ID: 4605564_1306_01
6
7
1
4
2
5
3
GC3
Указание: Эта схема представляет собой общий пример без запорных и предохранительных устройств. Она не заменяет профессио-
нальное проектирование, которое должно быть выполнено на месте установки.
Необходимое оборудование
ID: 4605564_1306_01
Поз. Наименование № заказа
1
Водогрейный котел прайс-лист Viessmann
2
Vitotronic, тип GC3 прайс-лист Viessmann
3
Терморегулятор T2
– - погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– - погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
4
Терморегулятор T1
– - погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– - погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
5
Подмешивающий насос (BP) предоставляет заказчик
6
Отопительный контур I предоставляет заказчик
7
Отопительный контур II предоставляет заказчик
Принадлежности (опционально)
8
Коммутационная коробка для внешних устройств безопасности предоставляет заказчик
9
Реле контроля или ограничитель минимального давления (SDB) 7438 030
qP
Ограничитель максимального давления (SDB) 7438 025
qQ
Ограничитель уровня воды (устройство контроля заполненности котлового блока водой)
WB
9529 050
qW
Переключающий контакт для активации горелки предоставляет заказчик
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
13
5695 295 RU
