Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [4/36] Продолжение
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [4/36] Продолжение](/views2/1474185/page4/bg4.png)

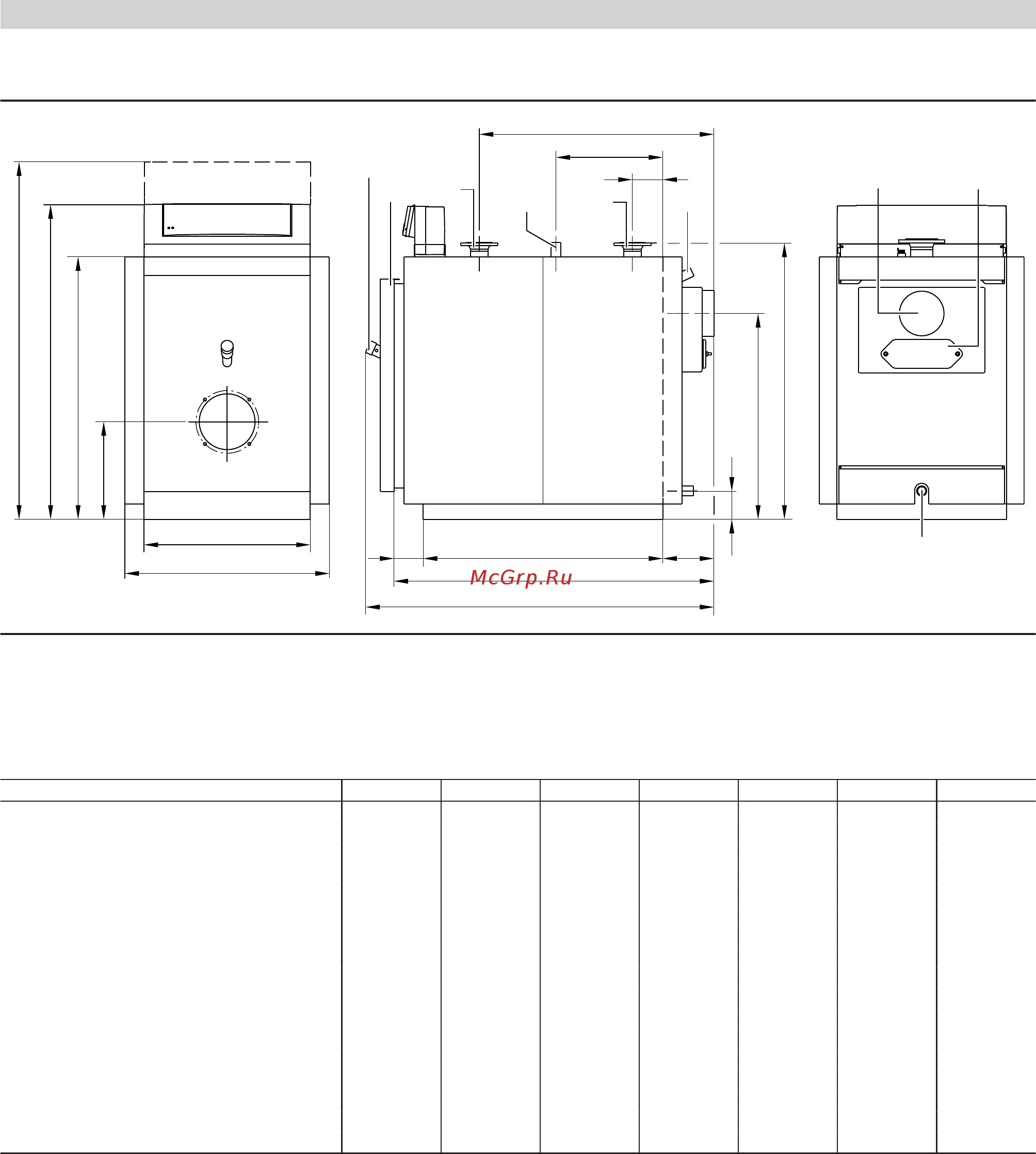

Размеры
h
o
b
a
e
d
SCH
q
Е
c
KTÜ
k
g
f
KR
KVSA KTS
p
n
r
m
AGA
R
l
s
AGA Сборник уходящих газов
E Опорожнение
KR Обратная магистраль котла
KTS Датчик температуры котловой воды
KTÜ Дверца котла
KV Подающая магистраль котла
R Отверстие для чистки
SA Патрубок аварийной линии (предохранительный клапан)
SCH Смотровое отверстие
Таблица размеров
Ном. тепловая мощность кВт 150 200 250 310 410 500 620
a мм 1460 1460 1530 1530 1700 1700 1760
b мм 1290 1290 1360 1360 1530 1530 1585
c мм 1058 1058 1130 1130 1300 1300 1356
d мм 400 400 420 420 465 465 495
e мм 650 650 730 730 800 800 865
f мм 800 800 880 880 950 950 1015
g мм 670 810 810 976 1051 1051 1152
ч мм 410 480 480 563 611 611 662
k мм 150 150 150 150 171 171 172
l мм 1120 1120 1195 1195 1365 1365 1420
m мм 833 833 886 886 1017 1017 1058
n мм 123 123 122 122 124 124 125
o мм 110 110 110 110 130 130 130
p (длина шин основания) мм 931 1071 1071 1251 1375 1375 1476
q мм 203 203 203 203 224 224 224
r (установочный размер) мм 1245 1385 1385 1565 1730 1730 1830
s мм 1350 1490 1490 1670 1840 1840 1940
Размер a: высота с контроллером в сервисном положении.
Размер d: Учитывать монтажную высоту горелки.
Размер r: Дверца котла демонтирована.
Технические данные Vitoplex 100
(продолжение)
4
VIESMANN
VITOPLEX 100
5695 295 RU
