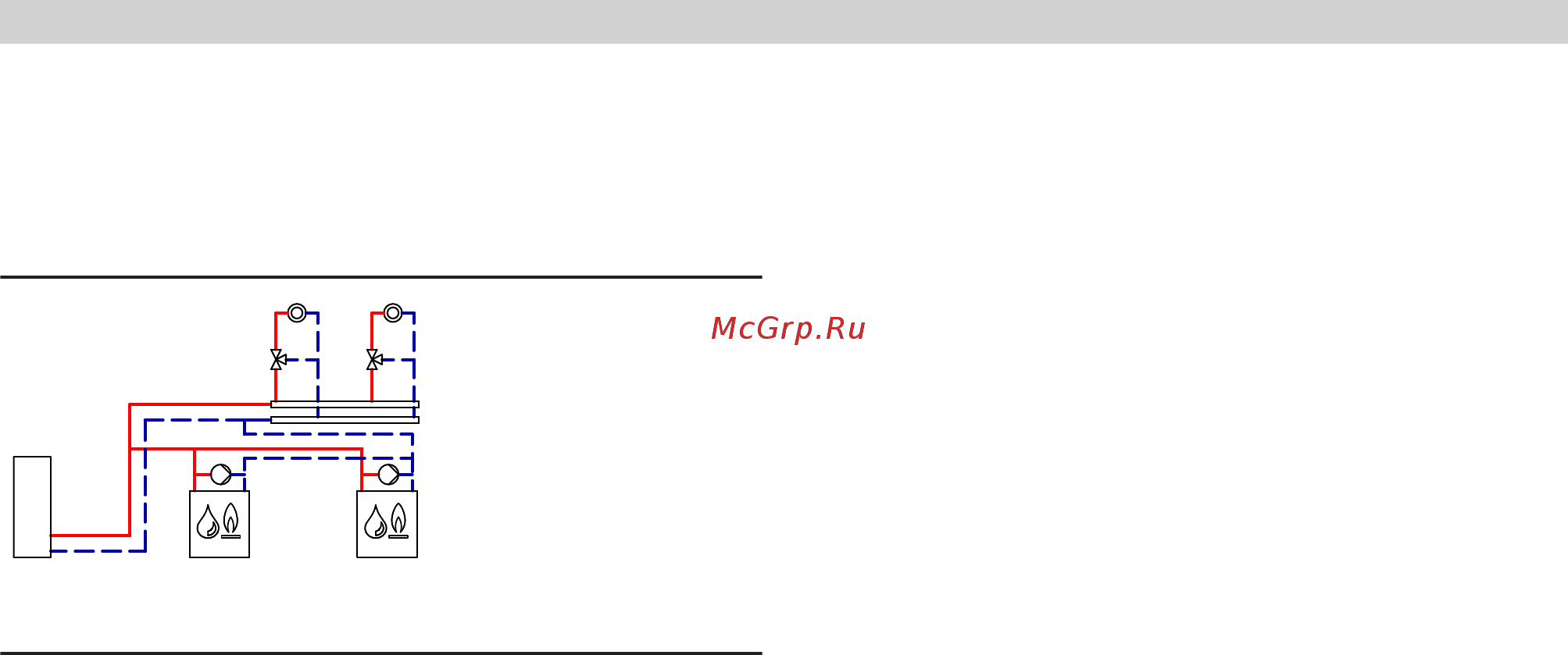

Пример установки 3, ID: 4605566_1306_01
Многокотловая установка с одним подмешивающим насо-
сом комплекта повышения температуры обратной маги-
страли для каждого водогрейного котла
ID: 4605566_1306_01
Область применения
Отопительные установки с распределительным коллектором,
установленным вблизи водогрейного котла. Объемный расход
котловой воды дросселируется с помощью дроссельных засло-
нок с электроприводом.
Основные компоненты
Многокотловая установка, в составе которой:
■ Vitoplex 100
■ Vitotronic 200-H
и
– Vitotronic 100, тип GC1B, для каждого водогрейного котла
многокотловой установки
и
Vitotronic 300-K, тип MW1B, один для многокотловой уста-
новки
или
– Vitotronic 100, тип GC1B, для каждого водогрейного котла
многокотловой установки
и
шкаф управления Vitocontrol со встроенным погодозависи-
мым контроллером Vitotronic 300-K, тип MW1B
■ Подмешивающие насосы
Описание функционирования
Если температура падает ниже необходимого минимального
значения температуры обратной магистрали, датчики
температуры T2
8
и
qT
включают подмешивающие насосы
9
и
qZ
. Если в результате этого необходимая минимальная темпе-
ратура воды в обратной магистрали не достигается, то посред-
ством датчиков температуры T1
qP
и
qU
с помощью дроссель-
ных заслонок
7
и
qR
или контроллеров отопительного контура
4
и
eR
производится пропорциональное дросселирование объ-
емного расхода.
Подмешивающий насос BP 9 и qZ должен быть рассчитан при-
близительно на 30 % общего расхода водогрейного котла.
При использовании Vitotronic 300-K 4 или при регулировании
отопительных контуров посредством Vitotronic 200-H eR, под-
ключенного к контроллеру котлового контура, дросселирование
объемного расхода должно выполняться смесителями отопи-
тельных контуров. Выполнение других защитных функций от
заказчика не требуется.
Насос котлового контура и дорогостоящий смесительный клапан
для повышения температуры обратной магистрали не тре-
буются.
Приготовление горячей воды
Если датчик температуры емкостного водонагревателя
qO
фик-
сирует падение температуры ниже настроенного значения тем-
пературы воды в контуре ГВС, происходит нагрев в случае акти-
вации нагрева емкостного водонагревателя таймером. Темпера-
тура котловой воды повышается до заданного значения темпе-
ратуры емкостного водонагревателя +20 K, и включается насос
wQ
загрузки емкостного водонагревателя, если температура кот-
ловой воды на 7 K превышает температуру емкостного водона-
гревателя.
Если отопительные контуры регулируются контроллером
Vitotronic, то при приоритете насосы отопительного контура M2 и
M3 выключаются, а смесители M2 и M3 закрываются.
Отопление
Температура подающей магистрали отопительных контуров
регулируется согласно используемому контроллеру в зависимо-
сти от наружной температуры. Значение температуры котловой
воды устанавливается контроллером на величину, на 8 K превы-
шающую заданное значение температуры подающей маги-
страли.
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
19
5695 295 RU
