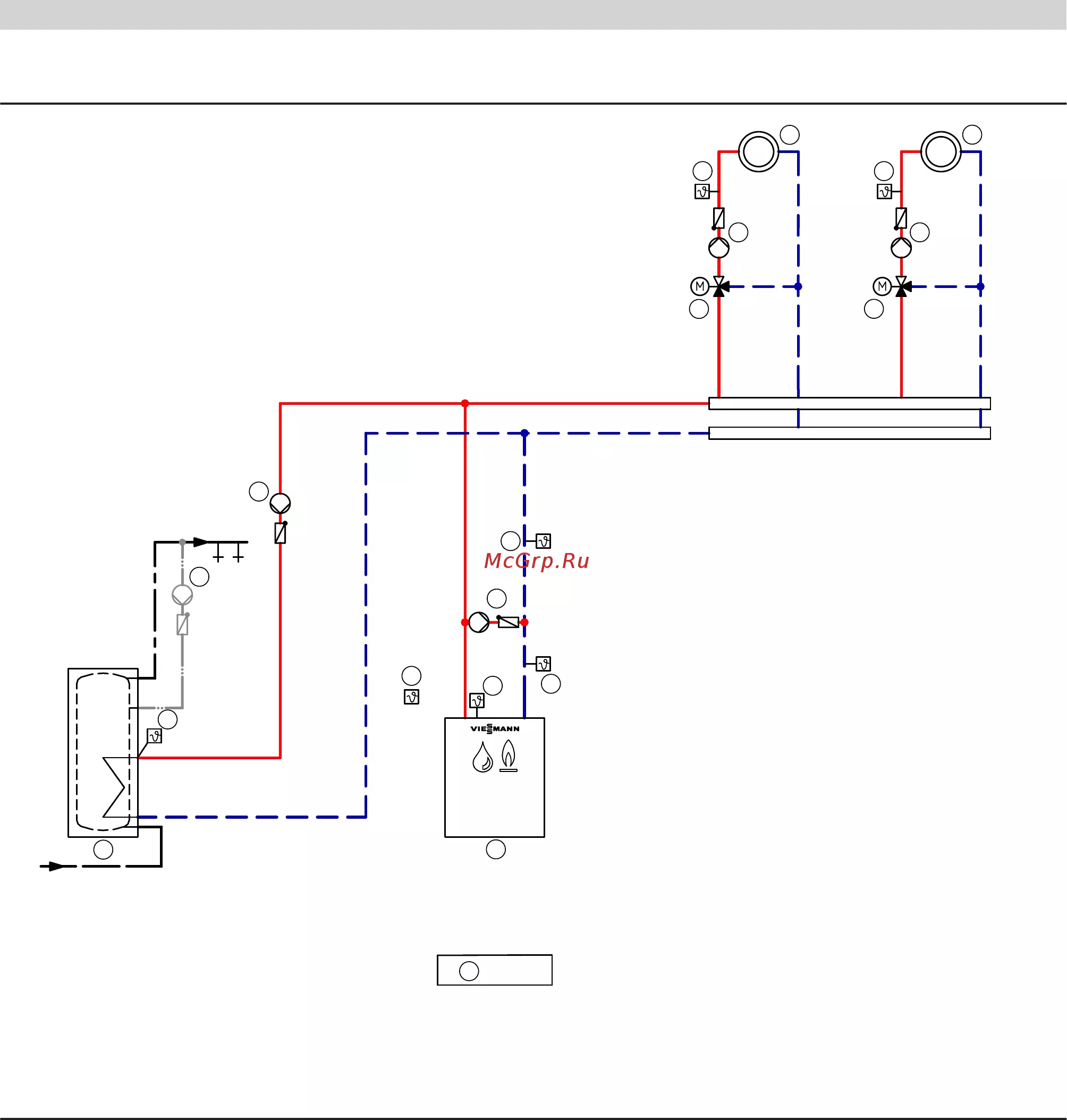

Описание функционирования
Если температура падает ниже необходимого минимального
значения температуры обратной магистрали, датчик
температуры T2 6 включает подмешивающий насос 5. Если
несмотря на повышение температуры воды в обратной маги-
страли ее необходимая минимальная температура не дости-
гается, то посредством датчика температуры T1
7
объемный
расход следует дросселировать минимум на 50 %.
Подмешивающий насос 5 должен быть рассчитан приблизи-
тельно на 30 % от общего расхода водогрейного котла.
Если возможность дросселирования объемного расхода котло-
вой воды отсутствует, например, при работе со старыми уста-
новками, в качестве однокотловой установки мы рекомендуем
примеры применения
■ с подмешивающим насосом и 3-ходовым смесительным кла-
паном
или
■ с насосом котлового контура и 3-ходовым смесительным кла-
паном
или
■ с насосом котлового контура, гидравлическим разделителем и
3-ходовым смесительным клапаном-
Насос котлового контура и дорогостоящий смесительный клапан
для повышения температуры обратной магистрали не тре-
буются.
Приготовление горячей воды
Если датчик температуры емкостного водонагревателя фикси-
рует падение температуры ниже настроенного значения темпе-
ратуры воды в контуре ГВС, происходит нагрев в случае актива-
ции нагрева емкостного водонагревателя таймером. Темпера-
тура котловой воды повышается до заданного значения темпе-
ратуры воды в контуре ГВС +20 K, и включается насос qP
загрузки емкостного водонагревателя, если температура котло-
вой воды на 7 K превышает температуру воды в контуре ГВС.
Если отопительные контуры регулируются контроллером
Vitotronic, то при абсолютном приоритете насосы M2
qR
и M3
qI
отопительного контура выключаются, а смесители M2
qT
и M3
qO
закрываются. При зависимом приоритете насосы отопитель-
ных контуров M2 и M3 остаются включенными, а смесители M2 и
M3 закрыты настолько, что достигается заданное значение тем-
пературы котловой воды для нагрева емкостного водонагрева-
теля. Емкостный водонагреватель и отопительные контуры
затем нагреваются одновременно.
Отопление
Температура подающей магистрали отопительных контуров
регулируется согласно используемому контроллеру в зависимо-
сти от наружной температуры. Значение температуры котловой
воды устанавливается контроллером на величину, на 8 K превы-
шающую заданное значение температуры подающей маги-
страли.
Необходимое кодирование
ID: 4605570_1306_01
Группа Код Функция
"Общие параметры" "00:8" 2 отопительных контура со смесителями M2 (отопительный контур 2) и M3 (от-
опительный контур 3) с приготовлением горячей воды
"Котел" "02:1"
или
"02:2"
Двухступенчатая горелка (состояние при поставке)
Модулируемая горелка
Указания по проектированию
(продолжение)
28
VIESMANN
VITOPLEX 100
5695 295 RU
