Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/36] Технические данные vitoplex 10
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/36] Технические данные vitoplex 10](/views2/1474185/page5/bg5.png)

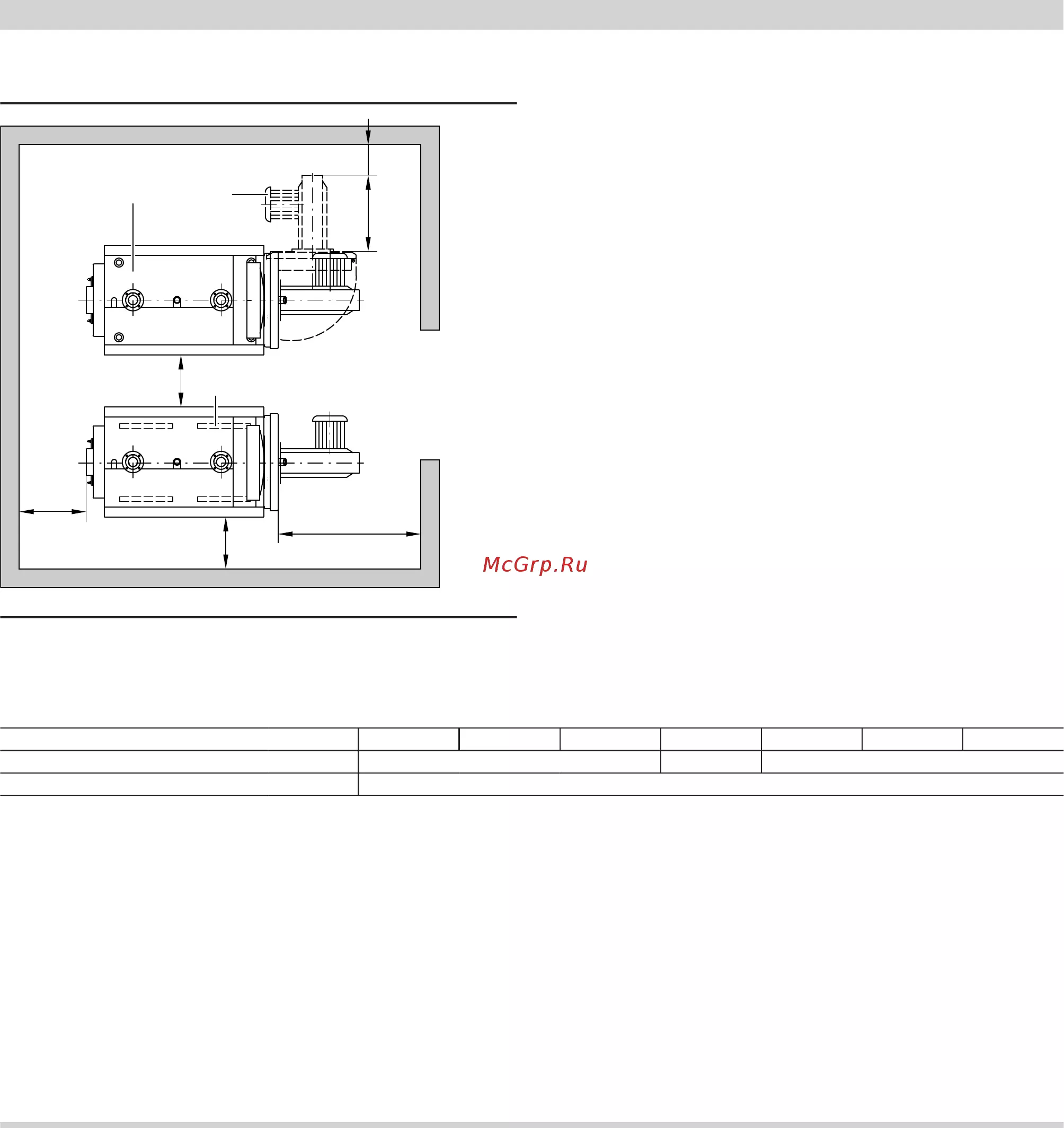

Монтаж
A
(300)
200 (100)
500 (50)
400
a
b
500 (50)
B
C
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие опоры котла
Для обеспечения простого монтажа и техобслуживания необхо-
димо соблюдение указанных размеров; при ограниченном про-
странстве для монтажа достаточно выдержать минимальные
расстояния (указанные в скобках). В состоянии при поставке
дверца котла открывается влево. Шарнирные болты можно
переставить таким образом, чтобы дверца открывалась вправо.
Ном. тепловая мощность кВт 150 200 250 310 410 500 620
a мм 1100 1250 1500
b мм Конструктивная длина горелки
Разме
р a:
Это расстояние необходимо обеспечить перед фрон-
тальной частью котла для демонтажа турбулизаторов и
чистки газоходов.
Монтаж
■ Не допускается загрязнение воздуха галогенсодержащими
углеводородами
(например, входящими в состав аэрозолей, красок, раствори-
телей и моющих средств).
■ Избегать сильной степени запыления.
■ Не допускать высокой влажности воздуха.
■ Обеспечить защиту от замерзания и надлежащую вентиля-
цию.
При несоблюдении этих требований возможны сбои и поврежде-
ния установки.
В помещениях, в которых возможно загрязнение воздуха галоге-
носодержащими углеводородами, водогрейный котел можно
устанавливать только при условии, что приняты достаточные
меры для поступления незагрязненного воздуха для сжигания
топлива.
Монтаж горелки
Окружность центров отверстий для крепления горелки, отвер-
стия для крепления горелки и отверстие жаровой трубы соответ-
ствуют требованиям EN 303-1.
Горелка может устанавливаться непосредственно на поворот-
ную дверцу котла. При отклонении присоединительных разме-
ров горелки от размеров, указанных в стандарте EN 303-1,
можно использовать отдельные плиты горелки (см. Принадлеж-
ности водогрейного котла).
По желанию (за дополнительную плату) плиты горелки могут
быть подготовлены уже на заводе-изготовителе. Для этого при
заказе необходимо указать изготовителя горелки и ее тип.
Жаровая труба должна выступать из теплоизоляции двери
котла. Следует соблюдать необходимую минимальную длину
жаровой трубы 105 мм плюс 50 или 75 мм (см. f в таблице "Тех-
нические данные Vitoplex 100").
Если используется горелка с более короткой жаровой трубой,
необходимо проверить безотказность ее работы.
Технические данные Vitoplex 100
(продолжение)
VITOPLEX 100
VIESMANN
5
5695 295 RU
