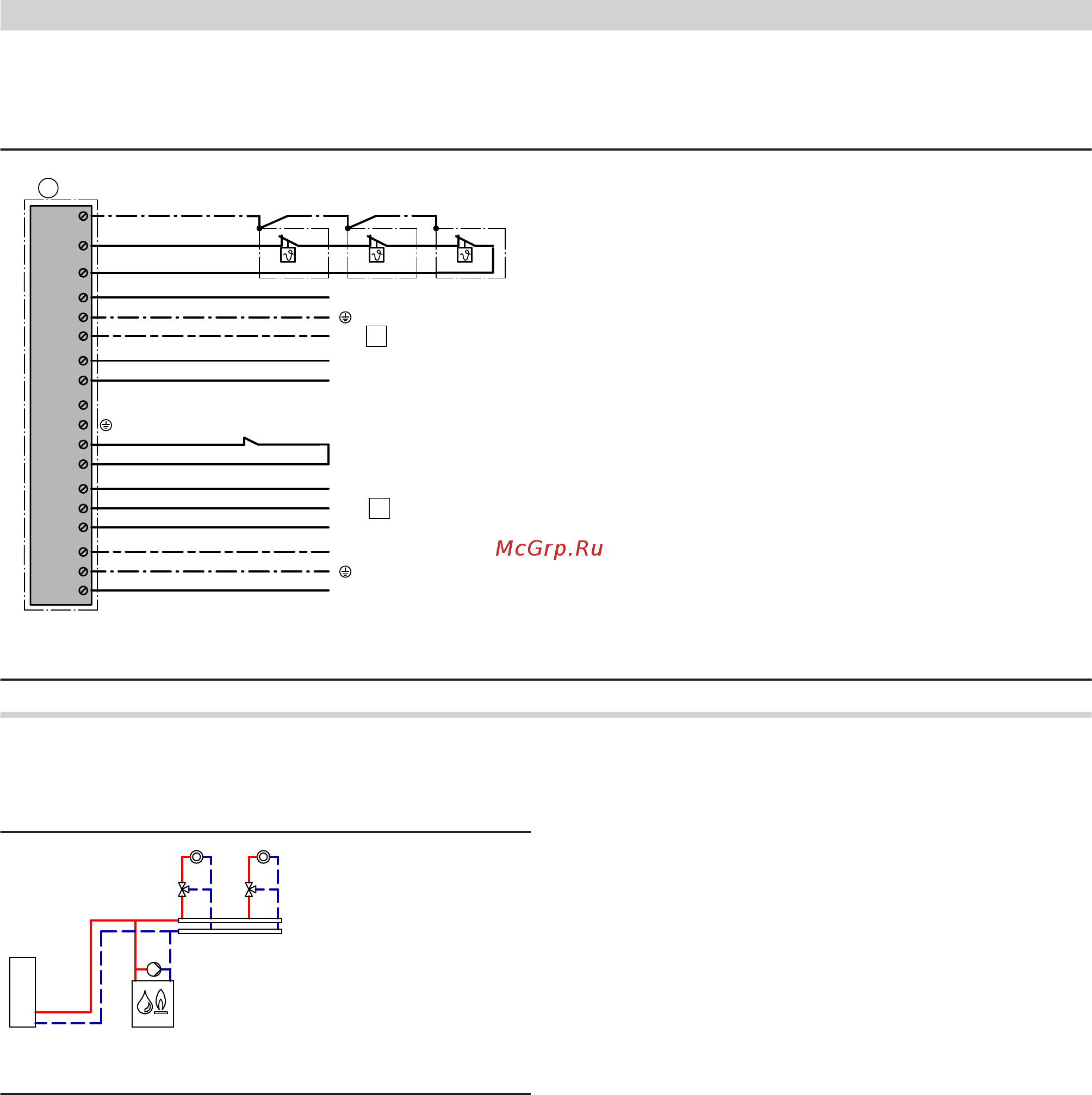

Электрическая монтажная схема
Монтажная плата 230 В
18
16
2
GC3
230 В / 50 Гц
L
N
17
15
13
14
12
11
10
9
8
7
6
4
5
3
1
2
N
L
T1
T2
T8
T7
T6
230 В / 50 Гц
41
qW
90
N
9
qP
qQ
ID: 4605564_1306_01
Пример установки 2, ID: 4605565_1306_01
Однокотловая установка с подмешивающим насосом для
повышения температуры обратной магистрали
ID: 4605565_1306_01
Область применения
Отопительные установки с распределительным коллектором,
установленным вблизи водогрейного котла. Должна существо-
вать возможность дросселирования объемного расхода котло-
вой воды.
Основные компоненты
Однокотловая установка, в комплекте:
■ Vitoplex 100
■ Vitotronic 100, тип GC1B
■ Подмешивающий насос
Описание функционирования
Если температура падает ниже необходимого минимального
значения температуры обратной магистрали, датчик
температуры T2
6
включает подмешивающий насос
5
. Если
несмотря на повышение температуры воды в обратной маги-
страли ее необходимая минимальная температура не дости-
гается, то посредством датчика температуры T1
7
объемный
расход следует дросселировать минимум на 50 %.
Подмешивающий насос 5 должен быть рассчитан приблизи-
тельно на 30 % от общего расхода водогрейного котла.
Если возможность дросселирования объемного расхода котло-
вой воды отсутствует, например, при работе со старыми уста-
новками, в качестве однокотловой установки мы рекомендуем
примеры применения
■ с подмешивающим насосом и 3-ходовым смесительным кла-
паном
или
■ с насосом котлового контура и 3-ходовым смесительным кла-
паном
или
■ с насосом котлового контура, гидравлическим разделителем и
3-ходовым смесительным клапаном-
Приготовление горячей воды
Нагрев осуществляется, если температура в контуре ГВС упадет
ниже значения, установленного на датчике температуры емкост-
ного водонагревателя. Температура котловой воды повышается
до заданной температуры в контуре ГВС +20 K, и включается
насос загрузки водонагревателя
qP
, если температура котловой
воды на 7 K превысит температуру воды в контуре ГВС.
Отопление
Температура подающей магистрали отопительных контуров
регулируется согласно используемому контроллеру в зависимо-
сти от наружной температуры.
Указания по проектированию
(продолжение)
14
VIESMANN
VITOPLEX 100
5695 295 RU
