Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [2/36] Viesmann
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [2/36] Viesmann](/views2/1474185/page2/bg2.png)
■ Нормативный КПД: 86 % (H
s
)/ 92 % (H
i
).
■ Термостатный контроллер Vitotronic 100 для однокотловой
установки.
■ Возможность дооснащения компонентами из ассортимента
контроллеров Vitotronic для работы в многокотловой уста-
новке.
■ Нет ограничения по минимальному расходу теплоносителя.
■ Высокая надежность и эксплуатационная безопасность благо-
даря использованию высококачественных материалов и
современных методов сварки.

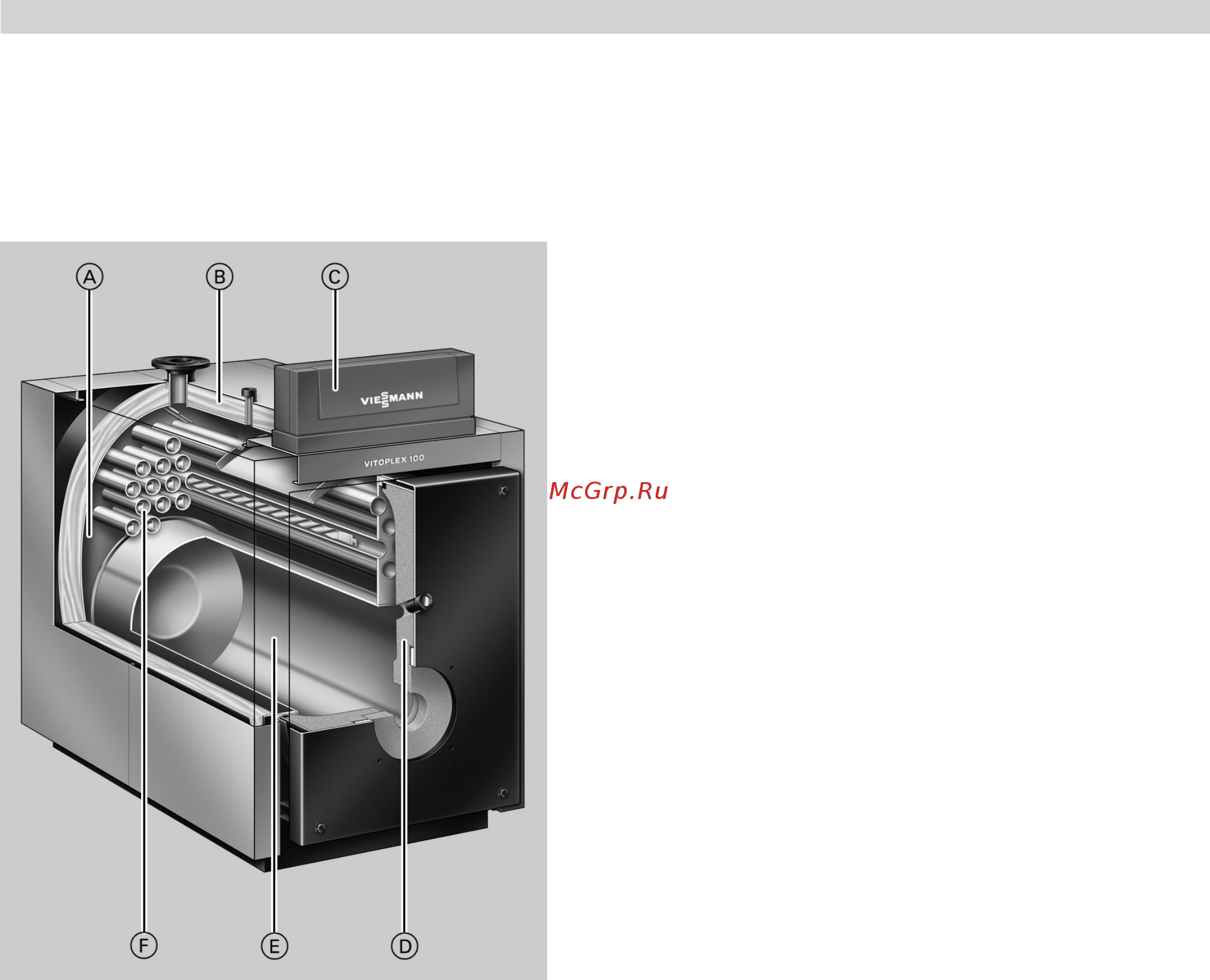

A
Благодаря широким проходам между жаровыми трубами и
большому водонаполнению котлового блока обеспечи-
вается эффективная естественная циркуляция и упро-
щается гидравлическая стыковка котла с системой
B
Высокоэффективная теплоизоляция
C
Контроллер Vitotronic – интеллектуальный, удобный в мон-
таже, эксплуатации и сервисном обслуживании
D
Теплоизоляция
E
Камера сгорания
F
Второй газоход
Основные преимущества
2
VIESMANN
VITOPLEX 100
5695 295 RU
