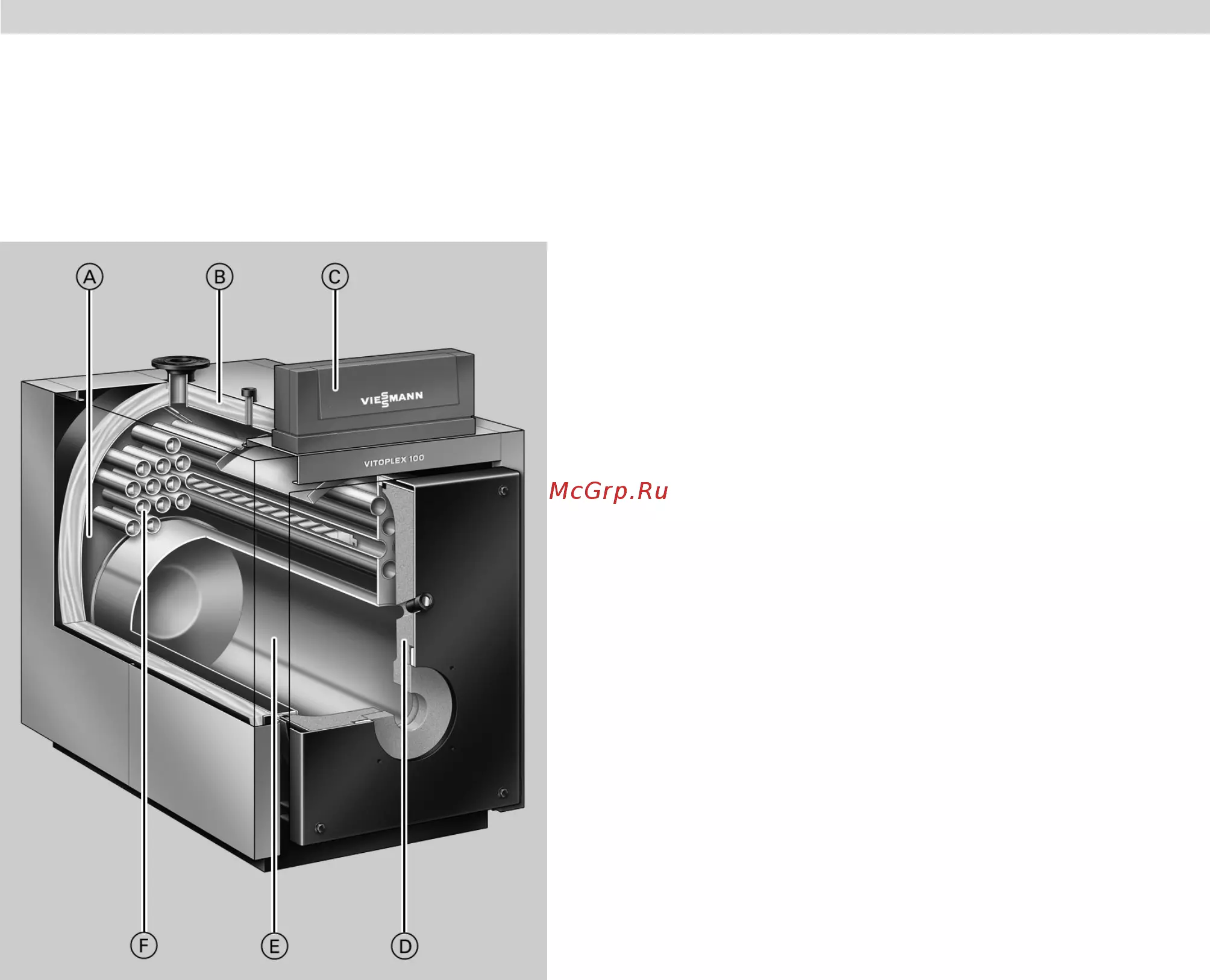

Технические данные
Ном. тепловая мощность кВт 150 200 250 310 410 500 620
Диапазон ном. тепловой нагрузки от кВт 121 166 221 276 342 441 551
до кВт 165 220 275 341 440 550 682
Идентификатор изделия CE-0085BP0365
Допуст. температура подачи
(= температура срабатывания защитного ог-
раничителя температуры)
°C 110
Допуст. рабочее давление бар 5
МПа 0,5
Аэродинамическое сопротивление Па 60 120 130 230 250 230 310
мбар 0,6 1,2 1,3 2,3 2,5 2,3 3,1
Размеры котлового блока
Длина (размер r)
*1
мм 1245 1385 1385 1565 1730 1730 1830
Ширина (размер e) мм 650 650 730 730 800 800 865
Высота (с патрубком) (размер l) мм 1120 1120 1195 1195 1365 1365 1420
Габаритные размеры
Общая длина (размер s) мм 1350 1490 1490 1670 1840 1840 1940
Общая ширина (размер f) мм 800 800 880 880 950 950 1015
Общая высота (размер b) мм 1290 1290 1360 1360 1530 1530 1585
Сервисная высота (контроллер) (размер a) мм 1460 1460 1530 1530 1700 1700 1760
Высота звукопоглощающих подкладок котла
(нагруженных)
мм 37 37 37 37 37 37 37
Фундамент
Длина мм 1000 1100 1100 1300 1400 1400 1500
Ширина мм 800 800 900 900 950 950 1050
Диаметр камеры сгорания мм 460 460 500 500 585 585 640
Длина камеры сгорания мм 865 1005 1005 1185 1305 1305 1405
Масса котлового блока кг 370 415 475 525 730 785 940
Общая масса
водогрейного котла с теплоизоляцией и
контроллером котлового контура
кг 415 460 525 580 790 845 1005
Объем котловой воды л 200 230 280 340 490 460 535
Патрубки водогрейного котла
Подающая и обратная магистраль котла PN 6 DN 65 65 65 65 100 100 100
Патрубок аварийной линии (предохранитель-
ный клапан)
R (наруж. резь-
ба)
1¼ 1¼ 1¼ 1¼ 1½ 1½ 1½
Опорожнение R (наруж. резь-
ба)
1¼ 1¼ 1¼ 1¼ 1¼ 1¼ 1¼
Параметры уходящих газов
*2
Температура (при температуре котловой во-
ды 75 °C)
– ном. тепловая мощность °C 215 215 215 215 215 215 215
– частичная нагрузка °C 140 140 140 140 140 140 140
Массовый расход (при использовании жид-
кого топлива EL и природного газа)
– при ном. тепловой мощности кг/ч 230 307 384 476 614 767 951
– частичная нагрузка кг/ч 138 184 171 286 369 460 571
Необходимый напор Па/мбар 0 0 0 0 0 0 0
Подключение системы удаления продук-
тов сгорания
Ø мм 180 180 200 200 250 250 250
Нормативный КПД
при темп. отопит. системы 75/60 °C
% 86 (H
s
)/ 92 (H
i
)
Потери на поддержание готовности q
B,70
% 0,45 0,40 0,35 0,30 0,25
Указание
Технические данные системотехнических компонентов
Viessmann см. в отдельных технических паспортах.
*1
Дверца котла демонтирована.
*2
Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание 13 %
CO
2
при использовании котельного топлива EL и 10 % CO
2
при использовании природного газа. Общие результаты измерения
температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для мощности в размере 60 % от номинальной тепло-
вой мощности. При другой величине частичной нагрузки (в зависимости от режима работы) массовый расход уходящих газов
необходимо рассчитать соответствующим образом.
Технические данные Vitoplex 100
VITOPLEX 100
VIESMANN
3
5695 295 RU
