Давление на входе мембранного расширительного бака необхо-
димо проверять, по крайней мере, при проведении ежегодного
техобслуживания.
Следует избегать использования газопроницаемых элементов
конструкции, например, диффузионно-проницаемых пластмассо-
вых труб в системах внутрипольного отопления. Если они все же
используются, то следует предусмотреть разделение систем на
отдельные контуры. Благодаря теплообменнику из коррозионно-
стойкого материала это должно обеспечить отделение воды, про-
текающей по полимерным трубам, от других отопительных кон-
туров, например, от теплогенератора.
Дополнительные меры по защите от коррозии не требуются в
случае закрытой (с точки зрения коррозии) системы водяного
отопления, для которой были учтены вышеупомянутые пункты.
Если все же возникает опасность проникновения кислорода, то
следует принять дополнительные меры по защите от коррозии,
например, добавить кислородную связку сульфит натрия (с
избытком 5 - 10 мг/л). Значение pH воды отопительной установки
должно составлять 9,0 - 10,5.
При наличии алюминиевых элементов конструкции действуют
другие условия.
Если для защиты от коррозии используются химикаты, то мы
рекомендуем запросить у изготовителя химикатов подтвержде-
ние безвредности добавок для материалов котла и материалов
других конструктивных элементов отопительной установки.
Рекомендуем также обращаться по вопросам водоподготовки в
службу промышленного сервиса Viessmann или к соответствую-
щим специализированным фирмам.
Дополнительные подробные сведения приведены в инструкции
VDI 2035-2 и EN 14868.
Указания по проектированию
Монтаж соответствующей горелки
Горелка должна соответствовать номинальной тепловой мощно-
сти и аэродинамическому сопротивлению водогрейного котла
(см. технические данные изготовителя горелки).
Материал головки горелки должен выдерживать рабочие темпе-
ратуры не менее 500 °C.
Вентиляторная жидкотопливная горелка
Горелка должна пройти испытания и иметь маркировку согласно
EN 267.
Вентиляторная газовая горелка
Горелка должна пройти испытания соотв. EN 676 и иметь марки-
ровку СЕ согласно директиве по газовым приборам 2009/142/
ЕС.
Настройка горелки
Отрегулировать расход газа и жидкого топлива горелки в соот-
ветствии с указанной номинальной тепловой мощностью водо-
грейного котла.
Допустимая температура подачи
Водогрейный котел для допустимой температуры подачи (= тем-
пература срабатывания защитного ограничителя температуры)
■ до 110 °C
Маркировка CE:
CE-0085 согласно Директиве по газовым приборам
Системы стабилизации давления, управляемые насосами
В отопительных установках с автоматическими системами стаби-
лизации давления, особенно которые управляются насосами, с
интегрированной системой деаэрации, для каждого водогрейного
котла следует предусмотреть мембранный расширительный бак
с целью обеспечения индивидуальной защиты.
Мощность котла,
кВт
Мембранный расширительный бак
Объем, л
до 1000 140
до 2000 300
Тем самым снижается частота и величина колебаний давления.
Это позволяет значительно повысить эксплуатационную надеж-
ность и срок службы элементов установки.
Отказ от использования мембранного расширительного бака
может привести к повреждению водогрейного котла или других
элементов отопительной установки.
Кроме того, разрешается использовать только закрытые (с точки
зрения коррозионной безопасности) управляемые насосами
системы стабилизации давления, защищенные от попадания
кислорода в теплоноситель. В противном случае возможно повре-
ждение установки вследствие кислородной коррозии.
Управляемые насосами системы стабилизации давления с атмо-
сферной деаэрацией за счет циклического сброса давления обес-
печивают дополнительное централизованное удаление воздуха
из отопительной установки, но не позволяют удалить кислород
для защиты от коррозии согласно требований VDI 2035, лист 2.

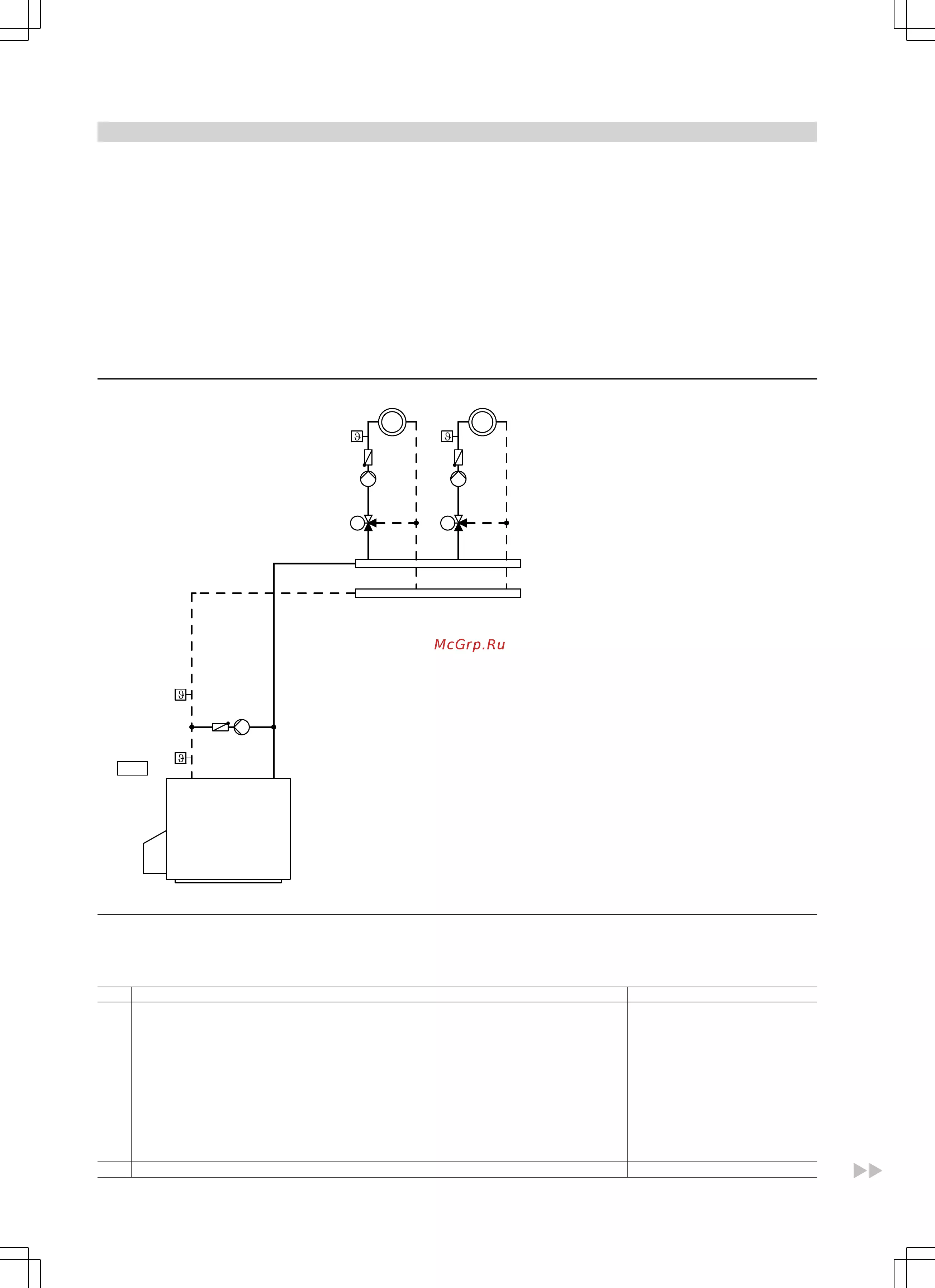

Пример установки 1: однокотловая установка с подмешивающим насосом для повышения темпе-
ратуры обратной магистрали
Область применения
Отопительные установки, в которых можно воздействовать на
подключенные отопительные контуры с помощью терморегуля-
тора T1
4
.
Главные элементы
Однокотловая установка с:
■ Vitoplex 100
■ Vitotronic 100 (тип GC3)
■ подмешивающим насосом.
Описание функционирования
Работа с постоянной температурой котловой воды.
Нормативные показатели качества воды
(продолжение)
