![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [19/22] Указания по проектировани](/views2/1474186/page19/bg13.png)

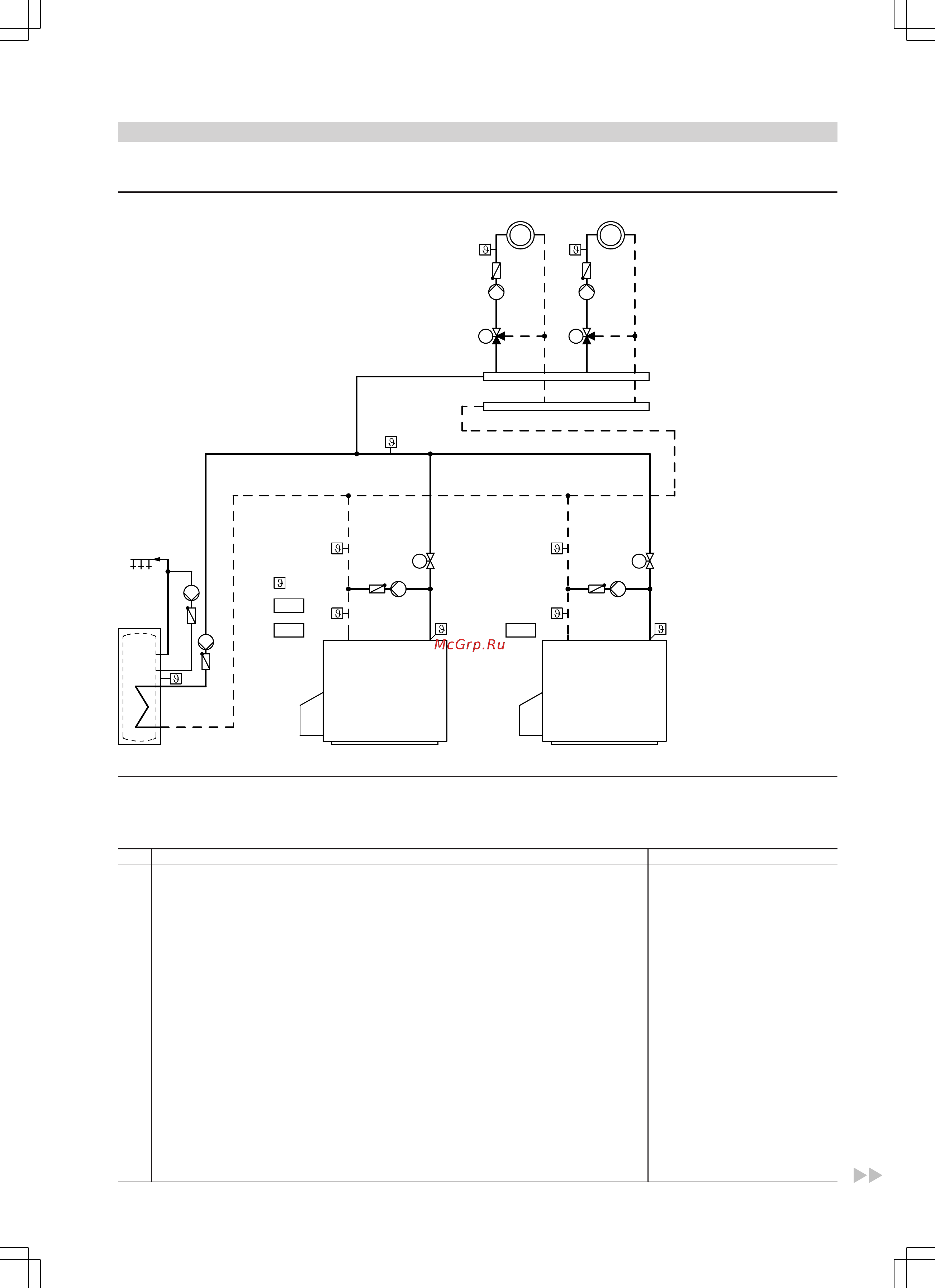

Гидравлическая монтажная схема
qQ
qW
qU
5
qT
M
4
3
2
qO
qI
wP
wQ
1
qP
8
M
MM
wI
wW wZ
wO
wUwE
wR
wT
9 qZ
6 qE
7 qR
Необходимое оборудование
(для стандартных установок - оснащение дополнительной систе-
мотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1
Водогрейный котел I согласно прайс-листу Viessmann
2
Vitotronic 100 комплект поставки водогрейного
котла, поз. 1
3
Vitotronic 300-K согласно прайс-листу Viessmann
4
Датчик наружной температуры (ATS) комплект поставки контроллера,
поз. 3
5
Датчик температуры подачи, общая подающая магистраль отопительного контура
– накладной датчик температуры
или
комплект поставки контроллера,
поз. 3
– погружной датчик температуры (с погружной гильзой) 7450 641
6
Датчик температуры T2 согласно прайс-листу Viessmann
– накладной датчик температуры
или
7183 288
– погружной датчик температуры (с погружной гильзой) 7450 641
7
Датчик температуры T1 согласно прайс-листу Viessmann
– накладной датчик температуры
или
7183 288
– погружной датчик температуры (с погружной гильзой) 7450 641
8
Дроссельная заслонка с электроприводом (время действия должно составлять 120 с) согласно прайс-листу Vitoset
9
Подмешивающий насос BP предоставляется заказчиком
qP
Датчик температуры котловой воды (KTS) комплект поставки Vitotronic, поз.
2
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
19
5458 704 GUS
