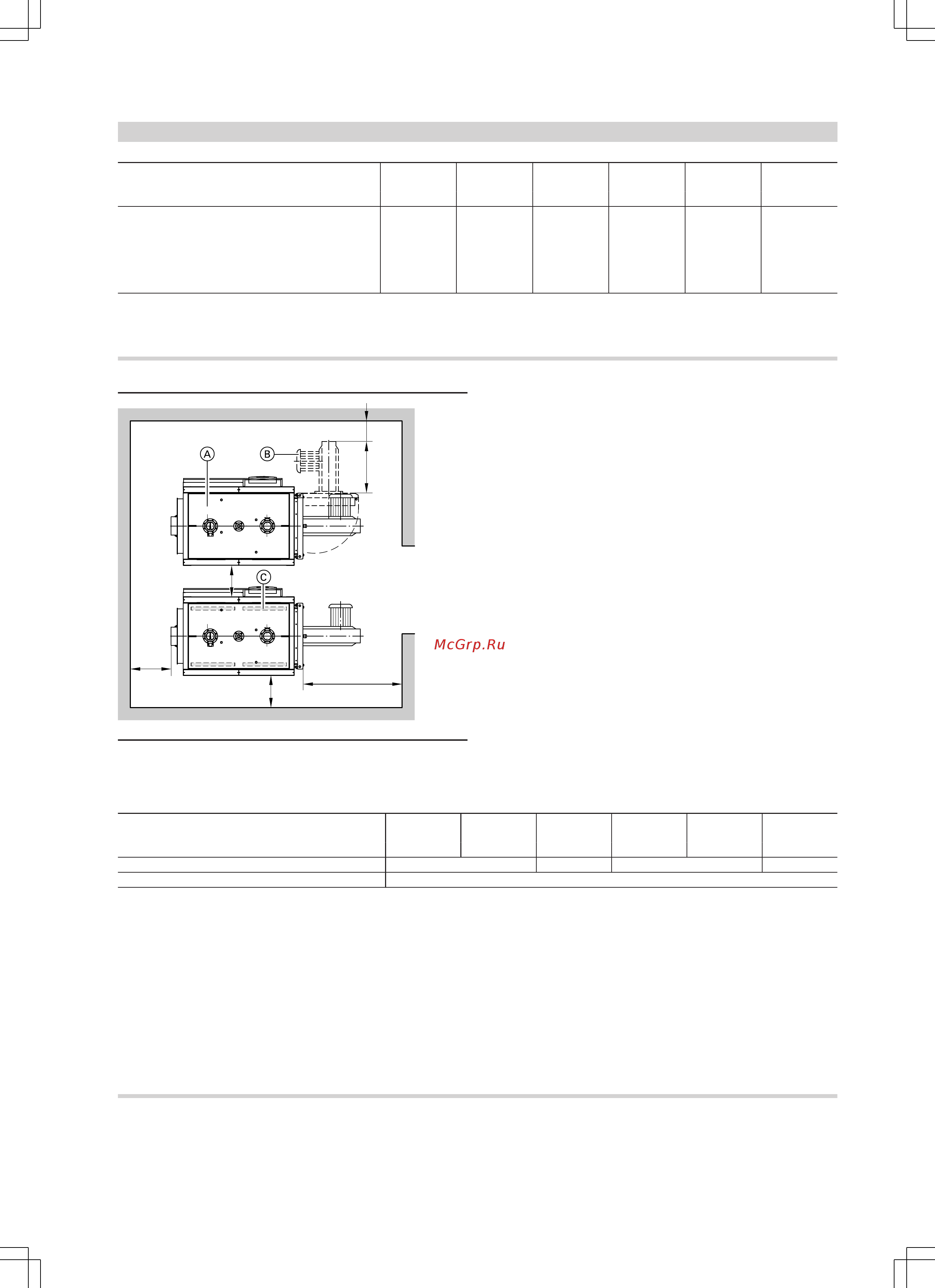

Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [5/22] Установка водогрейного котла
Диапазон номинальной тепло-
вой мощности
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
l (высота с проушинами для транс-
портировки)
мм 1690 1690 1920 1920 2020 2020
m мм 1290 1290 1480 1480 1600 1600
n (длина направляющих) мм 1545 1645 1875 2075 2200 2360
o (установочный размер) мм 1970 2070 2320 2520 2665 2825
p мм 2115 2215 2465 2665 2850 3010
Размер с: Учесть монтажную высоту горелки.
Размер o: При снятой двери котла.
Установка водогрейного котла
(300)
200 (100)
500 (50)
400
a
b
500 (50)
A
Водогрейный котел
B
Горелка
C
Звукопоглощающие опоры котла
Для обеспечения простого монтажа и техобслуживания должны
быть соблюдены указанные размеры; при ограниченном про-
странстве для монтажа достаточно выдержать минимальные рас-
стояния (указанные в скобках). В состоянии при поставке дверь
котла смонтирована с поворотом влево. Шарнирные болты можно
переставить так, чтобы дверь котла при открытии поворачива-
лась вправо.
Диапазон номинальной тепловой
мощности
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
a мм 1700 2000 2150 2450
b мм Конструктивная длина горелки
Раз-
мер a:
Это расстояние необходимо обеспечить перед фрон-
тальной частью котла для демонтажа турбулизаторов и
чистки газоходов.
Установка
■ Не допускается загрязнение воздуха галогенсодержащими
углеводородами
(например, входящими в состав аэрозолей, красок, раствори-
телей и моющих средств).
■ Избегать сильной степени запыления.
■ Не допускать высокой влажности воздуха.
■ Обеспечить защиту от замерзания и надлежащую вентиляцию.
При несоблюдении этих требований возможны сбои и поврежде-
ния установки.
В помещениях, в которых возможно загрязнение воздуха галоге-
носодержащими углеводородами, водогрейный котел можно
устанавливать только при условии, что предприняты достаточ-
ные меры для поступления незагрязненного воздуха для сжига-
ния топлива.
Монтаж горелки
Окружность центров отверстий для крепления горелки, отверстия
для крепления горелки и отверстие для ввода трубы горелки соот-
ветствуют стандарту EN 303-1 (для 621-780 кВт).

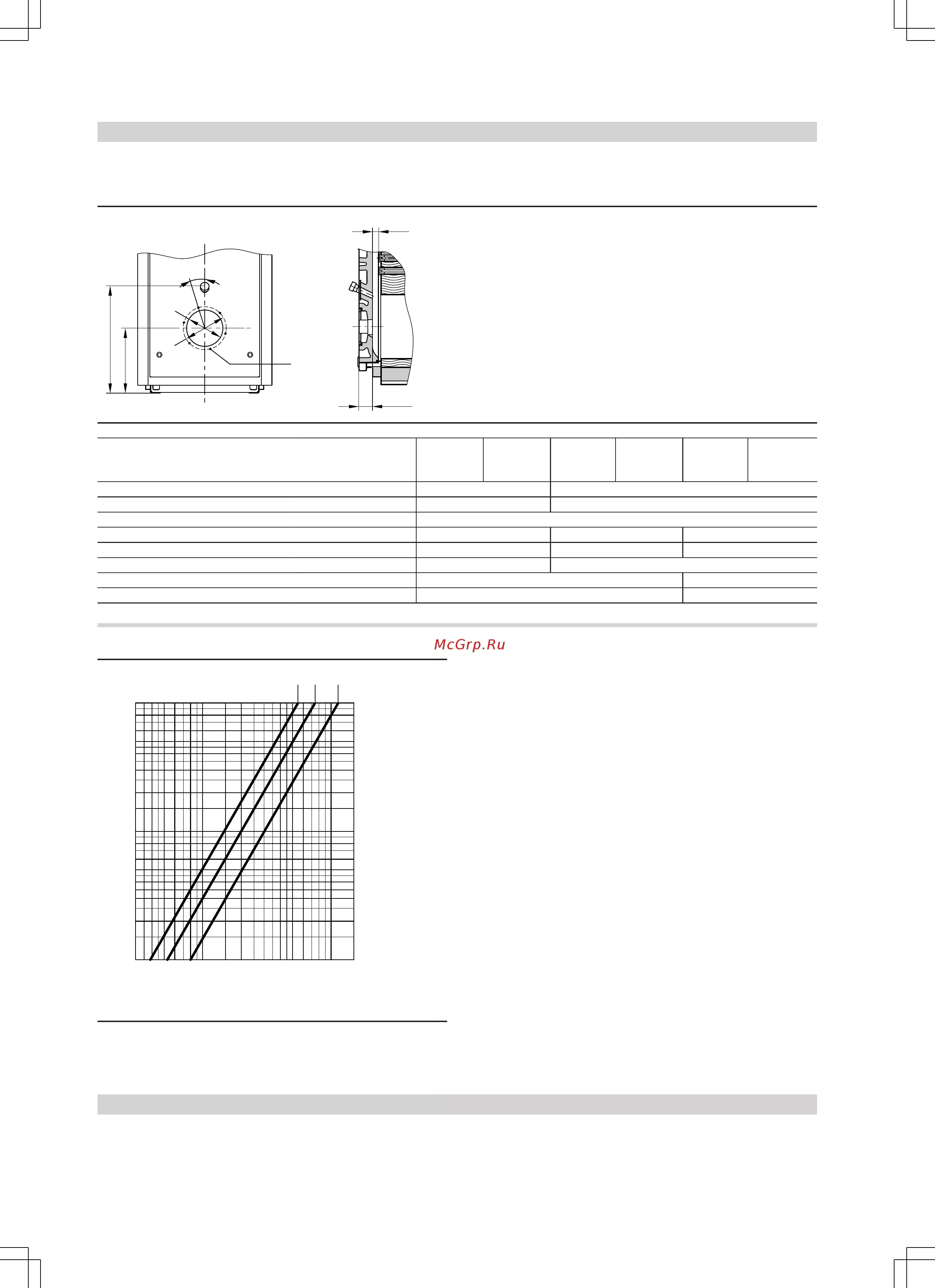

Пламенная голова горелки должна выступать из теплоизоляции
двери котла. Необходимо соблюдать требуемую минимальную
длину пламенной головы горелки (размеры g+h, см. стр. 6).
Технические данные водогрейного котла
(продолжение)
VITOPLEX 100
VIESMANN
5
5458 704 GUS
