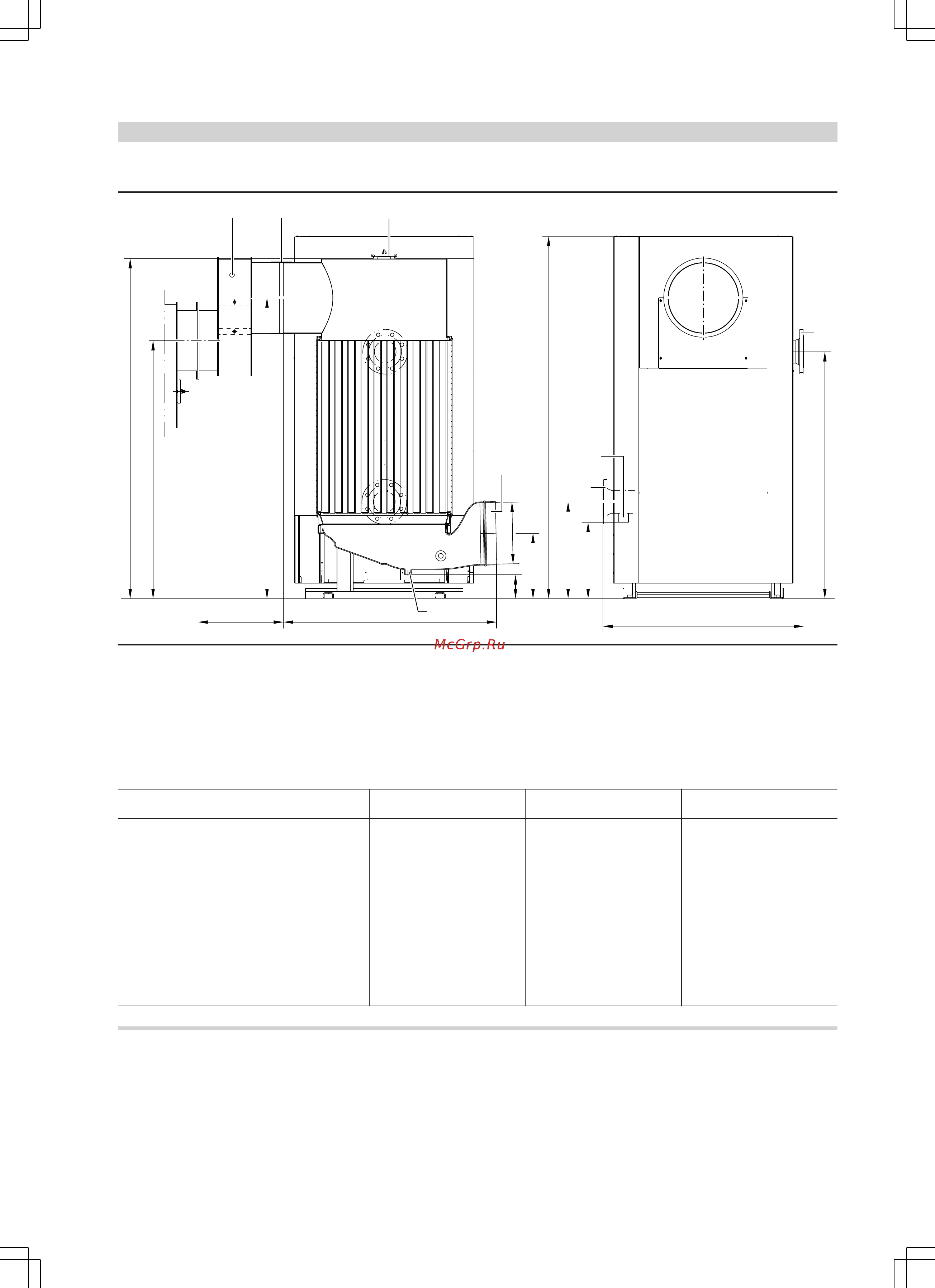

Размеры
B A
R
AGA
Е
HR
HV
KOA
m
fе
b
a
c
g
d
h
k
l
n
i
A
Соединительная манжета
B
Переходник уходящих газов (только для Z007 212 и Z007
215 для водогрейных котлов Vitoplex)
AGA Сборник уходящих газов
Е Патрубок опорожнения
HR Патрубок обратной магистрали отопительного контура
(вход)
HV Патрубок подающей магистрали отопительного контура
(выход)
KOA Конденсатоотводчик
R Отверстие для чистки
Таблица размеров
№ заказа Z007 212 Z007 213 Z007 214
Z007 215 Z007 216 Z007 217
a мм 1694 1674 1825
b мм 1290 1480 1600
c мм 1500 1480 1600
d мм 136 116 116
е мм 420 15 15
f мм 1046 1046 1200
g (внутр.) 7 мм 301 301 352
h мм 341 321 356
i мм 1793 1783 1934
k мм 496 476 580
l мм 395 375 469
m мм 989 989 1112
n мм 1235 1215 1297
Состояние при поставке
Основа теплообменника с коллектором уходящих газов и смон-
тированной опорой.
Контрфланцы и винты привинчены к патрубкам.
1 коробка с теплоизоляцией для теплообменника уходящих
газов/воды
1 коробка с манжетой
1 обрешетка с переходником уходящих газов
1 коробка с теплоизоляцией для переходника уходящих газов
Технические данные теплообменника уходящих газов/воды Vitotrans 300 (продолжение)
