Комплект повышения температуры обратной магистрали
Если температура падает ниже необходимого минимального зна-
чения температуры обратной магистрали, датчик температуры T2
3
включает подмешивающий насос BP
5
. Если, несмотря на
работу комплекта повышения температуры обратной магистрали,
необходимая минимальная температура обратной магистрали не
достигается, то с помощью датчика температуры T1
4
следует
дросселировать объемный расход минимум на 50%.
Подмешивающий насос BP
5
должен быть рассчитан прибли-
зительно на 30% от общего расхода водогрейного котла.
Приготовление горячей воды
Подогрев осуществляется, если температура в контуре ГВС упа-
дет ниже значения, установленного на датчике температуры
емкостного водонагревателя
8
. Температура котловой воды
повышается до заданной температуры емкостного водонагрева-
теля + 20 K, и насос загрузки емкостного водонагревателя
9
включается, когда температура котловой воды на 7 K превышает
температуру воды в емкостном водонагревателе.
Режим отопления
Температура подачи отопительных контуров
qQ
и
qW
может зада-
ваться в соответствии с используемым контроллером в зависи-
мости от наружной температуры.

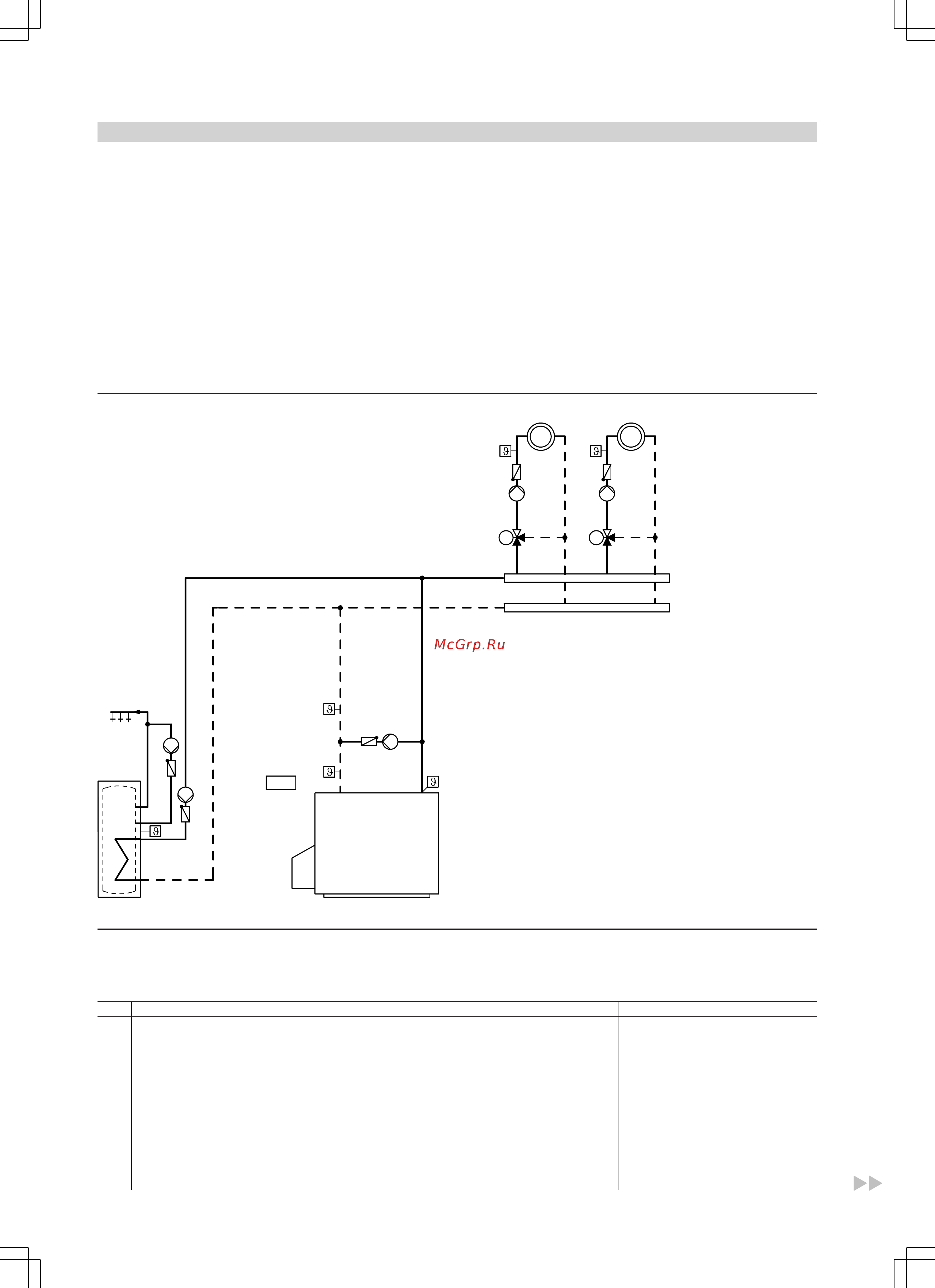

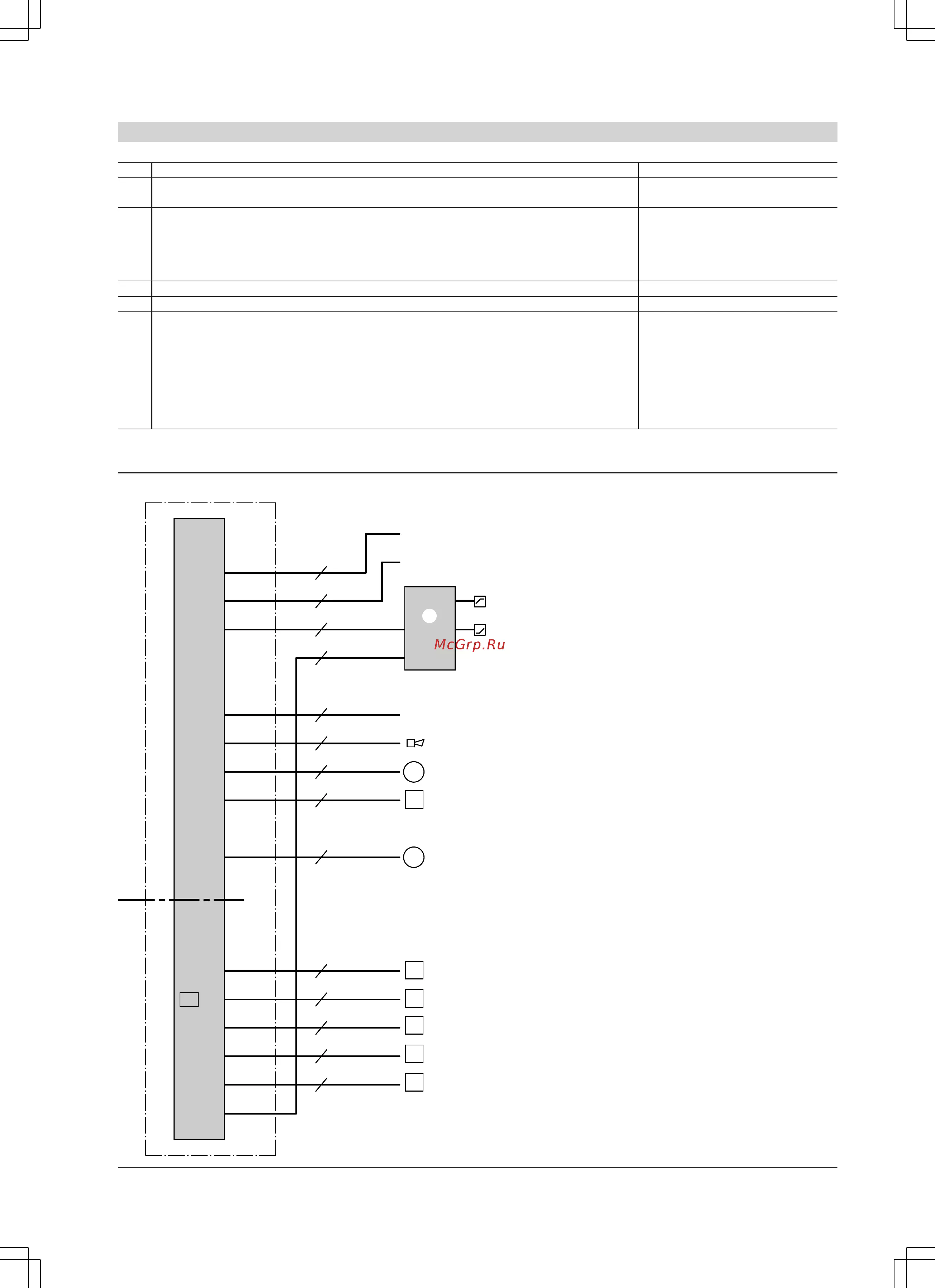

Гидравлическая монтажная схема
MM
qQ qW
1
6
3
2
5
8
7
9
qP
4
Необходимое оборудование
(для стандартных установок - оснащение дополнительной систе-
мотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1
Водогрейный котел согласно прайс-листу Viessmann
2
Vitotronic комплект поставки водогрейного
котла, поз. 1
3
Датчик температуры T2
– - накладной датчик температуры (при наличии комплекта повышения температуры
обратной магистрали входит в комплект поставки)
или
7183 288
– - погружной датчик температуры (с погружной гильзой) 7450 641
4
Датчик температуры T1
– - накладной датчик температуры
или
7183 288
– - погружной датчик температуры (с погружной гильзой) 7450 641
Указания по проектированию
(продолжение)
16
VIESMANN
VITOPLEX 100
5458 704 GUS
