Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [3/22] Технические данные
Технические данные
Диапазон номинальной тепловой мощно-
сти
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
Диапазон номинальной тепловой
нагрузки
от кВт 682 858 1045 1232 1485 1869
до кВт 857 1044 1231 1484 1868 2198
Маркировка CE CE-0085BP0365
Допустимая температура подачи
(= температура срабатывания защитного
ограничителя температуры)
°C 110
Допустимая рабочая температура °C 95
Допустимое рабочее давление бар 6
Аэродинамическое сопротивление Па 350 500 300 400 450 600
мбар 3,5 5,0 3,0 4,0 4,5 6,0

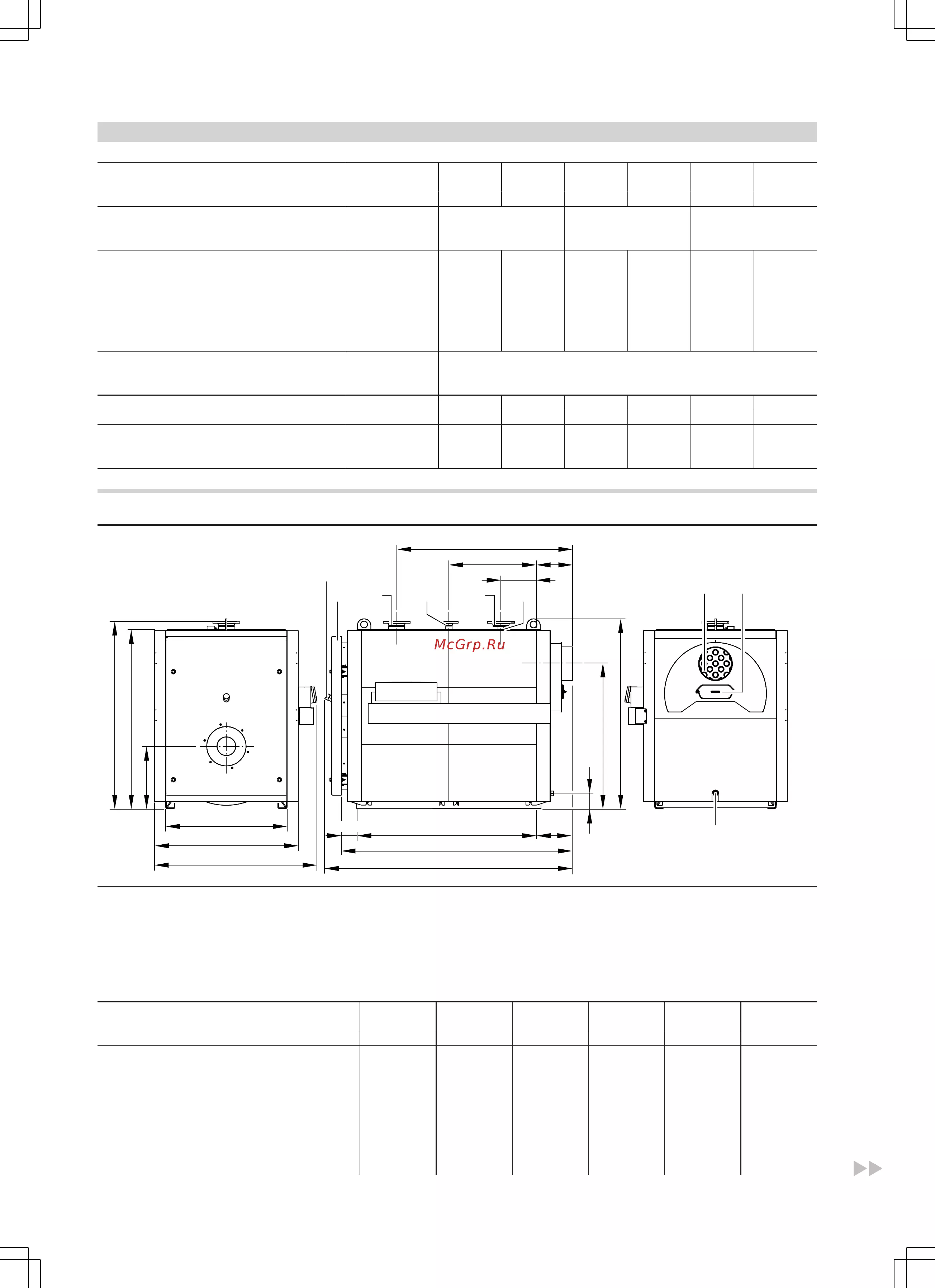

Размеры котлового блока
Длина (размер o)
*1
мм 1970 2070 2320 2520 2665 2825
Ширина (размер d) мм 1085 1085 1180 1180 1280 1280
Высота (размер l) мм 1690 1690 1920 1920 2020 2020
Габаритные размеры
Общая длина (размер p) мм 2115 2215 2465 2665 2850 3010
Общая ширина (размер e) мм 1280 1280 1375 1375 1480 1480
Общая ширина (размер f) мм 1460 1460 1550 1550 1655 1655
с контроллером котлового контура
Общая высота (размер l) мм 1690 1690 1920 1920 2020 2020
Высота звукопоглощающих опор котла
(нагруженных)
мм 37 37 37 37 37 37
Фундамент
Длина мм 1600 1700 1900 2100 2250 2400
Ширина мм 1250 1250 1350 1350 1450 1450
Диаметр камеры сгорания мм 780 780 840 840 950 950
Длина камеры сгорания мм 1470 1570 1800 2000 2110 2270
Масса котлового блока кг 1390 1470 2140 2390 2780 3020
Полная масса кг 1490 1575 2260 2525 2920 3170
водогрейного котла с теплоизоляцией и
контроллером котлового контура
Объем котловой воды л 866 998 1296 1324 1665 1767
Соединительные патрубки водогрейного
котла
Пoдающая и обратная магистраль PN 6 DN 100 100 125 125 150 150
Патрубок аварийной линии (предохранитель-
ный клапан)
PN 16 DN 50 50 65 65 65 65
Патрубок опорожнения R (наруж.
резьба)
1¼ 1¼ 1¼ 1¼ 1¼ 1¼
Параметры уходящих газов
*2
Температура (при температуре котловой
воды 75 °C)
- при номинальной тепловой мощности °C 215 215 215 215 215 215
- при частичной нагрузке °C 140 140 140 140 140 140
Массовый расход (при использовании жид-
кого топлива EL и природного газа)
- при номинальной тепловой мощности кг/ч 1200 1460 1720 2070 2610 3070
- при частичной нагрузке кг/ч 720 876 1032 1242 1566 1842
Требуемый напор Па/мбар 0 0 0 0 0 0
Подключение системы удаления продук-
тов сгорания
Ø мм 300 300 350 350 400 400
Объем газа
Камера сгорания и газоходы
м
3
0,97 1,03 1,50 1,65 2,20 2,35
Нормативный КПД
(при работе на жидком топливе)
при темп. отопит. системы 75/60 °C
% 88 (H
s
) / 94 (H
i
)
Потери на поддержание готовности q
B,70
% 0,15 0,13 0,13 0,12 0,12 0,11
*1
При снятой двери котла.
*2
Расчетные значения для проектирования системы удаления продуктов сгорания по EN 13384 в расчете на содержание 13 %
CO
2
при использовании жидкого топлива EL и 10 % CO
2
при использовании природного газа. Общие результаты измерения
температуры уходящих газов при температуре воздуха для сжигания топлива 20 °C.
В качестве параметров для частичной нагрузки приведены параметры для нагрузки в размере 60 % от номинальной тепловой
нагрузки. При другой величине частичной нагрузки (в зависимости от режима работы) массовый расход уходящих газов необ-
ходимо рассчитать соответствующим образом.
Технические данные водогрейного котла
VITOPLEX 100
VIESMANN
3
5458 704 GUS
