Терморегулятор Vitotronic 100 (Typ GC1) в состоянии при поставке
настроен на температуру 75 °C. 2-я ступень горелки включается
и выключается при температуре на 5K ниже 1-й ступени.
Комплект повышения температуры обратной магистрали
Если температура падает ниже необходимого минимального зна-
чения температуры обратной магистрали, терморегулятор T2
3
включает подмешивающий насос BP
5
. Если, несмотря на
работу комплекта повышения температуры обратной магистрали,
необходимая минимальная температура обратной магистрали не
достигается, то с помощью терморегулятора T1
4
объемный
расход следует дросселировать минимум на 50%.
Подмешивающий насос BP 5 должен быть рассчитан прибли-
зительно на 30% от общего расхода водогрейного котла.

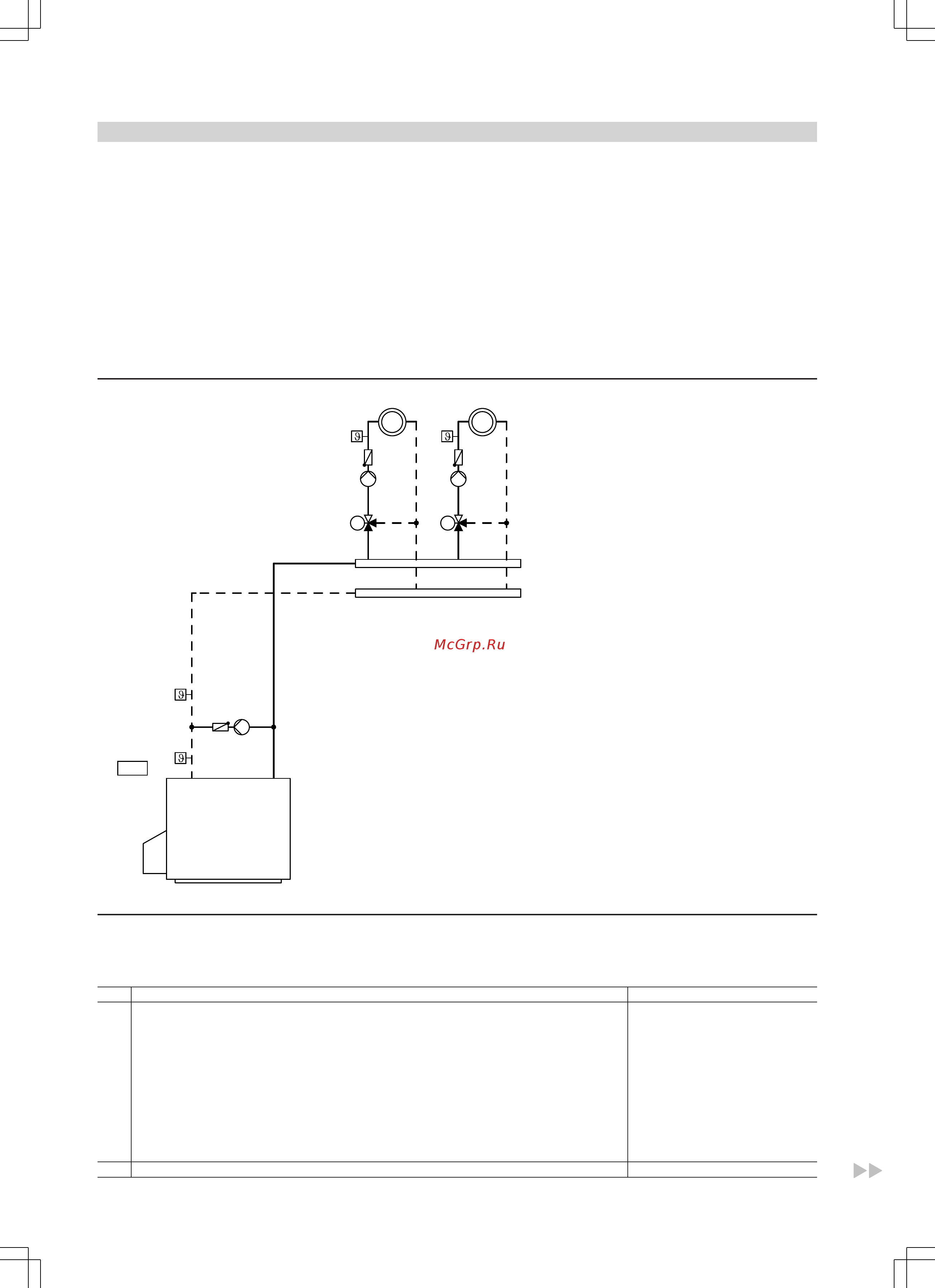

Гидравлическая монтажная схема
MM
6 7
1
2
5
3
4
Необходимое оборудование
(для стандартных установок - оснащение дополнительной систе-
мотехникой см. в папке с техническими паспортами)
Поз. Обозначение № заказа
1
Водогрейный котел согласно прайс-листу Viessmann
2
Vitotronic 100 (тип GC3) согласно прайс-листу Viessmann
3
Терморегулятор T2
– - погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– - погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
4
Терморегулятор T1
– - погружной терморегулятор (с погружной гильзой длиной 200 мм)
или
Z001 887
– - погружной терморегулятор (с погружной гильзой длиной 150 мм) Z001 888
5
Подмешивающий насос BP предоставляется заказчиком
6
Отопительный контур I предоставляется заказчиком
Указания по проектированию
(продолжение)
14
VIESMANN
VITOPLEX 100
5458 704 GUS
