Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [4/22] Продолжение
Превью страниц
Страница 4 /
22
![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [4/22] Продолжение](/views2/1474186/page4/bg4.png)
Диапазон номинальной тепловой мощно-
сти
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
Подходящий Vitotrans 300
- работа на газообразном топливе № заказа Z007 212 Z007 213 Z007 214
- работа на жидком топливе № заказа Z007 215 Z007 216 Z007 217
Диапазон номинальной тепловой мощно-
сти
водогрейного котла с Vitotrans 300
- работа на газообразном топливе от кВт 683 859 1046 1233 1486 1871
до кВт 858 1045 1232 1485 1870 2200
- работа на жидком топливе от кВт 663 835 1017 1199 1445 1820
до кВт 834 1016 1198 1444 1819 2140
Маркировка CE CE-0085BS0289
Vitotrans 300 в сочетании с водогрейным кот-
лом в виде конденсационного модуля
Аэродинамическое сопротивление Па 435 630 485 685 660 890
водогрейного котла с Vitotrans 300 мбар 4,35 6,30 4,85 6,85 6,60 8,90
Общая длина мм 3584 3684 3526 3726 4065 4225
водогрейного котла с Vitotrans 300
без горелки

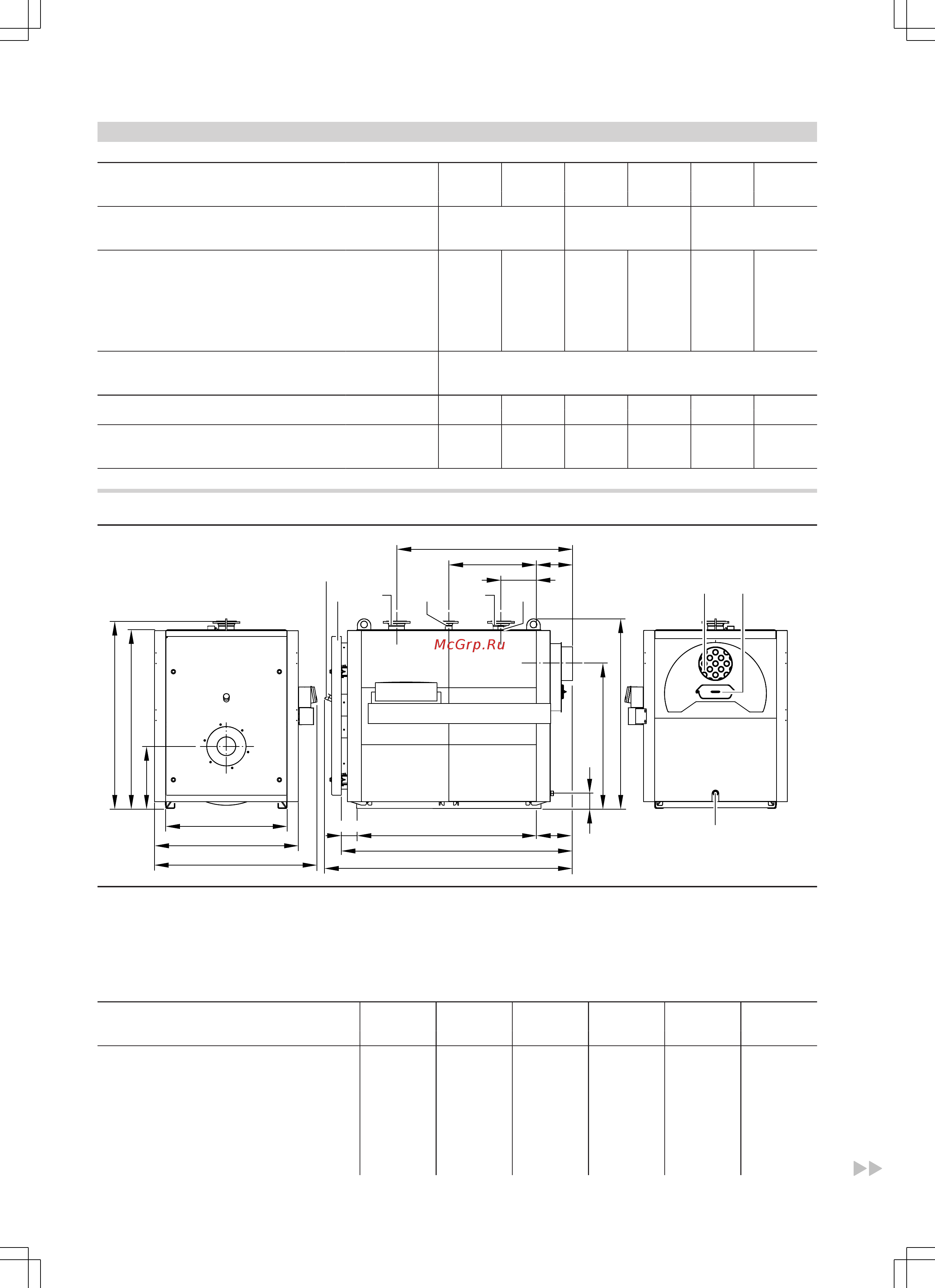

Размеры
k
k
145
b
a
e
d
SCH
o
Е
c
KTÜ
360
h
g
KR KVSA KTS
n
135
p
m
R
l
AGA
f
AGA Сборник уходящих газов
Е Патрубок опорожнения
KR Обратная магистраль котлового контура
KTS Датчик температуры котла
KTÜ Дверь котла
KV Подающая магистраль котлового контура
R Отверстие для чистки
SA Патрубок аварийной линии (предохранительный клапан)
SCH Смотровое отверстие
Таблица размеров
Диапазон номинальной тепло-
вой мощности
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
а (высота с патрубком) мм 1670 1670 1900 1900 2000 2000
b мм 1590 1590 1815 1815 1915 1915
c мм 555 555 580 580 625 625
d мм 1085 1085 1180 1180 1280 1280
е мм 1280 1280 1375 1375 1480 1480
f мм 1460 1460 1550 1550 1655 1655
g мм 1470 1570 1820 2020 2160 2320
h мм 775 825 940 1040 1100 1180
k мм 280 280 300 300 320 320
Технические данные водогрейного котла
(продолжение)
4
VIESMANN
VITOPLEX 100
5458 704 GUS
