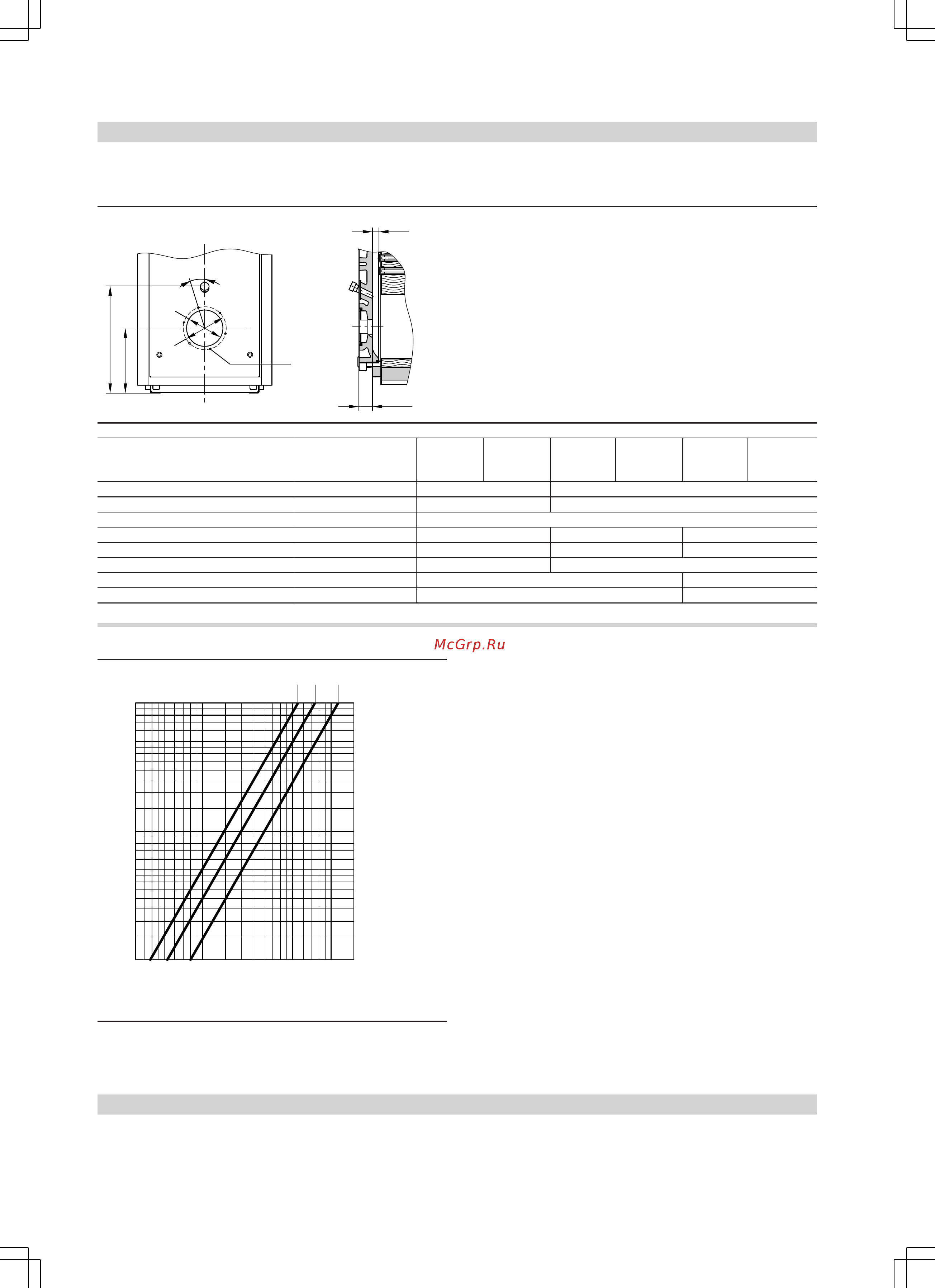

![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [6/22] Гидродинамическое сопротивление в отопительном контуре](/views2/1474186/page6/bg6.png)
Если используется горелка с более короткой пламенной головой,
необходимо проверить безотказность ее работы.
h
g
f
c
b
a
d
e
Диапазон номинальной тепловой
мощности
от кВт 621 781 951 1121 1351 1701
до кВт 780 950 1120 1350 1700 2000
a Ø мм 350 400
b Ø мм 400 490
c Количество/резьба 6 x M 12
d мм 555 580 625
е мм 950 1045 1185
f ° 15 30
g мм 100 140
h мм 120 120
Гидродинамическое сопротивление в отопительном контуре
A
B C
3
1
Гидродинамическое сопротивление, мбар
2
3
4
5
6
8
10
20
30
40
50
60
80
100
4 5 6 8 10 20
40
150
60 100
Расход, м³/ч
A
Номинальная тепловая мощность 621 - 950 кВт
B
Номинальная тепловая мощность 951 - 1350 кВт
C
Номинальная тепловая мощность 1351 - 2000 кВт
Водогрейный котел Vitoplex 100 предназначен только для систем
водяного отопления с принудительной циркуляцией.
Состояние при поставке водогрейного котла
Котловой блок со смонтированной дверью котла и привинченной
крышкой отверстия для чистки.
