Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт — эффективные решения для многокотловых отопительных установок [18/22]
Превью страниц
Страница 18 /
22

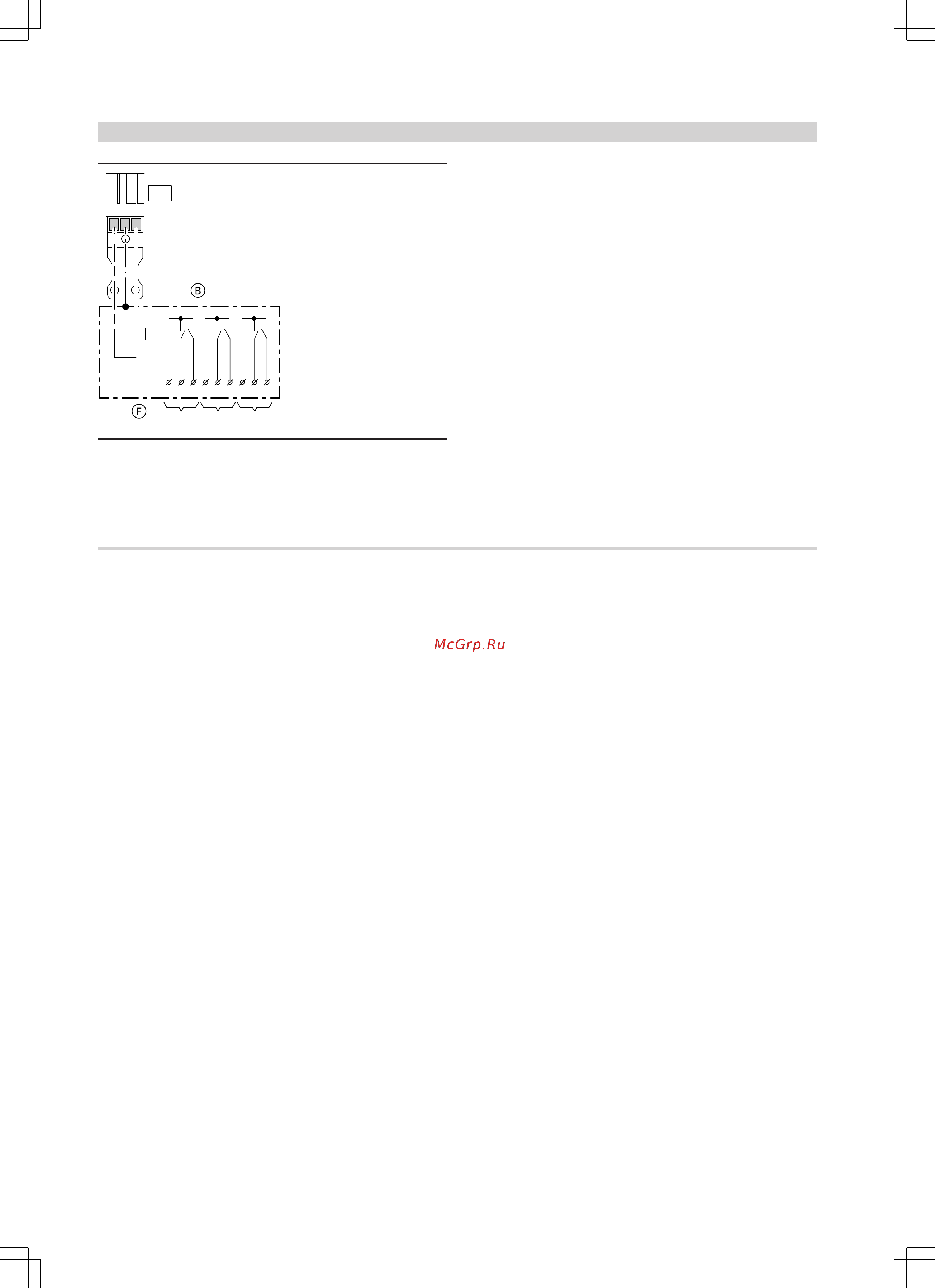

![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [18/22] Указания по проектировани](/views2/1474186/page18/bg12.png)
20
A1
20
N L
1
2
...
n
K
закр.закр.закр.
sÖ A1
Закрытие смесителей
B Вспомогательный контактор (qO), № заказа 7814 681
F
Подключенные контроллеры отопительного контура, при
замкнутом коммутационном контакте: сигнал "Смеситель
закр".

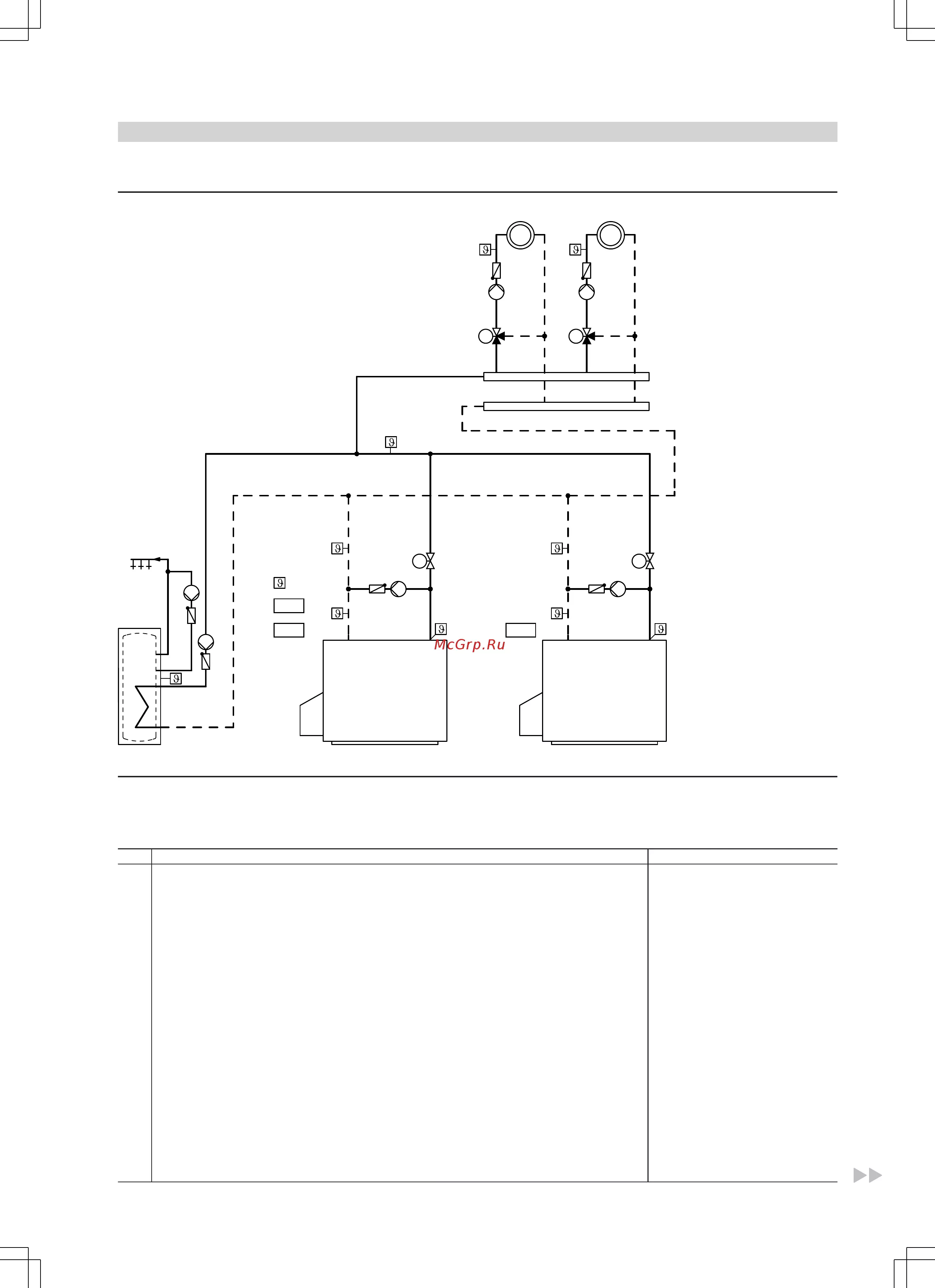

Пример установки 3: многокотловая установка с одним подмешивающим насосом комплекта повы-
шения температуры обратной магистрали для каждого водогрейного котла
Область применения
Отопительные установки с коллектором, установленным вблизи
водогрейного котла. Объемный расход котловой воды дроссели-
руется с помощью дроссельных заслонок с электроприводом.
Главные элементы
Многокотловая установка с:
■ Vitoplex 100
■ Vitotronic 100 (тип GC1) для каждого отопительного котла мно-
гокотловой установки и одним Vitotronic 300-K (тип MW1) для
многокотловой установки или Vitotronic 100 (тип GC1) для
каждого водогрейного котла многокотловой установки с распре-
делительным шкафом Vitocontrol и встроенным погодозависи-
мым контроллером Vitotronic 300-K (тип MW1S) или внешний
погодозависимый каскадный контроллер с регулировкой тем-
пературы емкостного водонагревателя
■ Vitotronic 200-H
■ подмешивающими насосами.
Описание функционирования
При падении температуры обратной магистрали ниже необходи-
мого минимального значения датчик температуры T2
6
/
qE
вклю-
чает подмешивающий насос BP
9
/
qZ
. Если в результате этого
необходимая минимальная температура обратной магистрали не
достигается, то с помощью датчика температуры T1
7
/
qR
, дрос-
сельной заслонки или контроллеров отопительного контура объ-
емный расход дросселируется пропорционально.
Нет необходимости в предоставлении заказчиком других защит-
ных функций.
Подмешивающий насос BP
9
и
qZ
должен быть рассчитан при-
близительно на 30% от общего расхода водогрейного котла.
Приготовление горячей воды
Нагрев контура ГВС происходит при падении температуры на
датчике температуры емкостного водонагревателя
qO
, если
нагрев емкостного водонагревателя активирован таймером. Тем-
пература подачи повышается до заданной температуры емкост-
ного водонагревателя + 20 K и насос
wP
отопительного контура
емкостного водонагревателя включается, когда температура кот-
ловой воды на 7 K превышает температуру воды в емкостном
водонагревателе.
Если отопительные контуры регулируются контроллером 300-K
3
, то при абсолютном приоритете выключаются насосы отопи-
тельных контуров M2
wR
и M3
wI
и закрываются смесители M2
wT
и M3
wO
.
Режим отопления
Температура подачи отопительных контуров
wW
и
wZ
может зада-
ваться в соответствии с используемым контроллером в зависи-
мости от наружной температуры. Температура котловой воды
устанавливается на 8 K выше расчетной температуры подачи.
Указания по проектированию
(продолжение)
18
VIESMANN
VITOPLEX 100
5458 704 GUS
