![Viessmann Vitoplex 100 (напольн./комб.) 150 - 2000 кВт [15/22] Продолжение](/views2/1474186/page15/bgf.png)
Поз. Обозначение № заказа
7
Отопительный контур II предоставляется заказчиком
Принадлежности
8
Коммутационная коробка для внешних устройств безопасности предоставляется заказчиком
9
Ограничитель минимального давления SDB 7224 458
qP
Ограничитель максимального давления SDB 7224 450
qW
Переключающий контакт для активации горелки предоставляется заказчиком
qE
Арматурный стержень с манометром 7425 839

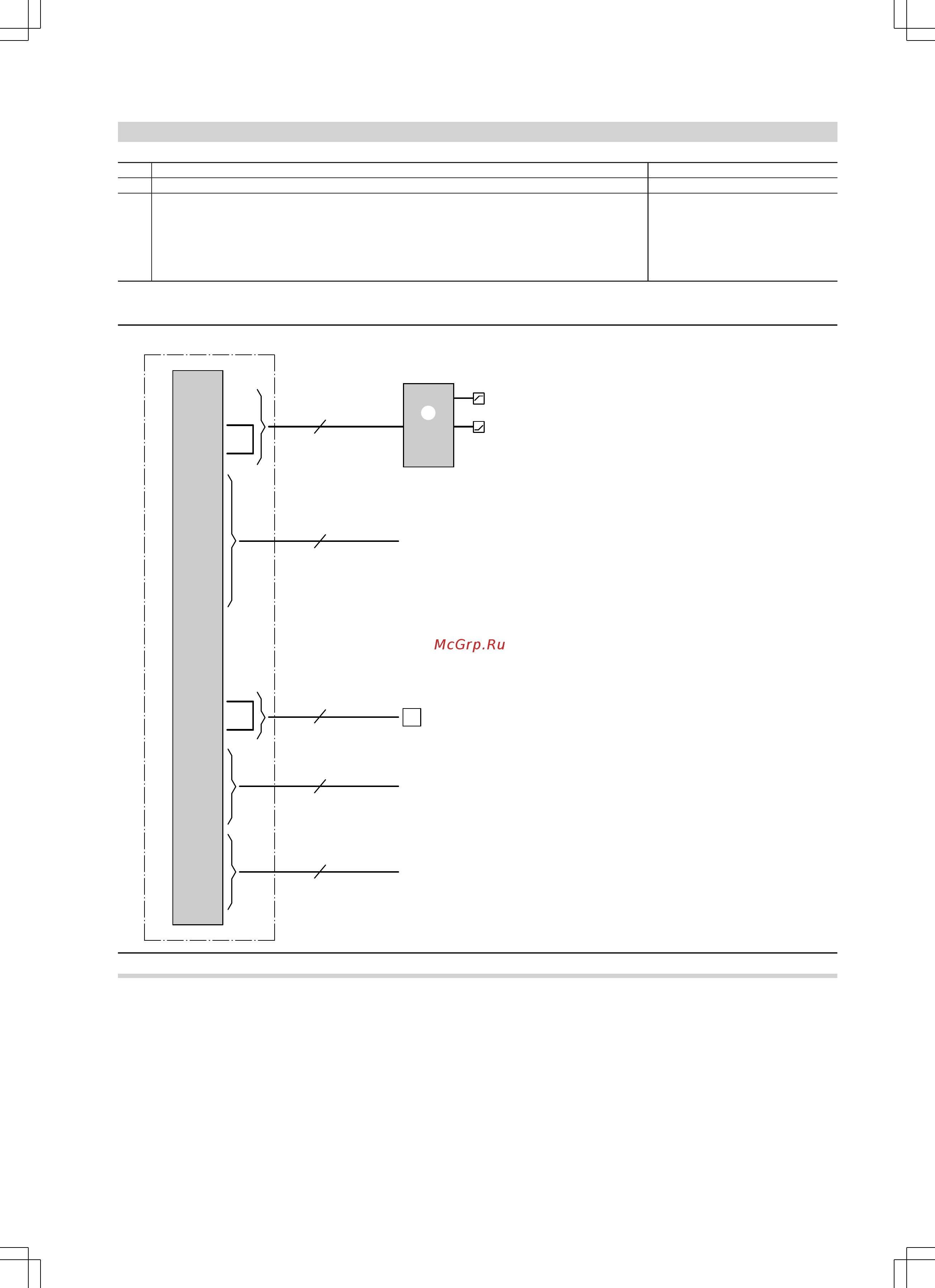

Электрическая монтажная схема
230 В/50 Гц
qP
9
3
P
P
2
SDB
SDB
8
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
1
2
5
3
230 В/50 Гц
lÖ
fA
3
J
3
qW
Пример установки 2: однокотловая установка с подмешивающим насосом для повышения темпе-
ратуры обратной магистрали
Область применения
Отопительные установки, в которых можно воздействовать на
подключенные отопительные контуры с помощью датчика темпе-
ратуры T1
4
.
Главные элементы
Однокотловая установка с:
■ Vitoplex 100
■ Vitotronic 100 (тип GC1) с распределительным шкафом
Vitocontrol и встроенным погодозависимым контроллером
Vitotronic 200-H (тип HK1S/HK3S) или Vitotronic 100 (тип GC1) и
внешний погодозависимый контроллер
■ подмешивающим насосом.
Описание функционирования
Режим работы с постоянной температурой котловой воды.
2-я ступень горелки включается в зависимости от нагрузки.
Указания по проектированию
(продолжение)
VITOPLEX 100
VIESMANN
15
5458 704 GUS
