103
Руководство по эксплуатации
Глава 8. Параметры

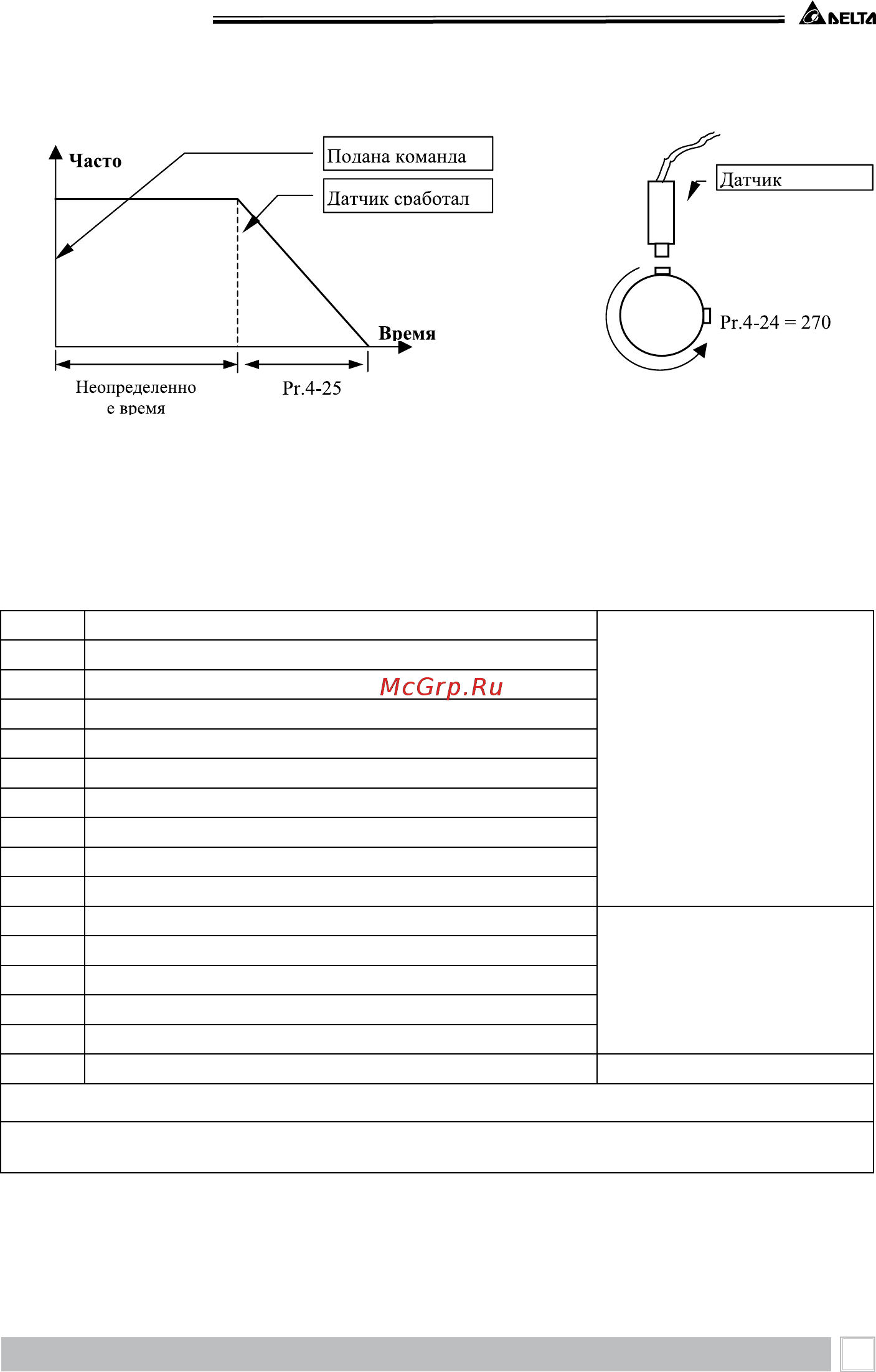

триггерного датчика положения. Дальнейшее положение вала двигателя определяется, ис-
ходя из значений параметров 04-24, 04-25.
0
Группа 5: Параметры пошагового управления скоростью
Пользователь может задать 15 различных предустановленных фиксированных частот
вращения. Работа на заданных фиксированных скоростях может осуществляться в ручном
режиме(покомандамнадискретныхвходах)иливавтоматическомрежиме(режимPLC).
05-00
Фиксированная частота 1
Заводскаяуставка:0.0
05-01
Фиксированная частота 2
05-02
Фиксированная частота 3
05-03
Фиксированная частота 4
05-04
Фиксированная частота 5
05-05
Фиксированная частота 6
05-06
Фиксированная частота 7
05-07
Фиксированная частота 8
05-08
Фиксированная частота 9
05-09
Фиксированная частота 10
05-10
Фиксированная частота 11
05-11
Фиксированная частота 12
05-12
Фиксированная частота 13
05-13
Фиксированная частота 14
05-14
Фиксированная частота 15
Диапазон установки: 0.1 … 400 Дискретность: 0.01Гц
Эти параметры могут быть установлены в процессе работы привода.
Многофункциональные входные терминалы (см. параметры 4-04 … 4-09) используются для
выбора предустановленных параметрами 5-00 … 5-14 выходных частот ПЧ.
