181
Руководство по эксплуатации
Приложение В. Аксессуары
1. Клеммы
Обозначение Описание
+12V
Источникпитанияэнкодера:+12V
Выходноенапряжение:+12V
5%200мА
0V Общий источника питания и входов
Входные сигналы с энкодера (тип энкодера выбирается
микропереключателемFSW2).
Возможно использование одно- или двухфазного энкодера
Максимальна входная частота: 500 000 имп/сек
A/O, B/O
Выходные сигналы для индикатора скорости.
Максимум 24В DC 50мА
Терминал заземления
2. Замечанияпомонтажу
Управляющие проводники должны быть проложены отдельно от проводов пита-
ния и двигателя.
a) Рекомендуется использовать экранированный кабель. Не прокладывайте его параллель-
но линиям с напряжением 220В и выше.
b) Экран кабеля необходимо соединить только с терминалом
c) Рекомендуемое сечение проводников: 0.21…0.81мм
2
.
d) Длина и сечение проводников:
Тип выхода энкодера Макс. длина Сечение
Output Voltage 50м
1.25мм
2
или боль-
ше
Open Collector 50м
LineDriver 300м
Complementary 70м

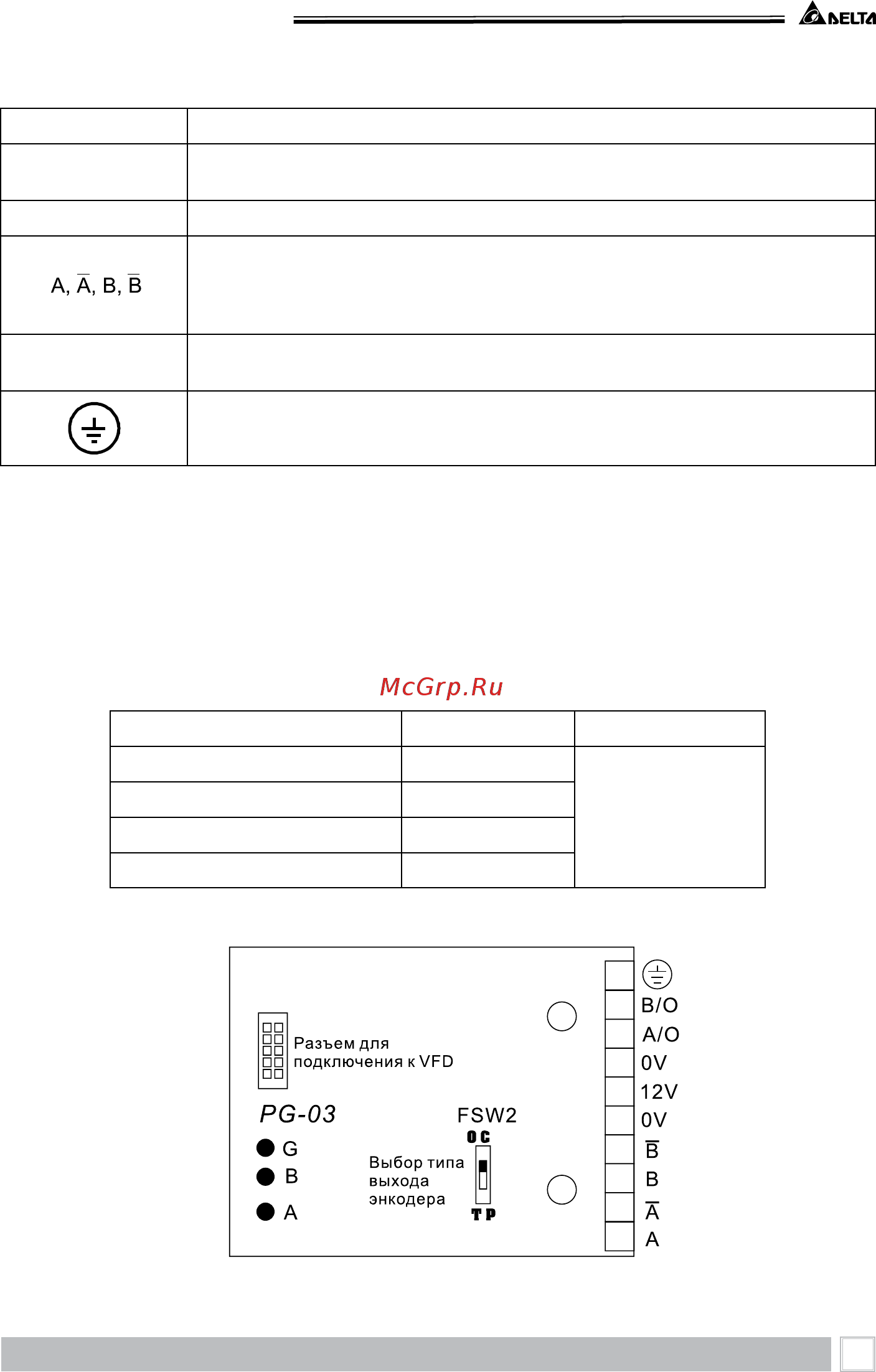

3. Расположение разъемов, клемм и микропереключателей.
4. Типы выходов импульсного датчика (энкодера)
