Delta Electronics VFD750B43C [23/208] Установка и подключение
![Delta Electronics VFD220B43A [23/208] Установка и подключение](/views2/1474752/page23/bg17.png)
23
Руководство по эксплуатации
5. УСТАНОВКА И ПОДКЛЮЧЕНИЕ
5.1. Подготовка к установке и подключению
Для электрического монтажа преобразователя необходимо снять переднюю крышку, за-
крывающую клеммники и зажимные планки силовых и управляющих терминалов. Для съема
передней крышки сначала аккуратно выньте пульт управления, который удерживается лишь
разъемнымсоединением.Затемотвинтитевинтыиснимитекрышку,освободивееотзаще-
лок, расположенных в верхней части. Все операции проводите плавно, не применяя суще-
ственных усилий.

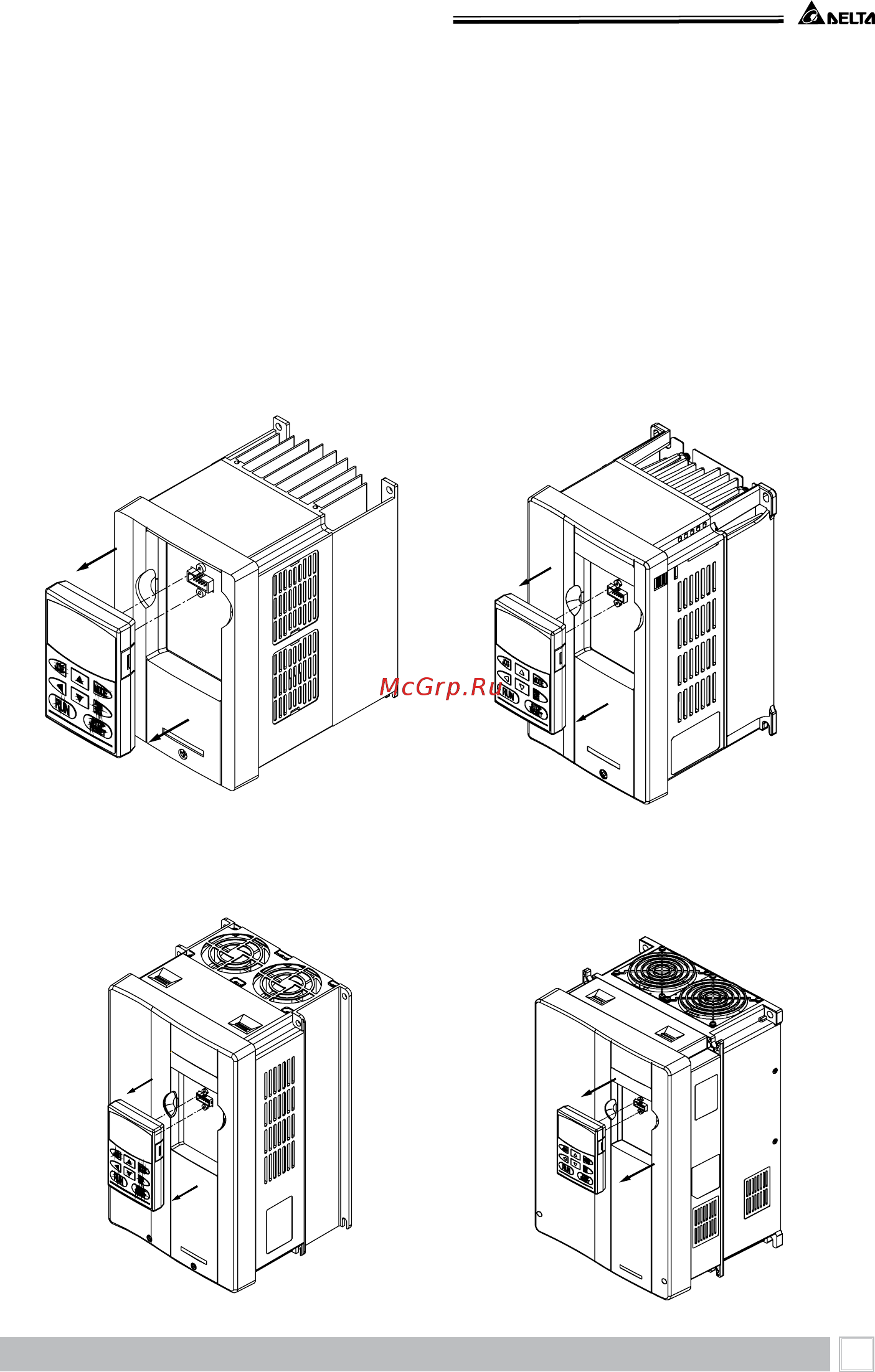

0.75-2.2 кВт (Типоразмер A, A1, A2) 2.2-3.7 кВт (Типоразмер B)
5.5-11 кВт (Типоразмер C) 15-22 кВт (Типоразмер D)
