Преобразователь частоты VFD-B
92
Revision July 2008, BE16, SW V4.08 & V5.00
03-13
Частота отпускания внешнего тормоза Заводскаяуставка:0.01
Диапазон установки: 0.00 … 400. Дискретность: 0.01 Гц
03-14
Частота фиксации внешнего тормоза Заводскаяуставка:0.01
Диапазон установки: 0.00 … 400. Дискретность: 0.01 Гц
Эти параметры могут использоваться для синхронизации с внешним электромагнит-
ным тормозом двигателя, подключенным к дискретным выходам (MO1~MO3), когда
Pr.03.00~03.03 = 29. Как правило, эта функция применяется в подъемных механизмах.
Внимание! Надо соблюдать осторожность при настройке управления тормозом, т.к. это
влияет на безопасность работы механизма.

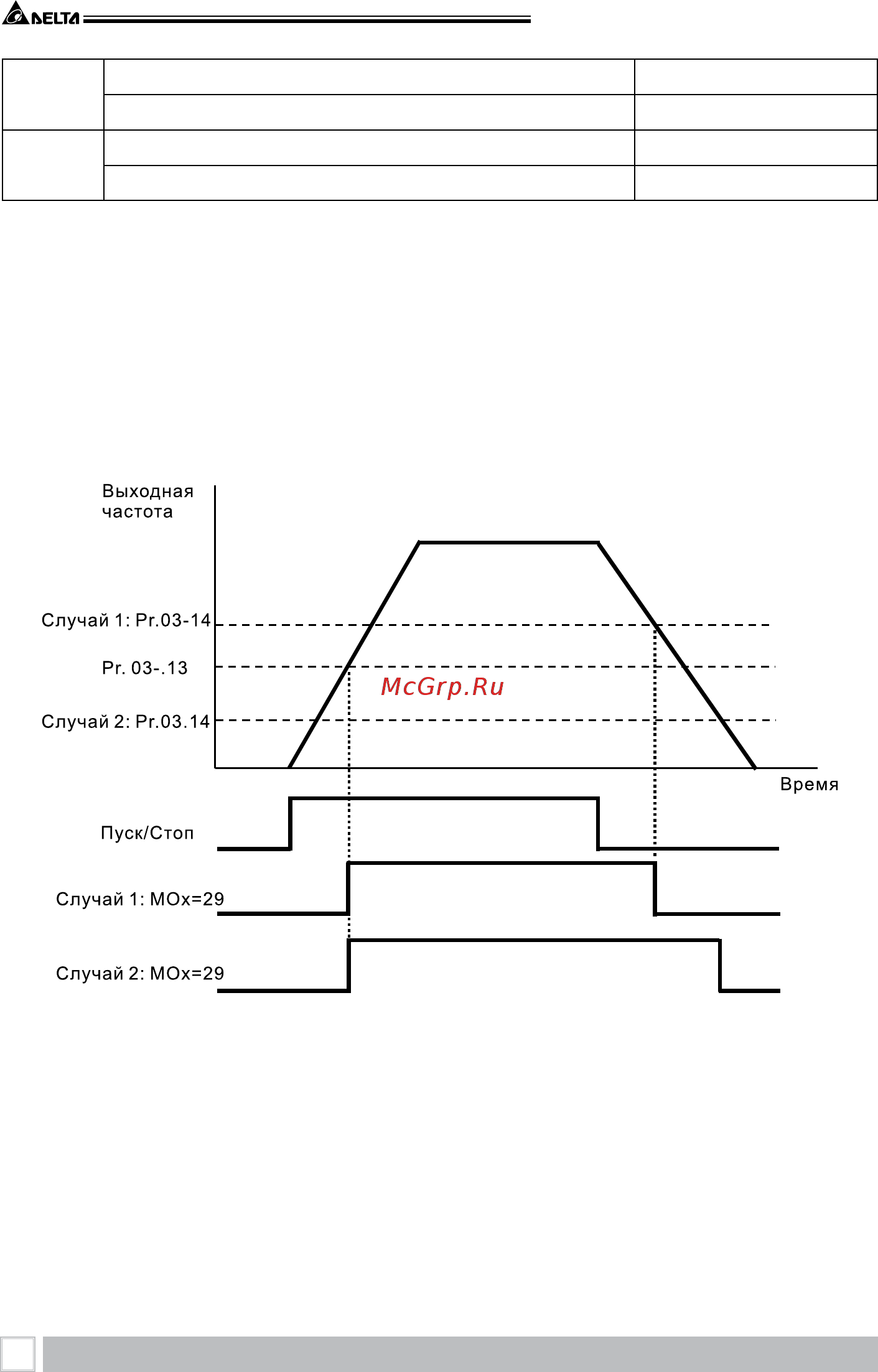

Примеры:
1. Случай 1: Pr.03-14 $ Pr.03-13
2. Случай 2: Pr.03-14 # Pr.03-13
Группа 4: Параметры входных функций
