Руководство по эксплуатации

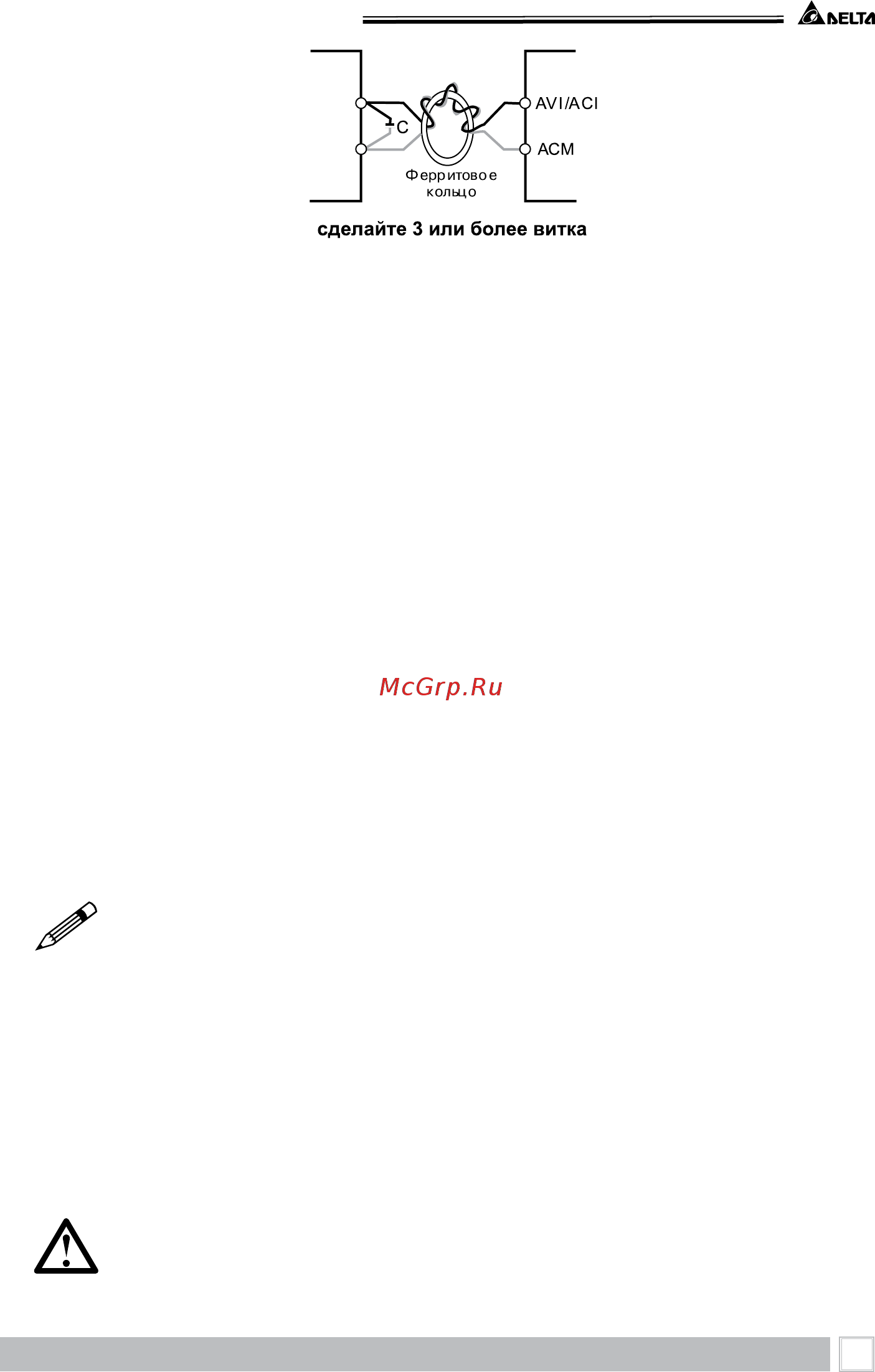

Дискретные входы (FWD, REV, JOG, EF, TRG, MI1~MI6, DCM)

• Прииспользованиидляподключениякдискретнымвходамрелеипереключателейсме-

ханическими контактами, используйте только высококачественные коммутационные из-

делия, исключающие дребезг контактов.

• Дискретныевходырекомендуетсяподключатьэкранированнымивитымипарами.

Дискретные выходы (MO1, MO2, MO3, MCM)

• Соблюдайтетолькоправильнуюполярностьприподключениидискретныхвыходов.

• Когдакдискретномувыходуподключенакатушкарелеиликонтактора,используйтеоб-

ратный диод, включенный параллельно катушке.

• Дискретныевыходырекомендуетсяподключатьэкранированнымивитымипарами.

5.8. Общие замечания по монтажу

Внимание! Монтаж ПЧ должен проводится с соблюдением требований настоящего РЭ,

а также ПУЭ и СНиП.

1. Прокладывайте управляющие кабели отдельно и как можно дальше от силовых кабелей

или под углом примерно 90° к силовым проводам.

2. Транзисторные и релейные выходы допускается подключать одним кабелем с дискретны-

ми входами при условии, что напряжение сигнала не превышает 48 В.

3. Запрещаетсяподключатьсигналыснапряжениемдо24Впостоянноготокаи110/220В

переменного тока с помощью одного кабеля.

4. Низковольтные цифровые сигналы коммуникационных портов рекомендуется подклю-

чать кабелем с двойным экраном, но можно использовать и кабель с несколькими витыми

парами в одном экране.

ПРИМЕЧАНИЕ

5. Если для уменьшения помех, создаваемых ПЧ, используется фильтр электромагнитных

помех (РЧ-фильтр), устанавливайте его как можно ближе к ПЧ. Так же с целью уменьше-

ния помех можно снизить несущую частоту (частоту ШИМ) инвертора.

6. При использовании устройства защитного отключения (УЗО) рекомендуется выбирать

УЗОстокомотключениянеменее200мАивременемотключениянеменее0,1с,таккак,

приболеечувствительномУЗОвозможныложныесрабатывания.

7. При необходимости проведения каких-либо измерений приборами с заземляемыми кор-

пусами (например, осциллографом) помните, что силовые терминалы ПЧ не имеют галь-

ваническойразвязкисфазойсети.Заземленныйприборможетявитьсяпричинойзамы-

кания выхода или шины DC на землю, с повреждением преобразователя.

ОПАСНОСТЬ!

Не допускайте попадания на цепи управления высокого напряжения! Проверяйте каче-

Глава 5. Установка и подключение
