Руководство по эксплуатации
Глава 5. Установка и подключение

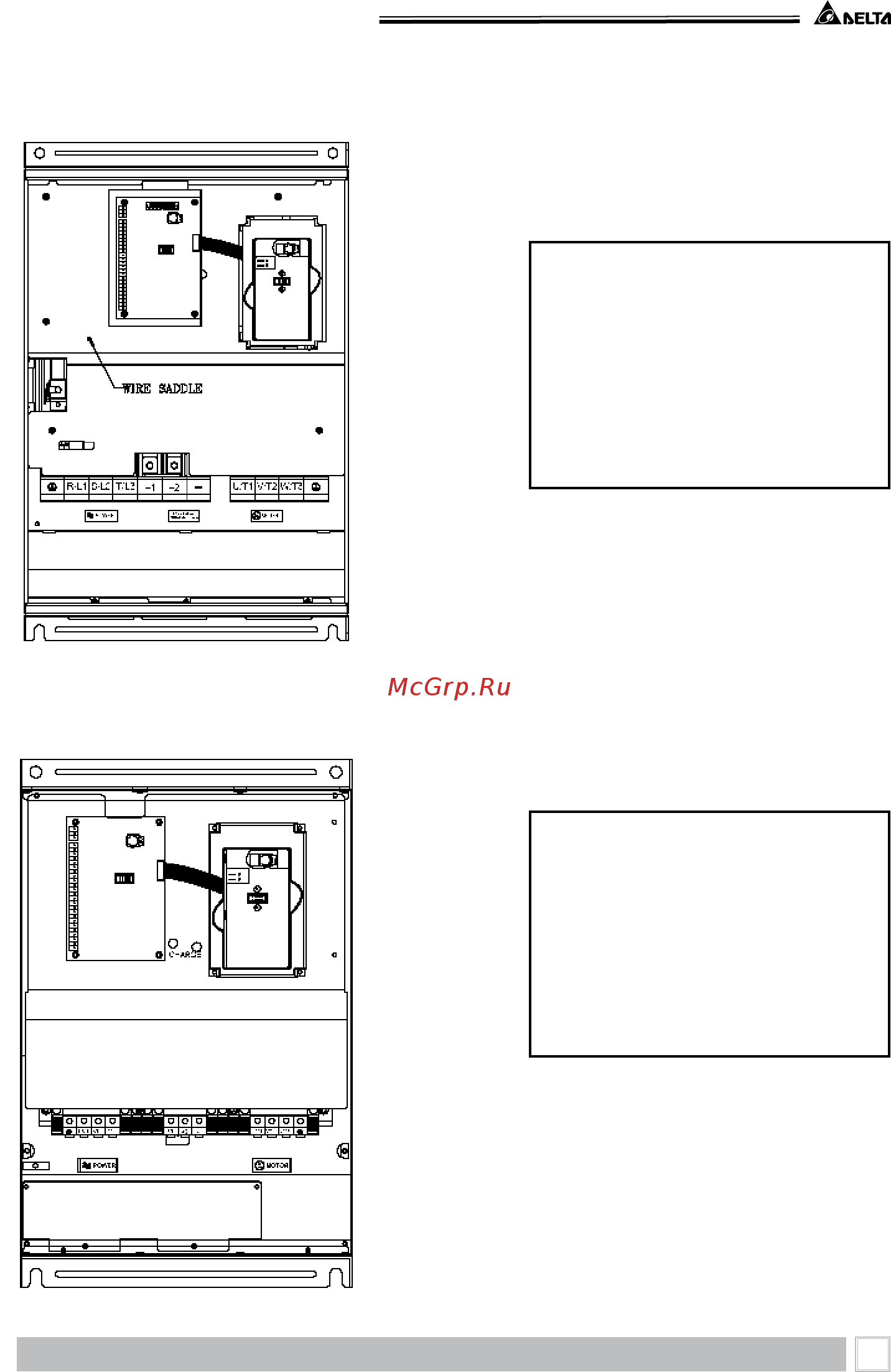

Типоразмер E1: VFD300B23A, VFD370B23A, VFD550B43C, VFD750B43C,
VFD550B53A,VFD750B53A
Управляющие терминалы:
Усилие затяжки винтов: 4 кгс*см
Сечениепроводов:12-24AWG(3.3-0.2
мм
2
).
Силовые терминалы:
Усилие затяжки винтов: 200 кгс*см
Сечениепроводов:1/0-3/0AWG(67.4-
85mm
2
)
Тип проводов: только многожильные
медные, 75
0
С
Управляющие терминалы:
Усилие затяжки винтов: 4 кгс*см
Сечениепроводов:12-24AWG(3.3-0.2
мм
2
).
Силовые терминалы:
Усилие затяжки винтов: 58.7 кгс*см
Сечение проводов: 2-6AWG (33.6-13.3
мм
2
)
Тип проводов: только многожильные
медные, 75
0
С
Типоразмер E: VFD300B43A, VFD370B43A, VFD450B43A, VFD300B53A, VFD370B53A,
VFD450B53A
