Руководство по эксплуатации
Приложение В. Аксессуары
Модель
I (A)
Входной ток ПЧ
I (A)
Выходной ток ПЧ
Параметры предохранителя
I (A) Bussmann P/N
VFD300B53A 41 41 75 JJS-70
VFD370B23A 142 145 250 JJN-250
VFD370B43A 63 73 150 JJS-150
VFD370B53A 52 52 100 JJS-100
VFD450B43A 90 91 175 JJS-175
VFD450B53A 62 62 125 JJS-125
VFD550B43A/C 130 110 250 JJS-250
VFD550B53A 95 80 175 JJS-175
VFD750B43A/C 160 150 300 JJS-300
VFD750B53A 117 100 200 JJS-200

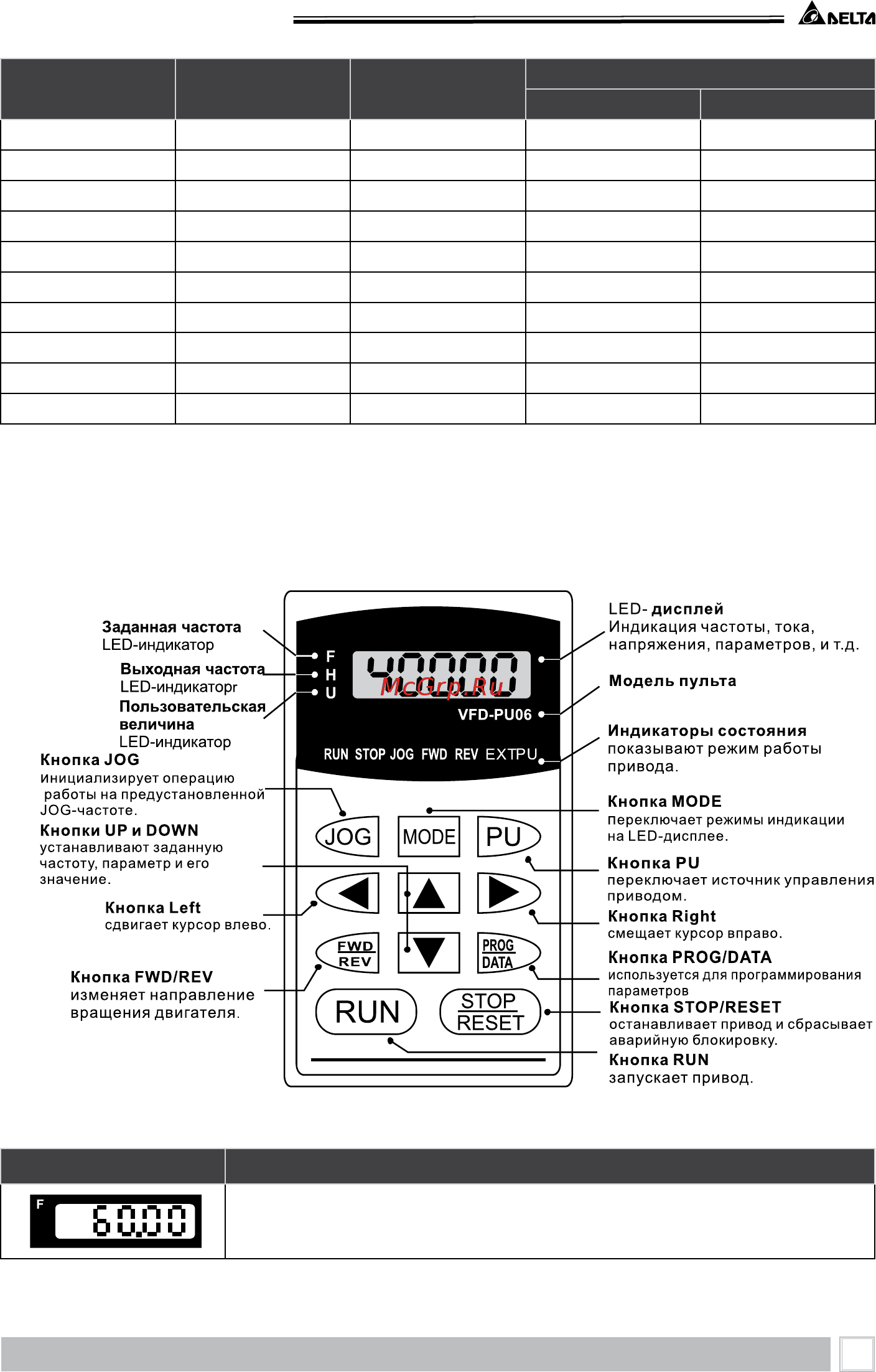

B.11. Пульт управления VFD-PU06
Индикация дисплея Описание
Заданнаячастота(masterfrequency).
