Преобразователь частоты VFD-B
46
Revision July 2008, BE16, SW V4.08 & V5.00
7. ПУЛЬТ УПРАВЛЕНИЯ

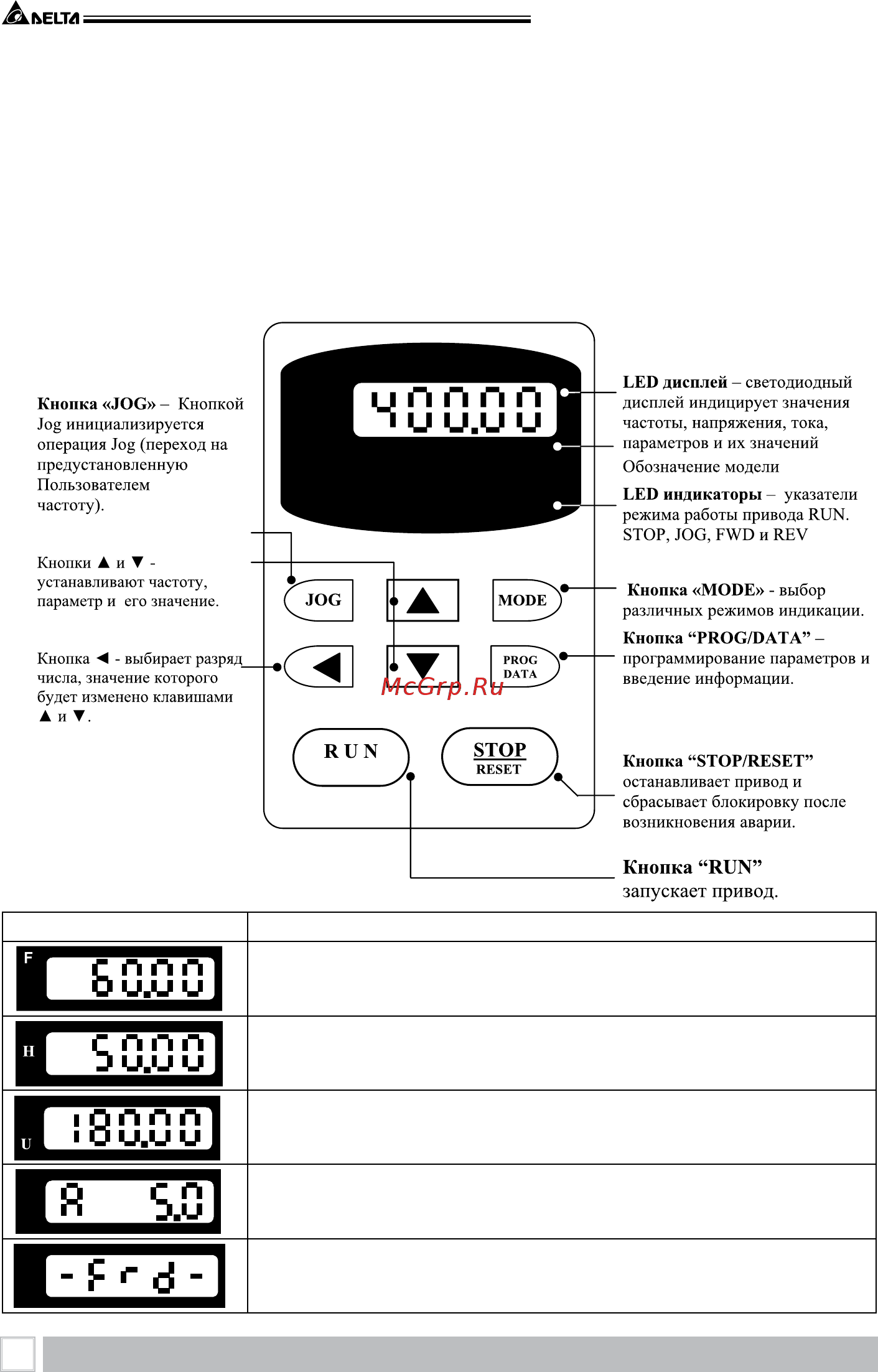

7.1. Описание цифровой панели управления PU01
С помощью пульта управления PU01 можно пускать привод, изменять частоту вращения,
устанавливать параметры, а также просматривать режимы работы, сообщения об ошибках и
срабатыванию защит.
Дополнительно с преобразователем частоты можно использовать пульт PU-06, с помо-
щью которого можно еще и копировать параметры (см. описание на пульт PU-06).
–
–
F
H
U
VFD- PU01
RUN STOP JOG FWD REV
Индикация дисплея
Описание
Заданнаявыходнаячастота.
ФактическаявыходнаячастотанавыходныхтерминалахU,V,иW.
Величинапользователя,определяемаякак(U=Fx00-05)
Выходной ток преобразователя.
Прямое направление вращения.
