21
Руководство по эксплуатации

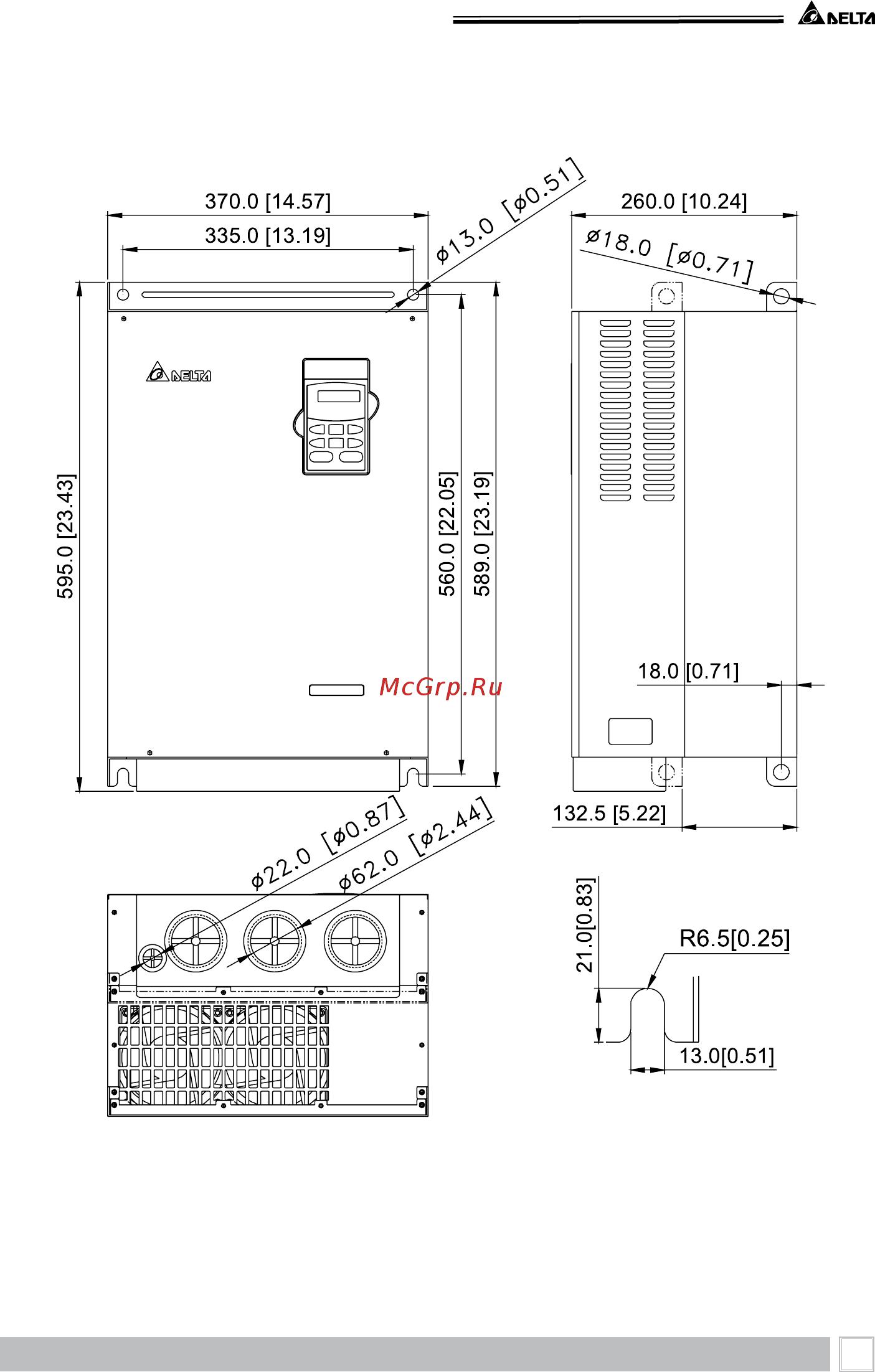

Типоразмер E1: VFD300B23A, VFD370B23A, VFD550B43C/53A, VFD750B43C/53A
Глава 4. Габаритно-установочные размеры
