Преобразователь частоты VFD-B
94
Revision July 2008, BE16, SW V4.08 & V5.00

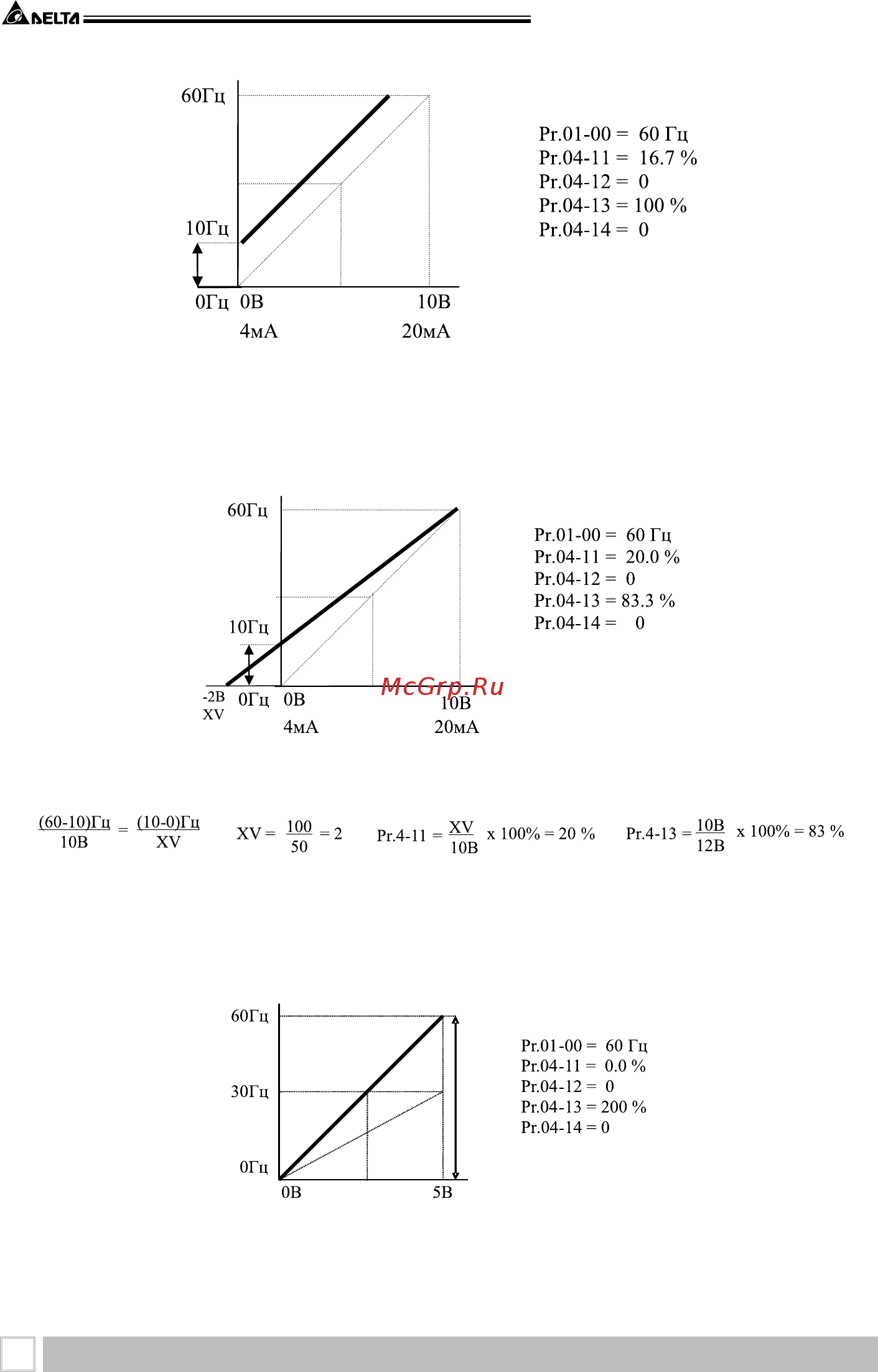

Пример 3:
Использованкоэффициентусиления83%Pr.4-13.Полныйдиапазонрегулировкипотен-
циометра составляет 10 - 60 Гц. Это соответствует диапазону задающих напряжений зажима
AVI : 0- 10 В, ACI: 4 - 20 мA.
Метод расчёта значения усиления:
Пример 4:
Введён начальный потенциал 0 - 5 В, с целью определения значения выходной частоты.
Установитьусиление200%Pr.4-13либоможноустановитьзначение120ГцPr.1-01приусиле-
нии100%сцельюполучениядиапазонавыходнойчастоты0-60Гц.
Метод расчета значения усиления:
10В
