16
Подбор иразмеры
Подбор насосов следует
производить, учитывая следующее:
1� Основные параметры�
Необходимо обратить внимание
наследующие параметры:
• производительность идавление
вточке подключения;
• потерю давления врезультате
перепада высоты (Hgeo);
• потерю потока натрение
втрубопроводе;
• лучшая производительность
врасчетной рабочей точке�
2� Производительность насоса�
Если предполагается использовать
насос водной рабочей точке,
выберите насос, показывающий
лучшую эффективность дляэтой
рабочей точки� Привыборе насоса
помаксимальной подаче рабочая
точка должна располагаться справа
покривой эффективности (ETA),
чтобы поддерживать высокую
эффективность, когда поток падает�
3� Выбор материала насоса
осуществляется исходя
изиспользуемой рабочей среды�
Линейка продукции покрывает
основные типы WATERSTRY SBI
иWATERSTRY SB�
• насосы серии SB используются
длячистых, неагрессивных
жидкостей, таких каквода
имасла;
ПОД БОР
НАСОСА
• в насосах серии SBI все детали,
контактирующие сперекачиваемой средой,
изготовлены изнержавеющей стали�
4� Выбор типа подключения насоса зависит
отрабочего давления итипа трубопроводной
арматуры� Насосы серий SBI иSB доступны
вофланцевом иовально-резьбовом исполнении�
Условия снятия данных дляграфиков
производительности:
• технические допуски выполнены поИСО 9906;
• для расчетов используются электродвигатели
спостоянной скоростью 2900 оборотов вминуту;
• измерения проводились приперекачивании
деаэрированной воды притемпературе 20 °С;
• кривые применяются ккоэффициенту
кинематической вязкости V = 1мм
2
/сек (1 сСт);
• в связи сриском перегрева насосы неследует
использовать спроизводительностью, ниже
указанной;

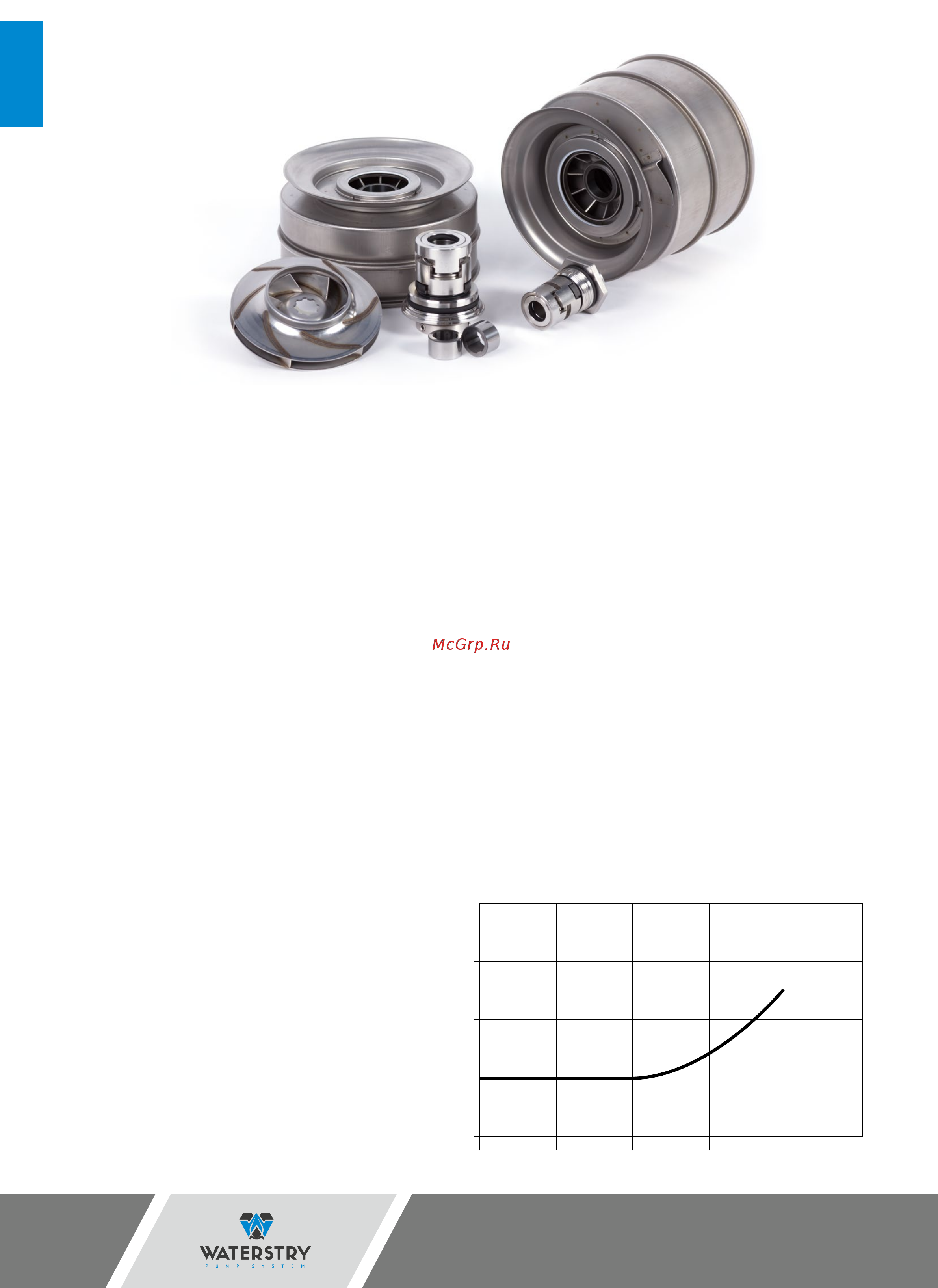

• кривая ниже показывает отношение, выра-
женное впроцентах, минимальной произво-
дительности кноминальной взависимости
оттемпературы перекачиваемой среды�
Q мин
%
30
20
10
0
40 60 80 100 120 t [°C]
