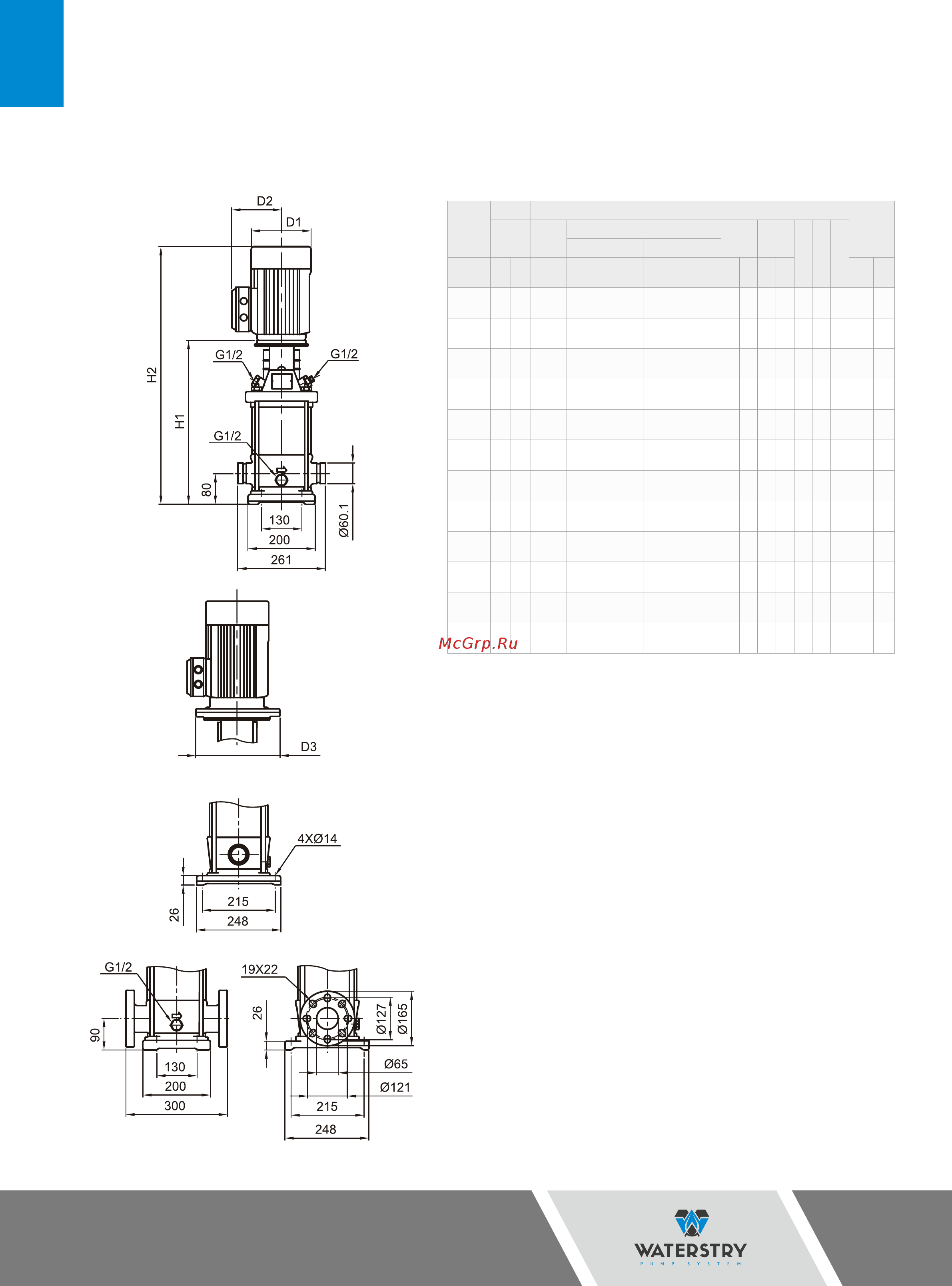

ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB (I/N) 20
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2 1ф
3ф
Vactaulic Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель
[кВт] [л.с.]
220-240В 220-240В 380-415В 380-415В 380-415В
H1 H2 H1 H2
Vactaulic
Фланец
DIN
SBI(N)20-1 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 387 676 397 686 177 141 — 42,6 42,2
SBI(N)20-2 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 403 698 413 708 177 141 — 47,7 48,3
SBI(N)20-3 4,0 5,5 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 453 779 463 789 220 161 — 61,5 62,2
SBI(N)20-4 5,5 7, 5 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 530 892 540 902 235 197 300 91,0 91,6
SBI(N)20-5 5,5 7, 5 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 575 937 585 947 235 197 300 92,5 93,1
SBI(N)20-6 7,5 10 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 620 1025 630 1035 235 197 300 99,8 100,5
SBI(N)20-7 7, 5 10 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 665 1070 675 1080 235 197 300 101,3 101,9
SBI(N)20-8 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 787 1232 797 1242 269 215 350 135,2 135,8
SBI(N)20-10 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 877 1322 887 1332 269 215 350 138,2 138,8
SBI(N)20-12 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 967 1457 977 1467 269 215 350 151,7 152,3
SBI(N)20-14 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 1057 1547 1067 1557 269 215 350 154,6 155,2
SBI(N)20-17 18,5 25 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 1192 1732 1202 1742 318 241 350 191,8 192,4
Victaulic
Victaulic
Victaulic
Фланец (DIN) PN16-25 / DN50
Фланец (ANSI) Class 150-300 / 2”
Фланец (JIS) 10K-20K / 50A
