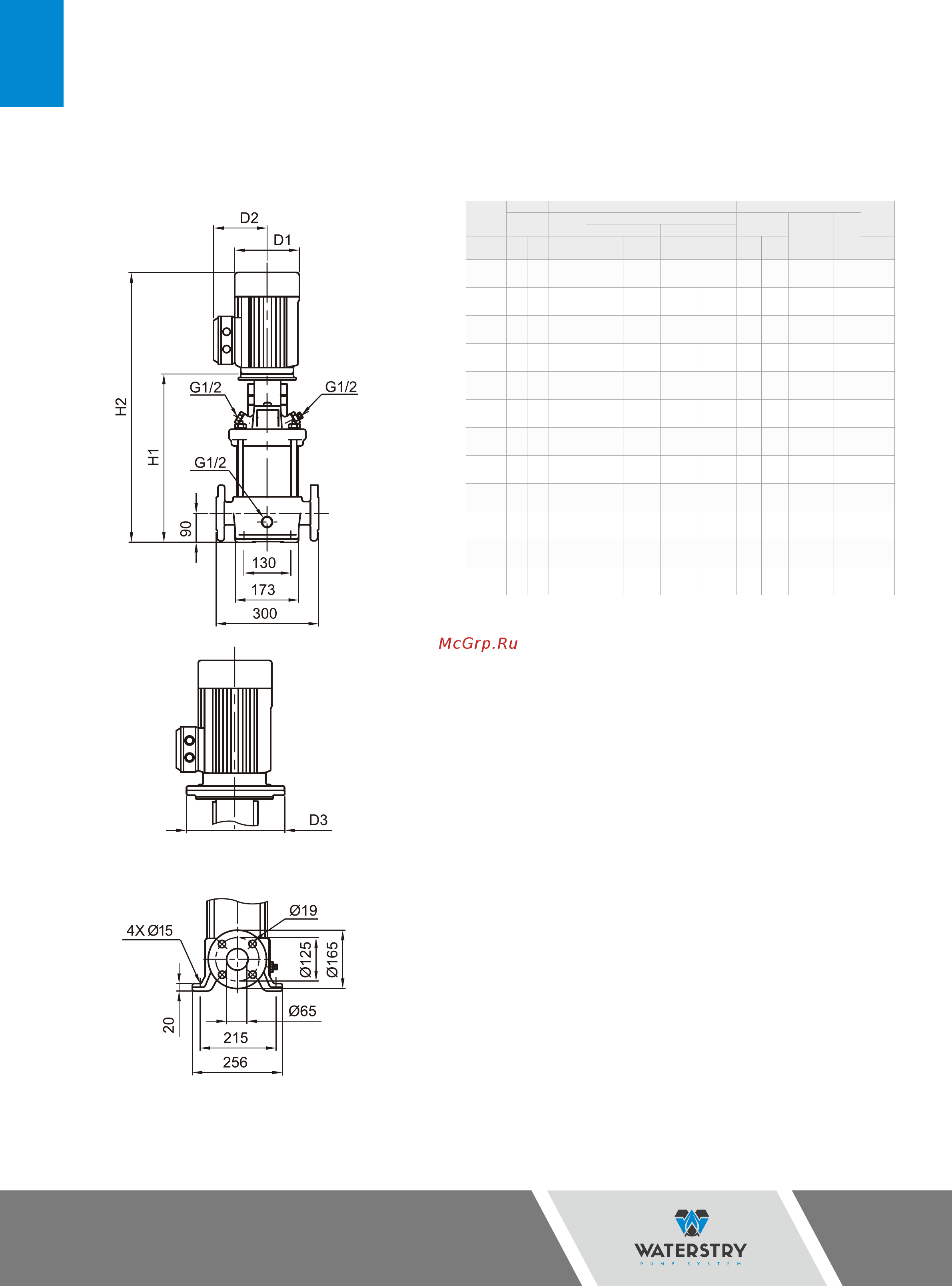

37
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 20
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес
нетто
[кг]
P 2 1ф
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 220-240В 380-415В 380-415В 380-415В H1 H2
Фланец
DIN
SB20-1 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 400 689 177 141 — 49,5
SB20-2 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 415 710 177 141 — 55,7
SB20-3 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 465 791 220 161 — 70,3
SB20-4 5,5 7,5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 542 904 235 197 300 98,7
SB20-5 5,5 7,5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 587 949 235 197 300 100,1
SB20-6 7,5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 632 1037 235 197 300 107,5
SB20-7 7, 5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 677 1082 235 197 300 109,0
SB20-8 11,0 15 — 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 799 1244 269 215 350 142,6
SB20-10 11,0 15 — 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 889 1334 269 215 350 145,5
SB20-12 15,0 20 — 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 979 1469 269 215 350 159,1
SB20-14 15,0 20 — 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 1069 1559 269 215 350 162,0
SB20-17 18,5 25 — 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 1204 1744 318 241 350 199,4
Фланец (DIN) PN16-25 / DN50
