Waterstry SB1-11 [25/74] Технические данные
![Waterstry SB1-11 [25/74] Технические данные](/views2/1479232/page25/bg19.png)

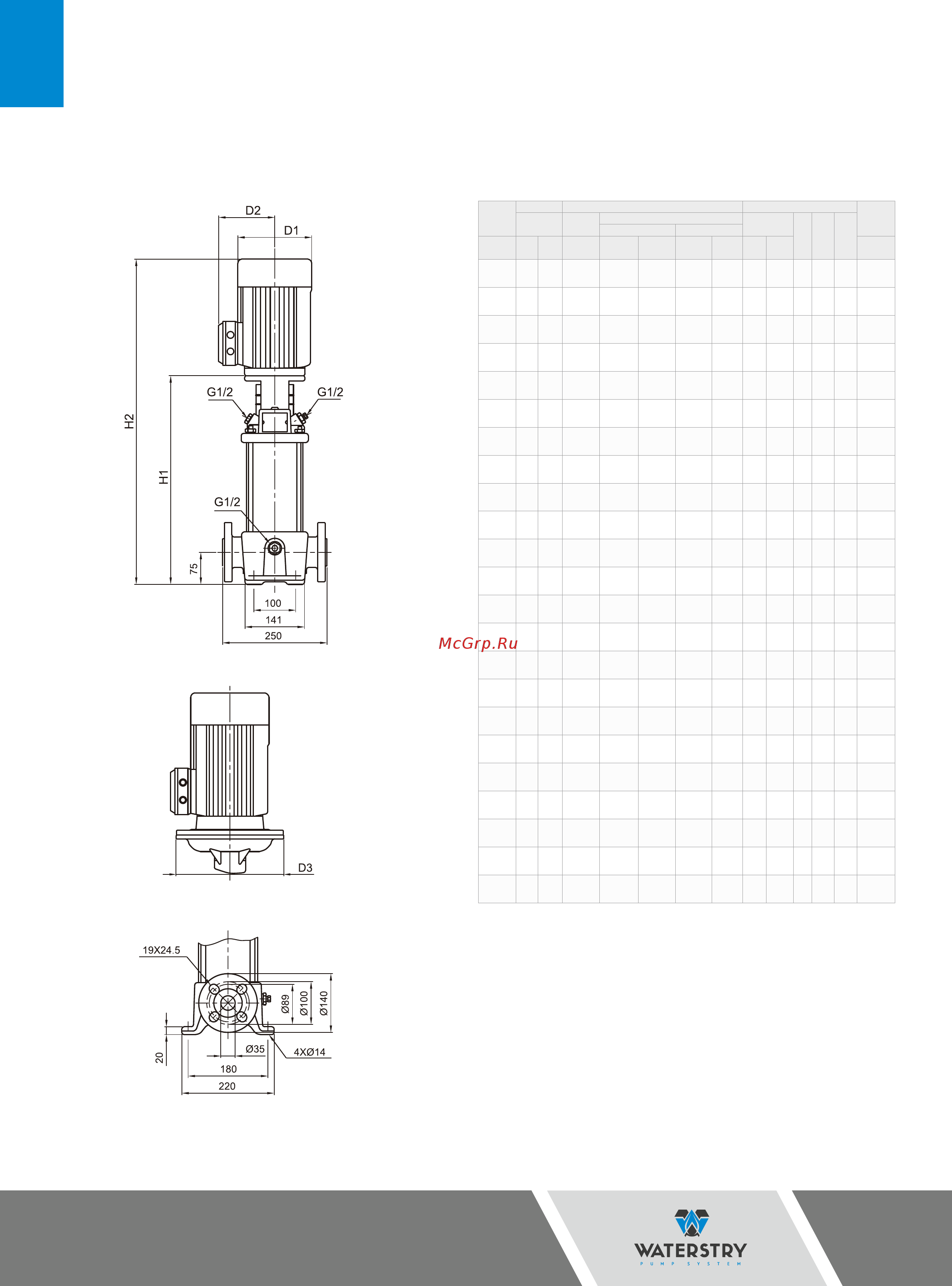

25
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 5
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2 1ф
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 220-240В 380-415В 380-415В
380-
415В
H1 H2
Фланец
DIN
SB5-2 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 279 474 141 115 — 23,3
SB5-3 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 — — 306 501 141 115 — 24,2
SB5-4 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 — — 333 528 141 115 — 24,8
SB5-5 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 — — 366 601 141 115 — 27,4
SB5-6 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 393 682 177 141 — 34,7
SB5-7 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 420 709 177 141 — 35,2
SB5-8 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 447 736 177 141 — 35,7
SB5-9 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 — — 490 785 177 141 — 40,3
SB5-10 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 — — 517 812 177 141 — 40,9
SB5-11 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 544 839 177 141 — 43,2
SB5-12 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 571 866 177 141 — 43,7
SB5-13 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 598 893 177 141 — 44,2
SB5-14 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 625 920 177 141 — 44,8
SB5-15 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 652 947 177 141 — 45,2
SB5-16 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 679 974 177 141 — 45,8
SB5-18 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 737 1053 197 147 — 55,7
SB5-20 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 791 1107 197 147 — 56,9
SB5-22 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 845 1171 220 161 — 61,8
SB5-24 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 899 1225 220 161 — 62,8
SB5-26 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 953 1279 220 161 — 64,7
SB5-29 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 1034 1360 220 161 — 66,6
SB5-32 5,5 7, 5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 1145 1507 235 197 300 89,4
SB5-36 5,5 7, 5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 1253 1615 235 197 300 91,9
Фланец (DIN) PN25 / DN25/32
Фланец (ANSI) Class300 / 1” / 11/4”
Фланец (JIS) 20K / 25A/32A
