70
Модель
мм
Масса, кг
L1 L2 L3 L4 B1
B2 H
1-ф 3-ф 1-ф 3-ф 1-ф 3-ф
CB 2-20 309 75 63 101 141 127 112 228 206 10,3 10,0
CB 2-30 327 93 81 119 141 127 112 228 206 10,5 10,3
CB 2-40 345 111 99 137 141 127 112 228 206 10,8 10,5
CB 2-50 363 129 117 155 141 127 112 228 206 11,6 11,2
CB 2-60 381 147 135 173 141 127 112 228 206 11,8 11,5
CB 4-20 318 84 72 110 141 127 112 228 206 10,4 10,1
CB 4-30 344 111 99 137 141 127 112 228 206 10,8 10,5
CB 4-40 372 138 126 164 141 127 112 228 206 11,6 11,2
CB 4-50 438 165 153 191 141 127 112 228 206 13,4 13,1
CB 4-60 465 192 180 218 141 127 112 228 206 14,8 14,5

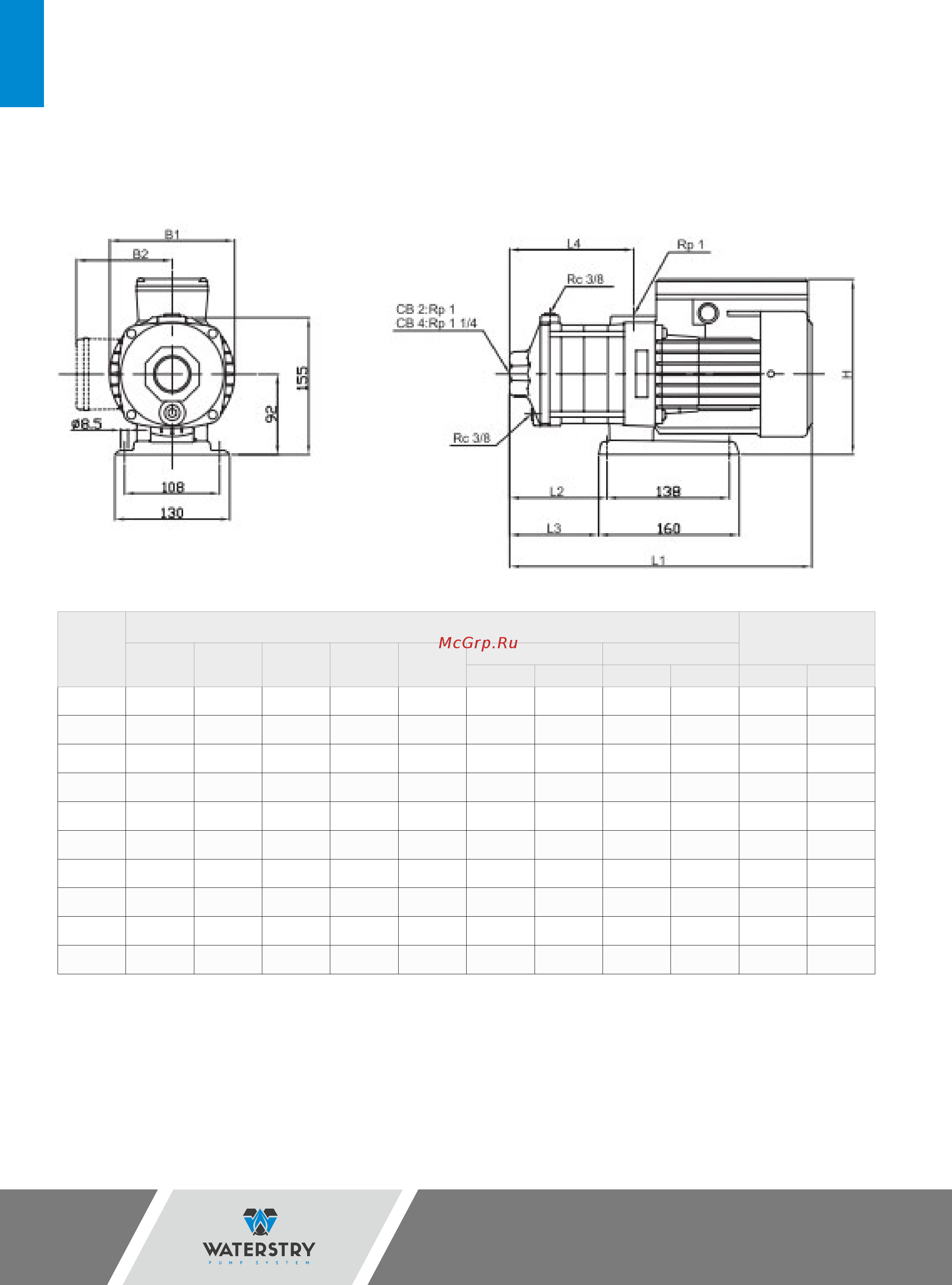

ПРИЛОЖЕНИЕ 4.
ГАБАРИТНО – ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА
Размеры и масса CB-2, CB-4
