Waterstry SB1-11 [45/74] Технические данные

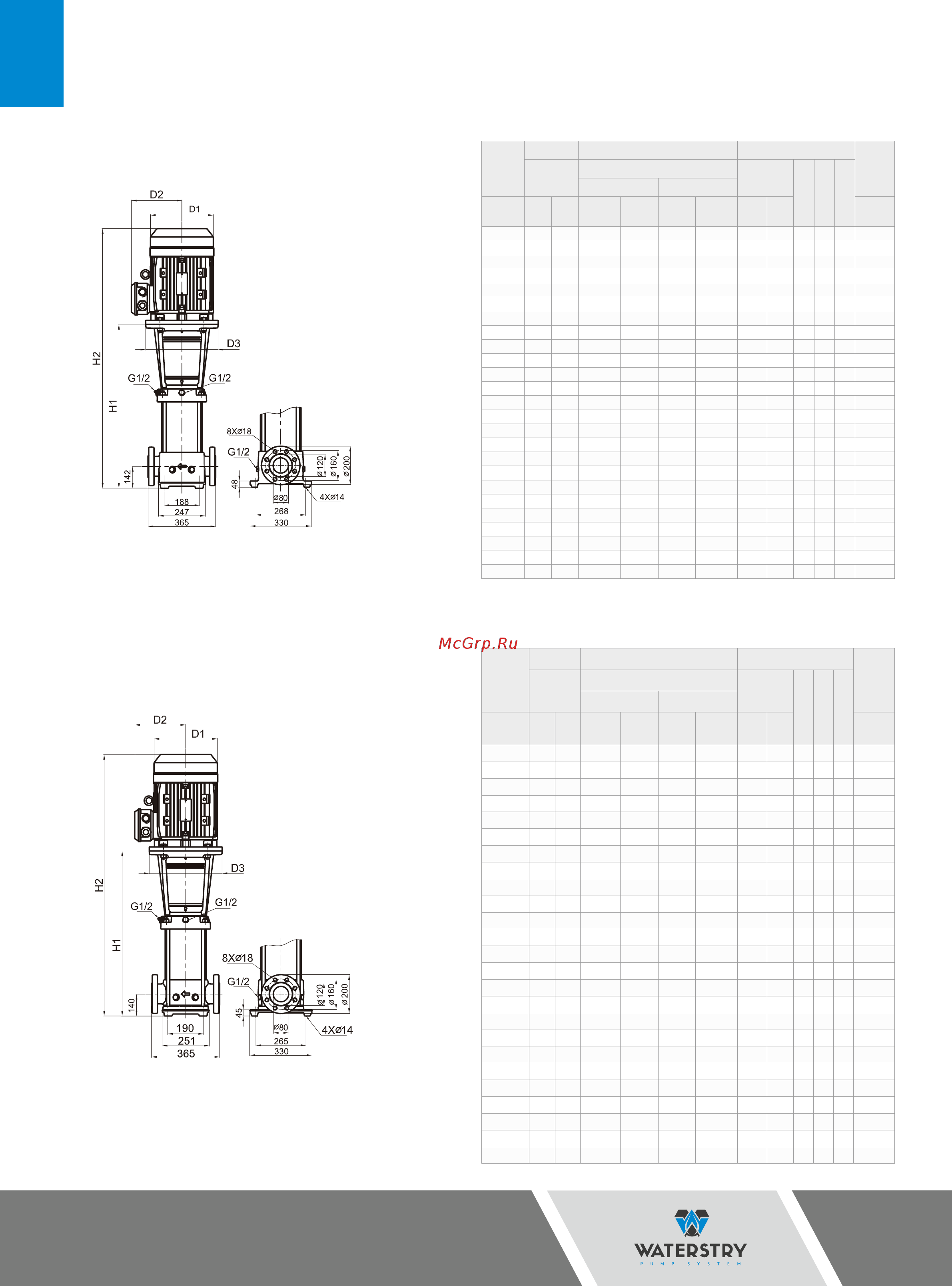

![Waterstry SB1-11 [45/74] Технические данные](/views2/1479232/page45/bg2d.png)
45
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 45
Серия SB (I/N) 45
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 380-415В 380-415В 380-415В H1 H2
Фланец
DIN
SB 45-1-1 3,0 4,0 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 561 877 197 147 280 93,1
SB 45-1 4,0 5,5 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 561 887 220 161 280 97,1
SB 45-2-2 5,5 7,5 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 641 1003 235 197 300 117,6
SB 45-2 7,5 10 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 641 1046 235 197 300 123,5
SB 45-3-2 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 831 1276 269 215 350 164,5
SB 45-3 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 831 1276 269 215 350 164,5
SB 45-4-2 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 911 1401 269 215 350 178,9
SB 45-4 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 911 1401 269 215 350 178,9
SB 45-5-2 18,5 25 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 991 1531 318 241 350 215,6
SB 45-5 18,5 25 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 991 1531 318 241 350 215,6
SB 45-6-2 22,0 30 71,3– 67,5 41,2– 39,0 41,3– 39,6 23,8– 22,8 1071 1611 318 241 350 231,1
SB 45-6 22,0 30 71,3– 67,5 41,2– 39,0 41,3– 39,6 23,8– 22,8 1071 1611 318 241 350 231,1
SB 45-7-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1151 1811 390 295 400 359,5
SB 45-7 30,0 40 — — 55,4– 50,7 31,9– 29,2 1151 1811 390 295 400 359,5
SB 45-8-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1231 1891 390 295 400 343,2
SB 45-8 30,0 40 — — 55,4– 50,7 31,9– 29,2 1231 1891 390 295 400 343,2
SB 45-9-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1311 1971 390 295 400 347,0
SB 45-9 37,0 50 — — 67,7– 62,0 39,0 -35,7 1311 1971 390 295 400 365,0
SB 45-10-2 37,0 50 — — 67,7– 62,0 39,0 -35,7 1391 2051 390 295 400 368,7
SB 45-10 37,0 50 — — 67,7– 62,0 39,0 -35,7 1391 2051 390 295 400 368,7
SB 45-11-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1471 2161 446 325 450 448,5
SB 45-11 45,0 60 — — 82,3– 75,4 47,4– 43,4 1471 2161 446 325 450 448,5
SB 45-12-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1551 2241 446 325 450 452,5
SB 45-12 45,0 60 — — 82,3– 75,4 47,4– 43,4 1551 2241 446 325 450 452,5
SB 45-13-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1631 2321 446 325 450 455,9
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 380-415В 380-415В 380-415В H1 H2
Фланец
DIN
SBI(N) 45-1-1 3,0 4,0 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 559 875 197 147 280 84,2
SBI(N) 45-1 4,0 5,5 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 559 885 220 161 280 88,3
SBI(N) 45-2-2 5,5 7,5 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 639 1001 235 197 300 108,8
SBI(N) 45-2 7, 5 10 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 639 1044 235 197 300 114,7
SBI(N) 45-3-2 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 829 1274 269 215 350 155,7
SBI(N) 45-3 11,0 15 38,8– 39,1 22,4– 22,6 22,9– 23,8 13,2– 13,7 829 1274 269 215 350 155,7
SBI(N) 45-4-2 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 909 1399 269 215 350 170,1
SBI(N) 45-4 15,0 20 49,3– 46,5 28,5– 26,9 24,9– 29,0 16,9– 16,7 909 1399 269 215 350 170,1
SBI(N) 45-5-2 18,5 25 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 989 1529 318 241 350 198,8
SBI(N) 45-5 18,5 25 60,2– 55,4 34,8– 32,0 35,2– 33,5 20,3– 19,3 989 1529 318 241 350 198,8
SBI(N) 45-6-2 22,0 30 71,3– 67,5 41,2– 39,0 41,3– 39,6 23,8– 22,8 1069 1609 318 241 350 223,3
SBI(N) 45-6 22,0 30 71,3– 67,5 41,2– 39,0 41,3– 39,6 23,8– 22,8 1069 1609 318 241 350 223,3
SBI(N) 45-7-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1149 1809 390 295 400 330,7
SBI(N) 45-7 30,0 40 — — 55,4– 50,7 31,9– 29,2 1149 1809 390 295 400 330,7
SBI(N) 45-8-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1229 1889 390 295 400 334,5
SBI(N) 45-8 30,0 40 — — 55,4– 50,7 31,9– 29,2 1229 1889 390 295 400 334,5
SBI(N) 45-9-2 30,0 40 — — 55,4– 50,7 31,9– 29,2 1309 1969 390 295 400 338,2
SBI(N) 45-9 37,0 50 — — 67,7– 62,0 39,0 -35,7 1309 1969 390 295 400 356,2
SBI(N) 45-10-2 37,0 50 — — 67,7– 62,0 39,0 -35,7 1389 2049 390 295 400 359,9
SBI(N) 45-10 37,0 50 — — 67,7– 62,0 39,0 -35,7 1389 2049 390 295 400 359,9
SBI(N) 45-11-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1469 2159 446 325 450 439,7
SBI(N) 45-11 45,0 60 — — 82,3– 75,4 47,4– 43,4 1469 2159 446 325 450 439,7
SBI(N) 45-12-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1549 2239 446 325 450 443,4
SBI(N) 45-12 45,0 60 — — 82,3– 75,4 47,4– 43,4 1549 2239 446 325 450 443,4
SBI(N) 45-13-2 45,0 60 — — 82,3– 75,4 47,4– 43,4 1629 2319 446 325 450 447,1
Фланец (DIN) PN16-25-40 / DN80
Фланец (DIN) PN16-25-40 / DN80
